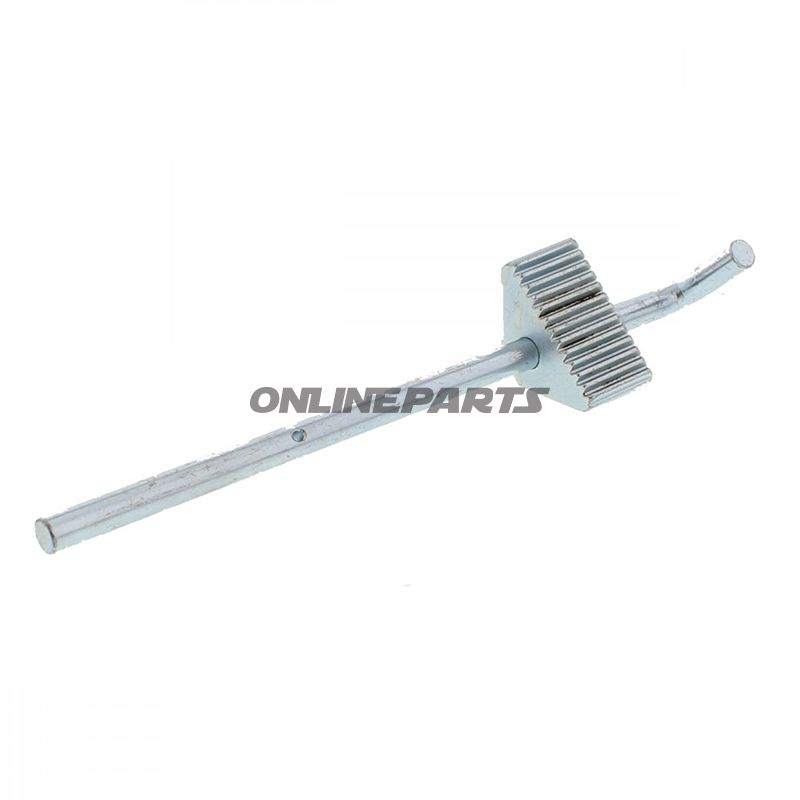

Arretiersegment mit Zugstange (KPN337 / MPN 652.03.05) für Werkstattgebrauch
Typ und Anwendung: Dieses Arretiersegment mit der zugehörigen Zugstange ist für die mechanische Fixierung und Verriegelung in Hebe- und Positionierungsanwendungen in Werkstätten vorgesehen, typischerweise in Verbindung mit Ravaglioli-Hebeausrüstung oder ähnlichen Maschinen, bei denen eine präzise Festlegung beweglicher Teile erforderlich ist.
Funktion: Das Segment fungiert als mechanische Verriegelungsblokke, bei der die beigefügte Zugstange in eine Achs- oder Zapfenverbindung eingesetzt wird, um Bauteile in der gewünschten Position zu halten. Wird die Zugstange betätigt, zieht sie das Segment hinein oder verriegelt es, wodurch Stabilität während Wartung oder Reparatur sichergestellt wird. Die Konstruktion ist einfach und robust, für wiederholte manuelle Bedienung ausgelegt.
- MPN: 652.03.05 – diese Artikelnummer identifiziert die genaue Variante des Arretiersegments.
- Marke: Produktdaten geben keine spezifische Marke an, aber die Typbezeichnung KPN337 und Verweise auf Ravaglioli deuten auf Kompatibilität mit Ravaglioli-Hebeausrüstung hin.
- GTIN: In den Produktdaten nicht angegeben.
Material und Abmessungen:
- Material: Stahl — ausgewählt für mechanische Festigkeit, Verschleißfestigkeit und Beständigkeit gegen Verformung unter Belastung.
- Ø der Zugstange: 10 mm — Standardabmessung für zuverlässiges Einsetzen in Fittings und Löcher, die für diesen Stangen-Typ vorgesehen sind.
- Länge der Zugstange: 240 mm — bietet ausreichend Reichweite und Greifabstand bei manueller Bedienung.
- Segment (L x B x H): 52 x 31 x 25 mm — kompakte Verriegelungseinheit, dimensioniert, um in Standardhalterungen und Halterungen integriert zu werden.
Werkstoffcharakteristik und Eigenschaften: Der Stahl bietet hohe Zugfestigkeit sowie Widerstand gegen Punkt- und Biegebelastungen, was bei wiederholten Verriegelungszyklen relevant ist. Oberflächenbehandlung ist in den Daten nicht spezifiziert; bei Bedarf an zusätzlichem Korrosionsschutz sollte die aktuelle Oberflächenfinish oder Nachbearbeitung (z. B. Galvanisierung oder Lackierung) mit dem Lieferanten bestätigt werden.
Kompatibilität und Anwendungshinweise:
- Für den Einsatz zusammen mit Ravaglioli-Hebeausrüstung oder ähnlichen Werkstattausrüstungen konzipiert, bei denen ähnliche Abmessungen und Montagemethoden verwendet werden.
- Kontrollen Sie vor dem Montage die Befestigungs-, Loch- und Stiftabmessungen der aktuellen Ausrüstung, um eine korrekte Montage und Funktion zu gewährleisten.
- Bei wiederholtem Gebrauch wird empfohlen, sowohl Zugstange als auch Segment auf Verschleiß oder Verformung zu überprüfen und bei sichtbaren Schäden auszutauschen.
Praktische Hinweise für Mechaniker: Die einfache Bauweise des Produkts erleichtert den Austausch vor Ort. Die 10 mm Zugstange ist mit gängigen Standardlöchern und Spannvorrichtungen kompatibel. Falls besondere Korrosionsschutzanforderungen oder Übereinstimmung mit bestimmten Qualitätsstandards bestehen, sollten diese bei der Bestellung geprüft werden, da Informationen zu Oberflächenbehandlung und Zertifizierungen im Datensatz nicht angegeben sind.
Zusammenfassung: Das Arretiersegment KPN337 (MPN 652.03.05) besteht aus stahlbasiertem Verriegelungselement mit 10 mm Zugstange (240 mm Länge) und einem kompakten Segment von 52 x 31 x 25 mm, vorgesehen für mechanische Festsetzung im Werkstattkontext, insbesondere im Zusammenhang mit Ravaglioli-Hebeausrüstung. GTIN ist aus den übermittelten Daten nicht angegeben.
