Arretiersegment Doppelgel2.50 Sl 240Tsaph08433

Arretiersegment mit Doppelgelenkirrgarm für Verriegelungsmechanismus

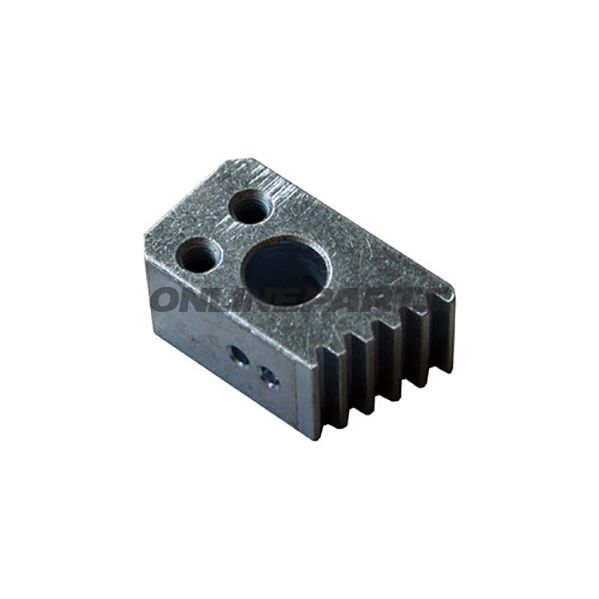

Dieses Arretiersegment von Nussbaum (GTIN: 4062154002060, MPN: 652.55.47) ist eine Präzisionskomponente, die für Verriegelungs- und Positionierungsaufgaben gedacht ist, bei denen ein Doppelgelenk-Arm für eine korrekte Bewegungssteuerung und eine platzsparende Installation erforderlich ist.

Funktion

• Das Arretiersegment fungiert als Verriegelungs- oder Haltebauteil in mechanischen Systemen, wobei die Komponente eine bestimmte Position festhalten oder eine unerwünschte Rotation verhindern kann, bis ein Arret freigegeben wird.
• Der Doppelgelenk-Arm (double joint) ermöglicht eine kompakte Bewegungsgeometrie und eine reduzierte notwendige Montagespase im Vergleich zu einfachtgliedigen Lösungen.
• Typischerweise in Verriegelungsmechanismen, Klappen- und Abdeckdeckantrieben oder an anderen Stellen eingesetzt, an denen eine präzise, wiederholbare Verriegelungsbewegung erforderlich ist.

Material und Abmessungen

• Material: Stahl — gewählt für seine Kombination aus Festigkeit und Verschleißbeständigkeit. Der Stahl eignet sich für mechanische Belastungen und den üblichen industriellen Einsatz; Oberflächenbearbeitung kann bei korrosiven Umgebungen als notwendig angesehen werden (hier nicht angegeben).
• Außendurchmesser: Ø 10 mm — typischer Referenzwert für Welle oder Bolzen, um den das Arretierteil montiert wird oder damit interagiert.
• Außenmaße (L x B x H): 38 x 21 x 16 mm — gibt Hinweis auf das Gesamtrahmenvolumen der Vorrichtung bei der Montageplanung.

Design und Kompatibilität

• Das Doppelgelenk-Design ermöglicht größere Bewegungsfreiheit in zwei Gliedern, was die Belastung auf einpunkts Gelenke reduziert und mechanische Anpassungen in engen Installationen erleichtern kann.
• Als Originalteil von Nussbaum ist die Komponente mit Spezifikationen gefertigt, die den verbleibenden Systemen des Herstellers entsprechen; MPN 652.55.47 kann zur Überprüfung der Kompatibilität mit bestehenden Nussbaum-Lösungen oder Ersatzteillisten herangezogen werden.
• GTIN 4062154002060 ist für eindeutige Identifikation beim Einkauf, Lagerung und Ersatzteilmanagement enthalten.

Praktische Überlegungen für Monteure

• Kontrollieren Sie Toleranzen an der Montierungsachse/Schraube entsprechend Ø 10 mm; passende Passung und Verriegelungsmittel bestimmen Funktion und Lebensdauer.
• Das Stahlbauteil kann eine Schmierung der beweglichen Gelenke erfordern, um Verschleiß und Geräusche bei wiederholtem Gebrauch zu minimieren.
• Bei Montage in korrosiven Umgebungen wird eine ergänzende Oberflächenbeschichtung empfohlen (z. B. Lackierung oder Verzinkung), sofern solche Behandlungen nicht bereits spezifiziert sind.
• Verwenden Sie die MPN bei Ersatzteilbestellungen, um Übereinstimmung mit bestehenden mechanischen Systemen sicherzustellen.

Hinweise

• Die Produktspezifikationen geben Nussbaum als Hersteller und Lieferanten des Originalteils an. Abmessungen und Material sind als Lieferantenangaben (Stahl, Ø 10 mm, 38 x 21 x 16 mm) aufgeführt.
• Es liegen keine Angaben zur Oberflächenbehandlung oder Belastungsdaten in den beiliegenden Informationen vor; bewerten Sie diese Gegebenheiten im Hinblick auf die Anforderungen der Anwendung vor der Installation.
