Arretierscheibe Doppelge.128X14.5 Nussbaum

Arrestationsscheibe Doppelleitung 128 x 14,5 mm für Verriegelungsgelenk

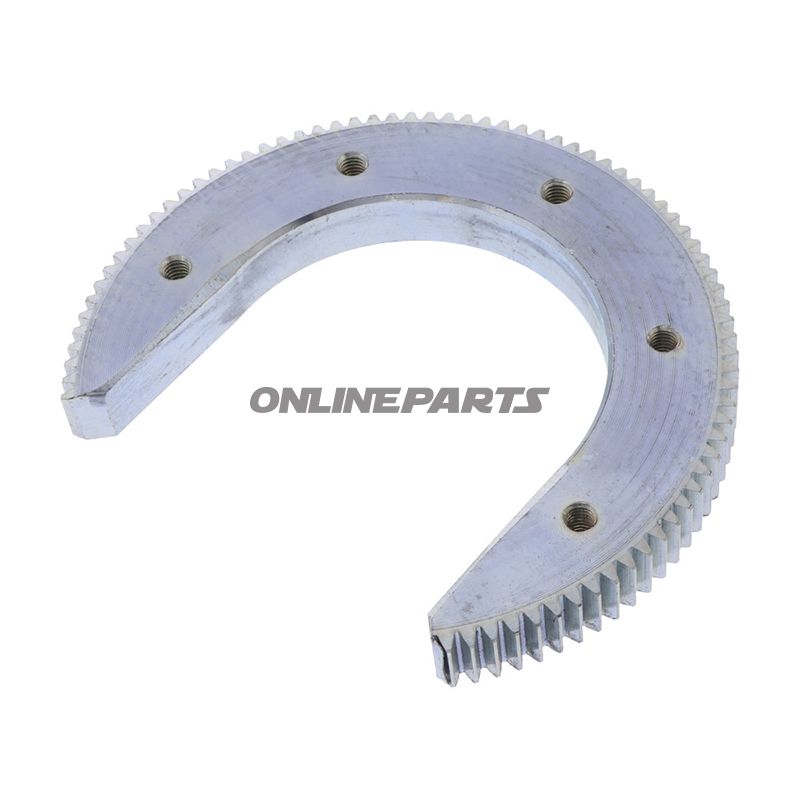

Produkt: Arrestationsscheibe Doppelleitung (Schlosszahnscheibe) in der ursprünglichen Nussbaum-Ausführung. Diese Komponente wird als Verriegelungselement im Doppelstrang/Lostrieb verwendet, bei dem Rotation oder axiale Bewegung in einer bestimmten Position während des Betriebs festgehalten werden muss.

Funktion und Anwendung

• Die Arrestationsscheibe fungiert als mechanisches Sperr- oder Fixierelement, wenn sie in einen Doppelverzahnungsgang (Doppelheft/ Doppelgelenk) eingreift. Sie gewährleistet, dass das Gelenk bei Belastung oder Vibration in der gewünschten Position verbleibt und sich nicht unerwünscht dreht.
• Durch mehrere Einsaug- und Spannepunkte (5 x M6) eignet sie sich zur Montage an Schraubbefestigungen, wo eine präzise Zentrierung und Festspannung erforderlich ist.
• Anwendungsbereiche umfassen mechanische Verbindungen in Steuerungssystemen, Antrieben, Maschinenkonstruktionen sowie Reparatur/Wartung von Nussbaum-Komponenten.

Material und Konstruktion

• Material: Stahl. Die Wahl des Stahls bietet notwendige Festigkeit und Verschleißfestigkeit für Verriegelungsfunktionen unter wiederholter Belastung. Oberflächenbehandlung hängt von den Standards des Herstellers ab und kann die Korrosionsbeständigkeit beeinflussen.
• Original Nussbaum-Teil (Marke: Nussbaum, MPN: 652.05.81), was bedeutet, dass Dimensionen und Passform darauf ausgelegt sind, mit Nussbaum-Teilsystemen übereinzustimmen.

Dimensionen und technische Maße

• Außenbreite (Durchmesser): 127,5 mm
• Innenbreite (innere Maße): 79 mm
• Höhe (Dicke): 14,5 mm
• Befestigung: 5 x Gewinde M6

Kompatibilität

• Als Original-Nussbaum-Komponente ist die Scheibe für Anwendungen und Ersatzteile vorgesehen, bei denen Nussbaum MPN 652.05.81 angegeben ist. Beim Austausch ist eine Prüfung der passenden Maße (innendurchmesser/außendurchmesser, Höhe und Schraubenposition) erforderlich, um eine korrekte Funktion sicherzustellen.

Identifikation

• GTIN: 4062154001650 — dient der eindeutigen Produktidentifikation in Katalogen und Ersatzteil-Systemen.
• MPN: 652.05.81 — Produktspezifische Nummer von Nussbaum für diese Verriegelungsscheibe.
• Marke: Nussbaum — Originalherstellerpartie, die typischerweise korrekte Passform und Toleranzen für Nussbaum-Systeme sicherstellt.

Hinweise für Monteure

• Überprüfen Sie Gewinde und Schraubengröße (M6) bei der Montage; verwenden Sie das passende Anzugmoment und Sicherungsmittel gemäß Herstellerempfehlung, um Überdrehung oder Verlust der Festhaltung zu vermeiden.
• Beim Reparieren älterer Einheiten sollten die Abmessungen mit der vorhandenen Scheibe verglichen werden, um identische Funktion sicherzustellen.
• Angabe der Maße sind nominell; geringfügige Toleranzen können auftreten. Bei kritischen Anwendungen muss die Messung des physischen Teils vor der Montage verifiziert werden.

Dieses Produktdatenblatt entspricht der Beschreibung: "Arretierscheibe Doppelge.128X14.5 Nussbaum Arrestierzahnscheibe Doppelgelenk Nussbaum" (übersetzt und an deutsch angepasst). GTIN und MPN sind für eine einfache Registrierung in Ersatzteilsystemen integriert.
