Arbeitsstromrelais Diverse

Arbeitsstromrelais 4-polig (12 V) für Lampen, Hupe und Motoren

Produktübersicht: Dieses Arbeitsstromrelais von Hella (MPN: 108.05.71, GTIN: 4082300078664) ist ein 4-poliges, 12 V Miniaturrelais mit Befestigungswinkel und Parallelwiderstand zur Spule. Das Relais fungiert als elektrischer Schalter, der den Stromkreis zwischen Stromquelle und Verbrauchern schließt, sodass der Strom über die kräftigen Kontakte des Relais geleitet wird anstatt über Bedienungsschalter oder schwächere Stellen der Verkabelung.

Funktion und Anwendung:

• Das Relais wird durch Anlegen einer Spannung an die Spule aktiviert; die Spule verfügt über einen eingebauten Parallelwiderstand zur Steuerung des Abschalt- und Einschaltverhaltens.
• Typische Anwendungen sind Scheinwerfer, zusätzliche Tagfahrleuchten, Hupe, Heizelemente, Lüfter- und Motorsteuerungen, elektrische Fensterheber, Klimaanlagen und Zündsysteme, wo die Hauptströme über die Relaiskontakte geführt werden sollen.
• 4-polige Ausführung mit Schließerkontakt (closing) – geeignet, wenn eine einfache Ein/Aus-Funktion für eine Last benötigt wird.

Materialien und Konstruktion:

• Gehäuse und Befestigungswinkel des Miniaturrelais sind aus fahrzeugspezifischen Materialien mit guter mechanischer Stabilität gefertigt.
• Spule und Kontakte sind für wiederholte Schaltbelastungen dimensioniert; der Parallelwiderstand zur Spule ist integriert, um ein stabiles Spulenverhalten zu gewährleisten und Störungen/Schwankungen beim Abschalten zu reduzieren.
• Flachsteckanschlüsse 6,3 mm (Standard) für einfache Verbindung und Austausch in Fahrzeug- und Motorradinstallationen.

Technische Eigenschaften und Leistung:

• Spannung: 12 V

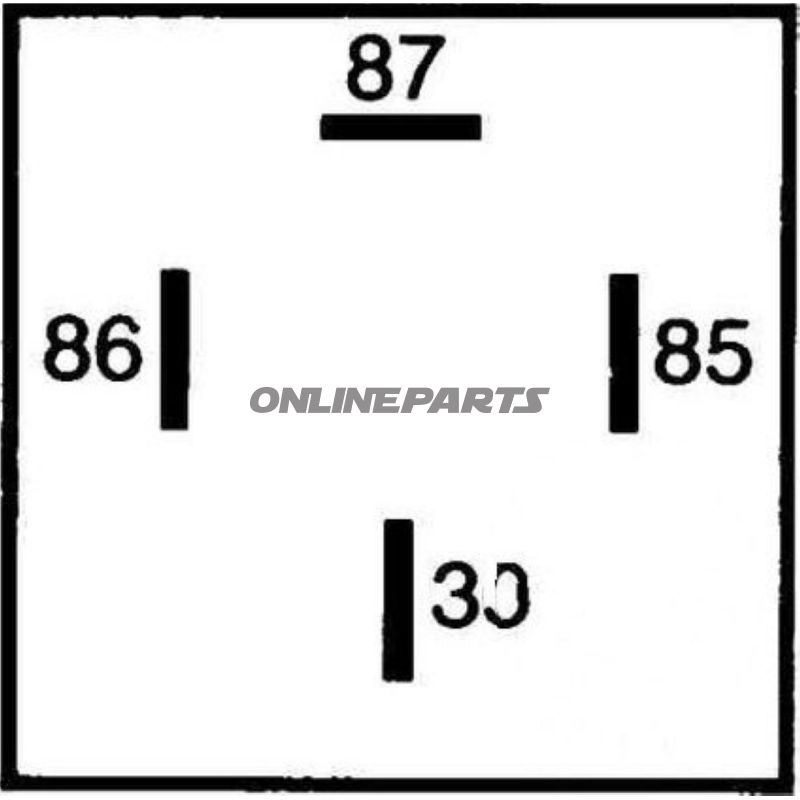

• Anzahl der Pole: 4
• Kontaktfunktion: Schließer (closing)
• Belastbarkeit (bei +80 °C, Schließerkontakt): ohmsche Last 40 A, induktive Last 35 A, kapazitive Last 30 A
• Maximaler Betriebstemperaturbereich bis ca. 80 °C
• Mit Befestigungswinkel zur Montage nahe der Last oder in der Nähe vorhandener Relaisfelder

Montage und Kompatibilität:

• Flachstecker 6,3 mm macht das Relais kompatibel mit Standardfahrzeug- und Motorradsteckern; ermöglicht schnellen Austausch ohne Spezialwerkzeug.
• Der Befestigungswinkel erlaubt die Montage am Rahmen oder inneren Panel, was Vibrationen und Bewegung während der Fahrt reduziert.
• Typischerweise direkt in bestehenden Schaltungen anwendbar, wo eine 12 V, 4-polige Schließer-Relaisfunktion erforderlich ist.

Praktische Vorteile für den Mechaniker:

• Reduziert die Belastung von Bedienungsschaltern und dünnen Leitungen, indem die Hauptströme über die Relaiskontakte geführt werden.
• Standardisierte Anschlüsse und Befestigungen erleichtern die Integration in diagnostizierte oder aufgerüstete Anwendungen.
• Die angegebenen Belastungsdaten bei +80 °C helfen bei der Auswahl des richtigen Relais für Lasten in der Nähe von Heizelementen oder in heißen Motorräumen.

Identifikation: Das Produkt wird unter der Marke Hella vertrieben und ist über die Herstellernummer MPN 108.05.71 sowie GTIN 4082300078664 zur eindeutigen Artikelidentifikation beim Einkauf oder Service erkennbar.

Technische Daten (kurz):

Hinweise: Die Daten basieren auf den technischen Spezifikationen des Herstellers. Bei Anwendungen nahe den Grenzwerten (hohe Temperaturen oder kontinuierlich hohe Lasten) wird empfohlen, Leitungswege, Sicherungen und Kabelquerschnitte zu prüfen, um sicheren und dauerhaften Betrieb zu gewährleisten.
