Arbeitsstromrelais 4-polig 12 V für Leuchten, Horn und Motoren

Produkt: Arbeitsstromrelais von Hella (GTIN: 4082300078671, MPN: 108.05.89). Dies ist ein vierpoliges 12 V Shunt-/Power-Mini-Relais ohne Montagebügel, geeignet zum Schalten der Stromzufuhr zwischen Batterie/Stromquelle und verschiedenen elektrischen Verbrauchern.

Funktion

• Das Relais wirkt als elektrisch von einer Spule gesteuerter Schalter: wenn die Spule aktiviert wird, schließt sich der Stromkreis und Strom wird von Klemme 30 zu Klemme 87 zur angeschlossenen Last geleitet.
• Anwendungsbereiche umfassen Scheinwerfer, Zusatzleuchten, Hupe, Heizgeräte, Gebläse-/Lüftermotoren, elektrische Fensterheber, Klimaanlagen und zündungsbezogene Schaltungen.
• Eingelassener Parallelwiderstand zur Spule sorgt für eine korrekte Steuerung des Spulenstroms und reduziert Rückwirkungen in der Steuerungsschaltung.

Materialien und Aufbau

• Gehäuse und interne Kontakte sind für den normalen Fahrzeugbetrieb bei Umgebungstemperaturen bis 80 °C ausgelegt. Die Materialwahl zielt auf Beständigkeit gegenüber Vibrationen und Temperatureinflüssen, wie sie im Motorraum auftreten.
• Elektrische Anschlüsse sind als Flachstecker ausgeführt (2 x 6,3 mm und 2 x 9,5 mm) für schnelle und sichere Verbindung mit standardmäßigen Kabelschuhen und Fahrzeugkabelbäumen in Autos/Motorrädern.
• Das Relais wird ohne Halter geliefert, was Flexibilität bei der Montageplatzwahl ermöglicht, jedoch bei der Installation eine Befestigungs- und Vibrationsdämpfungsmaßnahme erfordert.

Technische Eigenschaften und Leistung

• Spannung: 12 V
• Anzahl Pole: 4
• Schaltfunktion: Schließen (normal offen)
• Lastkapazitäten bei +80 °C (Schließkontakt): ohmsche Last 50 A, induktive Last 46 A, kapazitive Last 44 A

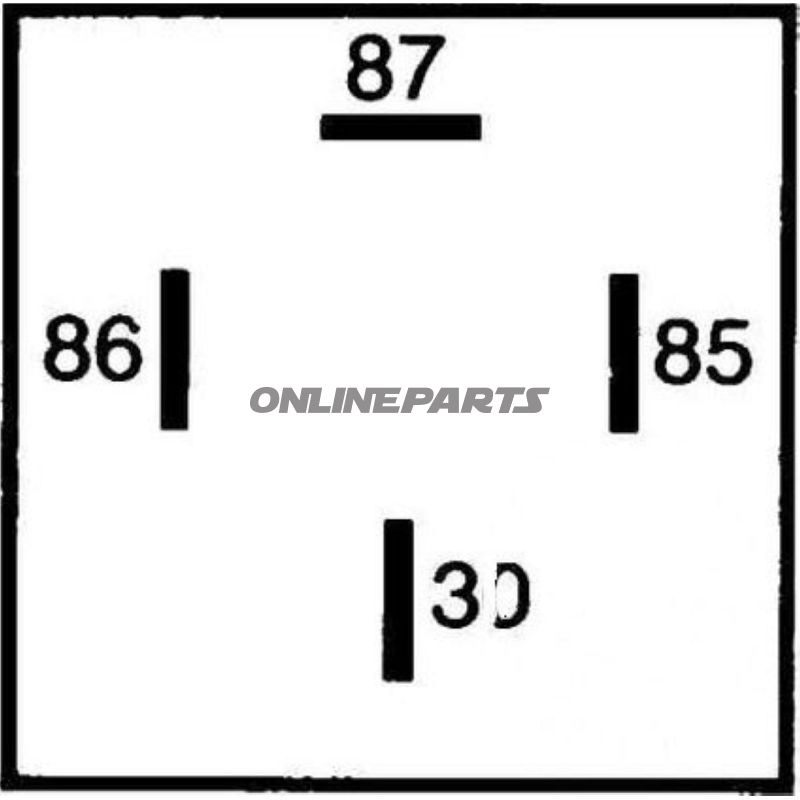

• Steckertyp ID: B3, Schaltbildcode: S2

Kompatibilität und Installationshinweise

• Passend für alle Systeme, die Standard-4-polige 12 V-Relais mit den angegebenen Flachsteckermaßen verwenden. Prüfen Sie den verfügbaren Platz und verwenden Sie gegebenenfalls eine geeignete Relaishalterung oder vibrationsdämpfende Montage.
• Bei hohen Lasten und längeren Betriebszeiten werden korrekt dimensionierte Kabelquerschnitte und Sicherungen nahe der Stromquelle empfohlen, um Spannungsabfall und Wärmeentwicklung zu begrenzen.
• Da das Relais ohne Halter geliefert wird, sollte die Montagelösung entsprechend den Fahrzeugbedingungen (z. B. Motorraum vs. Innenraum) gewählt werden, um Feuchtigkeit und Korrosion an den Anschlüssen zu vermeiden.

Vorteile dieses Relais-Typs

• Hohe Belastbarkeit für seine Größe (bis zu 50 A bei ohmscher Last), wodurch es sich für Beleuchtungs- und Motoranwendungen eignet.
• Robuste Flachsteckeranschlüsse für schnellen Service und Austausch im Feld.
• Eingelassener Parallelwiderstand sorgt für stabile Spulenfunktion und verringert das Risiko von Fehlmeldungen in der Steuerungsschaltung.

Identifikation: Dieses Relais wird von Hella hergestellt und unter der MPN 108.05.89 vertrieben. Der globale Handelscode GTIN 4082300078671 kann zur eindeutigen Identifikation bei Bestellung und Ersatzteilverwaltung verwendet werden.

Hinweis: Das Produkt wird als Einzelrelais ohne Montagebügel geliefert. Bei Unsicherheit bezüglich der Kompatibilität mit einem konkreten Fahrzeug wird empfohlen, Steckerart (B3), Schaltfunktion (S2) und die elektrischen Lastanforderungen vor der Installation zu prüfen.
