Arbeitsstromrelais Diverse

Arbeitsstromrelais (4-polig, 12 V) zur Steuerung von Verbrauchern

Produkt: Arbeitsstromrelais von Hella (MPN: 108.06.00, GTIN: 4082300576108). Dies ist ein 4-poliges Mikrorelais ohne Halter, ausgelegt dafür, die Stromversorgung zwischen einer Stromquelle und einem elektrischen Verbraucher beim Aktivieren einer Steuereinheit, eines Kontakts oder eines Impulsgebers zu schließen.

Funktion und Einsatz

• Die primäre Funktion des Relais besteht darin, als Schließkontaktrelais zu fungieren: Wird die Spule aktiviert, wird der Stromkreis geschlossen und der Verbraucher erhält Strom.
• Typische Anwendungen umfassen Haupt- und Nebelscheinwerfer- bzw. Beleuchtungssysteme, Hupe, Heizelemente, Kühl-/Ventilotoren, elektrische Fensterheber, Klimasteuerung und Zündrelais.
• Das Relais enthält einen Parallelwiderstand zur Spule, der den Steuerstrom und das Transientverhalten der Spule beeinflusst.

Elektrische und mechanische Eigenschaften

• Betriebsspannung: 12 V DC.
• Anzahl der Pole: 4 (4-polige Ausführung).
• Kontaktfunktion: Schließt (Schließt den Stromkreis bei Aktivierung).
• Tragfähigkeit bei +80 °C: 20 A für den Öffnerkontakt (angegeben für ohmsche, induktive und kapazitive Last).
• Anschlussstecker: 2 Flachstecker 4,8 mm und 2 Flachstecker 6,3 mm (Klemmen 3 und 5 sind 6,3 mm).
• Stecktyp / Ausführung-ID: C.

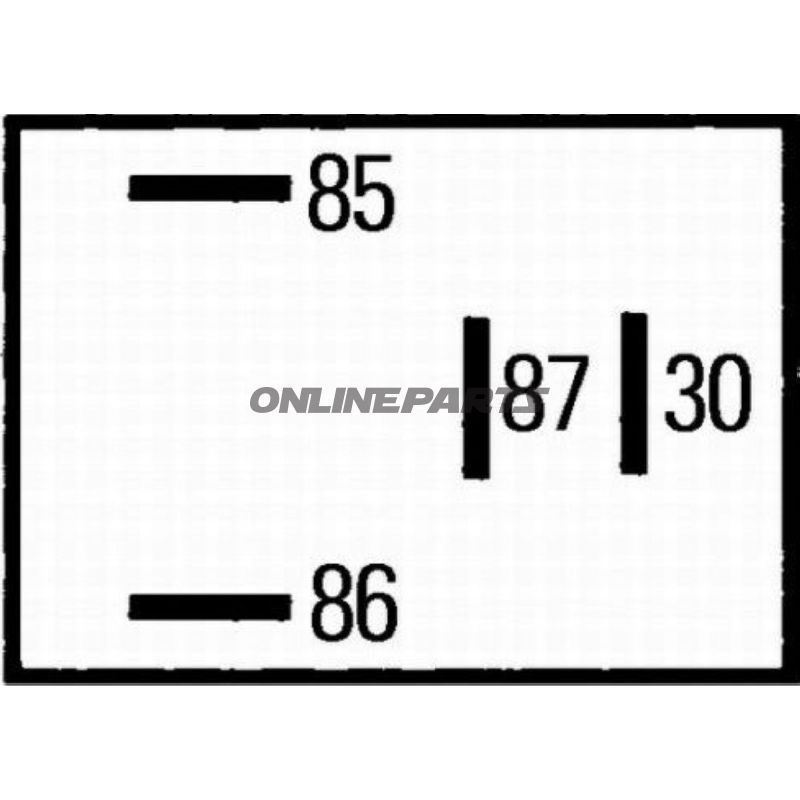

• Schaltbild: S2.
• Schutzklasse: IP5K4 (Staub- und Wasserschutz gemäß dieser Klassifikation).
• Temperaturbereich: -40 °C bis +125 °C.
• Ohne Montageshalter (Mikrorelais ohne Halter).

Materialwahl und Haltbarkeit

• Relais dieser Art verwenden typischerweise Kontaktermaterialien und interne Verbindungen, die darauf ausgelegt sind, kontinuierliche Lasten von 20 A bei Temperaturen um +80 °C zu handhaben. Hella trifft Materialauswahl- und Oberflächenbehandlungen, um geringe Kontaktwiderstände und begrenzte Korrosion sicherzustellen.
• Gehäuse- und Isolationsmaterialien sind so dimensioniert, dass sie innerhalb des angegebenen Temperaturbereichs funktionieren und vor Staub sowie Spritzwasser gemäß der angegebenen IP-Klasse schützen.

Kompatibilität und Montagerichtlinien

• Das Relais ist für 12-V-Systeme vorgesehen und wird über Flachstecker verbunden. Prüfen Sie Kabelwege, Sicherungen und Kabelquerschnitte beim Anschluss, um eine korrekte Stromführung sicherzustellen und Spannungsabfall unter Last zu vermeiden.
• Da das Relais ohne Halter geliefert wird, sind geeignete Montagehalter oder Relhalter erforderlich, wenn eine feste Befestigung im Fahrzeug/der Maschine gewünscht wird.
• Prüfen Sie Abgleich mit den Spezifikationen des Fahrzeug-/Systemelektrikums (Kontaktfunktion S2 und Steck-ID C), um Pin- und Funktionskompatibilität sicherzustellen.

Sicherheit und Betrieb

• Verwenden Sie die passende Sicherungsgröße in der Stromversorgungsschaltung, um Leitungen und Kontakte bei Kurzschluss oder Überlastung zu schützen.
• Stellen Sie sicher, dass Wärmeableitung und Umgebungstemperatur innerhalb der angegebenen Grenzwerte bleiben, um eine Reduzierung der Belastungsfähigkeit zu vermeiden.

Technische Daten (Kurz)

• Hersteller: Hella
• MPN: 108.06.00
• GTIN: 4082300576108
• Spannung: 12 V
• Polen: 4
• Last: 20 A (bei +80 °C)
• Ohne Halter
• Temperaturbereich: -40 °C bis +125 °C
• Schutzgrad: IP5K4

Wenden Sie sich an die technische Dokumentation des Herstellers oder an den Hella-Service für detaillierte schaltplante Verbindungen und zusätzliche Prüfdaten bei speziellen Anwendungen.
