Arbeitsstromrelais 24V91/6

Arbeitsstromrelais 24V 91/6 für Leuchtmittel, Horn und elektrische Verbraucher

Produktübersicht
Dies ist ein 4-poliges Arbeitsstromrelais von Hella (GTIN: 4082300281576, MPN: 108.10.09) für 24-V-Systeme. Das Relais fungiert als elektronischer Schalter, der den Strom zwischen der Stromquelle und einer elektrischen Last schaltet, z. B. Scheinwerfer, Zusatzleuchten, Hupe, Heizgeräte, Gebläse, Elektromotoren, Fensterheber, Klimaanlagen und Zündsysteme.

Funktion

• Das Relais ist ein Schließer (normalerweise offener Kontakt) — wenn die Spule erregt wird, schließt der Kontakt und leitet Strom zur Last.
• Eingebauter Parallelwiderstand zur Spule sorgt für stabilen Spulenstrom und reduziert Störungen und unerwünschte Kopplungseffekte.
• Entwickelt, um Steuerkontakte zu schonen, indem hohe Lastströme über die Relaiskontakte und nicht über den Schalter im Instrument oder der Steuerung geleitet werden.

Materialien und Konstruktion

• Mini-Relais im kompakten Gehäuse mit Halter für die Montage. Der Halter sorgt für feste Befestigung und macht den Austausch in der Werkstatt einfach.
• Flachsteckeranschlüsse 6,3 mm (Standard-Flachstecker) für schnelle und sichere Verbindung mit dem Kabelbaum.
• Gehäuse und Kontakte sind für den Betrieb bei 24 V ausgelegt und dimensioniert für Dauerbelastung bis zum angegebenen Strom unter den spezifizierten Temperaturbedingungen.
• Flachsicherungsaufnahme wird in der Dokumentation erwähnt; das Produkt wird ohne austauschbare Sicherung in der Aufnahme geliefert (dies ist eine Halterung für eine Sicherungseinlage, keine integrierte Schmelzsicherung bei Lieferung).

Technische Eigenschaften

• Betriebsspannung: 24 V
• Anzahl der Pole: 4
• Kontaktfunktion: Schließer (normal geöffnet)
• Belastung (ohmsch): 15 A (angegeben bei +80 °C für den Schließkontakt)
• Max. Betriebstemperatur: bis 80 °C

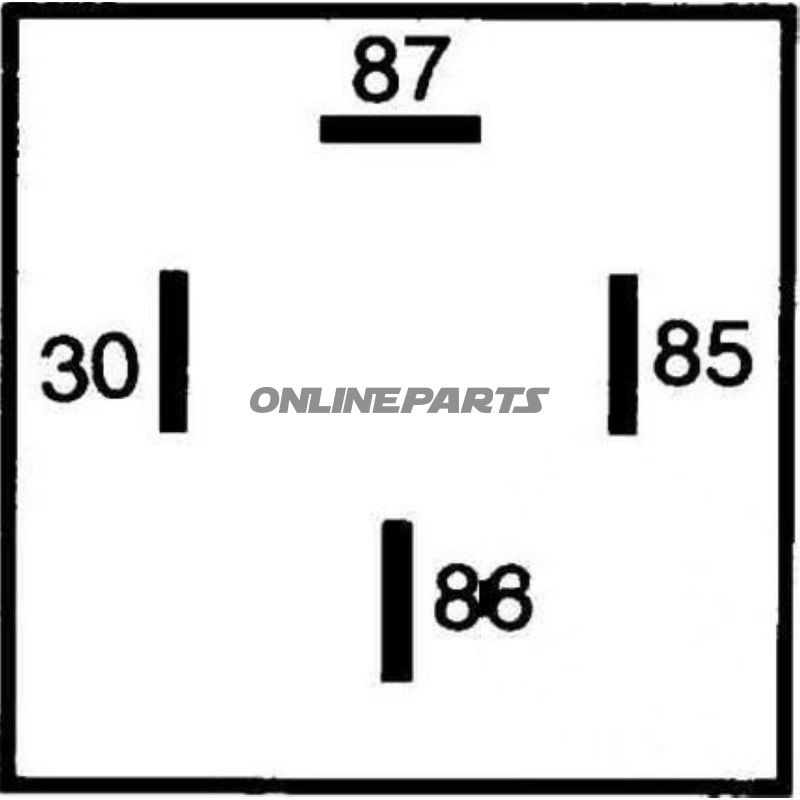

• Stecker-ID: A, Schaltbild: S10
• Mit Halter zur Montage

Kompatibilität und Anwendung
Das Relais eignet sich für 24-V-Fahrzeugsysteme wie Lkw, Busse und Sonderfahrzeuge sowie für mobile Anwendungen, in denen eine kompakte 4-polige Relaislösung mit Flachsteckern verwendet wird. Typische Verwendung ist die separate Steuerung von Scheinwerfern, Zusatzscheinwerfern, Hupe, Gebläsen und anderen Geräten, die unter den angegebenen Bedingungen bis zu 15 A ziehen.

Vorteile für Mechaniker und technisches Personal

• Kompakte Bauform und Standard-Flachstecker erleichtern Austausch und Fehlersuche im Feld oder in der Werkstatt.
• Parallelwiderstand zur Spule verbessert die Stabilität der Steuerungsschaltung und minimiert das Risiko unerwünschter Induktionen.
• Der Halter macht die Montage übersichtlich und erleichtert das Einsetzen an vorhandenen Montagepunkten im Fahrzeug-Elektrobereich.

Marke und Identifikation
Das Produkt stammt von Hella und ist mit MPN 108.10.09 und GTIN 4082300281576 gekennzeichnet. Diese Angaben können beim Einkauf, bei der Ersatzteilidentifikation und in Reparaturdokumentationen verwendet werden.

Hinweise bei der Installation

• Überprüfen Sie stets den Laststrom und die Temperaturbedingungen in der Anwendung; die Kontaktbelastung des Relais ist mit 15 A bei +80 °C angegeben.
• Obwohl der Relaishalter für Flachsicherung (15 A) vorbereitet ist, wird das Produkt ohne Sicherungseinlage geliefert; montieren Sie eine geeignete Sicherung entsprechend den Anforderungen der Anwendung.
• Beachten Sie den Schaltplan des Fahrzeugs und stellen Sie korrekte Verbindungen zu 24-V-Steuerkreisen her, um Rückkopplungen oder Beschädigungen der Steuerelektronik zu vermeiden.
