Ergänzung zum Abziehen einer Antriebswelle — Adapter und Druckspindel für hydraulischen Ausdrückvorgang
Dieses Set von Gedore Automotive (MPN: 617.15.42, GTIN: 4046459118008) ist eine Ergänzung, die für das Ausdrücken von Antriebswellen im Zusammenhang mit der Verwendung des Abziehers KL-0174-Serie und der Hydraulikzylinder KL-0040-2500 vorgesehen ist. Das Produkt ist für Fachleute entwickelt — Mechaniker und Werkstattpersonal — die häufig Zahnstangen- oder Antriebswellen entfernen müssen, die durch Korrosion, Spaltpassung oder Verkleben fest sitzen.
Funktion
- Zweck: Schafft eine mechanische Schnittstelle zwischen Antriebswelle und Abzieher/Hydraulikzylinder, sodass die Welle zentral und gleichmäßig herausgedrückt werden kann.
- Anwendung: Als Ergänzung zu einem KL-0174-Abzieher zusammen mit einem 17-t-Hydraulikzylinder (KL-0040-2500) montieren, um einen kontrollierten Ausdrückvorgang durchzuführen.
- Ablauf: Der Adapter wird im Wellengewinde/Montagefläche platziert, die Druckspindel durch das Abziehzentrum geführt und mit dem Druckstück verbunden; der Hydraulikzylinder erzeugt die Kraft, während das Druckstück das Werkstück schützt und gleichmäßigen Druck sicherstellt.

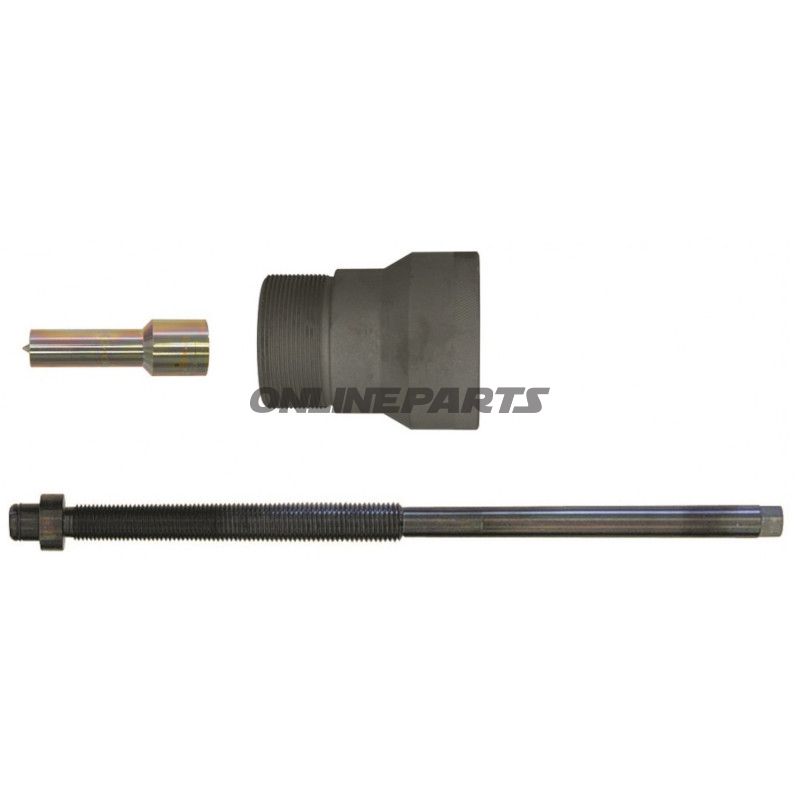

Inhalt und Bauteile
- Adapter: 21/4Z-14 UNS zu 21/4Z-14 UNS — ausgelegt, eine sichere mechanische Verbindung zwischen Welle und Abzieher zu gewährleisten.
- Druckspindel: M20 x 350 mm mit O-Ring — Länge und Gewählte angepasst, um durch den Rahmen des Abziehers zu gelangen und eine dichte Verbindung zum Hydraulikzylinder zu sichern.
- Druckstück: flache/dämpfende Kontaktfläche zur Aufbringung eines gleichmäßigen Drucks auf den Kontaktpunkt der Welle.
Werkstoffwahl und Eigenschaften
Gedore Automotive liefert Komponenten für den professionellen Einsatz, und dieses Set ist aus Materialien gefertigt, die für Stärke und Verschleißfestigkeit unter hohem Druck ausgewählt wurden. Der Adapter und die Druckspindel bestehen typischerweise aus bearbeitetem Stahl mit Oberflächenbehandlung zum Korrosionsschutz und präziser Gewindepassung. Die O-Ring-Dichtung an der Druckspindel sorgt für Dichtung gegen Öl/Druckstellen und reduziert das Eindringen von Schmutz in das Gewinde während des Gebrauchs.
Technische Vorteile
- Ermöglicht den Einsatz eines 17-t-Hydraulikzylinders für effektives Ausdrücken selbst festsitzender Antriebswellen.
- Die Gewindematch desAdapters sorgt für zentrale Kraftübertragung und verringert das Risiko eines schiefen Zuges, der Welle oder Lagerflächen beschädigen könnte.
- Lange Druckspindel (M20 x 350) bietet Reichweite für unterschiedliche Abzieheraufstellungen und Dicke von Naben/Wellenverbindungen.
Kompatibilität und Anwendungspunkte
Das Set ist speziell als Ergänzung zur KL-0174-Abzieherserie und zum Hydraulikzylinder KL-0040-2500 entwickelt worden. Es eignet sich für den professionellen Werkstattgebrauch beim Entfernen von Antriebswellen an Motorrädern und anderen leichten Fahrzeugen, bei denen die Welle in der Nabe oder dem Getriebegehäuse fest sitzt. Vor dem Gebrauch sollten Gewinde- und Maßanpassungen an die aktuelle Wellenentformung geprüft und das Abziehen ordnungsgemäß festgespannt werden.
Sicherheit und Wartung
- Überprüfen Sie stets, ob die Komponenten unbeschädigt und sauber sind, bevor Sie hydraulischen Einfluss ausüben.
- Schützen Sie Augen und beachten Sie die geltenden Sicherheitsvorschriften beim Arbeiten mit Hydrauliksystemen.
- Nach der Verwendung Reinigung und leichtes Ölen der Gewinde empfehlen, um die Lebensdauer zu verlängern und eine zuverlässige Funktion bei der nächsten Anwendung sicherzustellen.
Das Produkt ist mit dem Herstellernamen Gedore Automotive gekennzeichnet und wird mit der MPN 617.15.42 und GTIN 4046459118008 identifiziert, was eine einfache Überprüfung von Kompatibilität und Ersatzteilen beim Einkauf oder in der Werkstattlogistik ermöglicht.
