Antennenadapter Fakra-Din

Antenneadapter Fakra til DIN-Stick — passive Verbindung zwischen Fahrzeugantenne und Radio

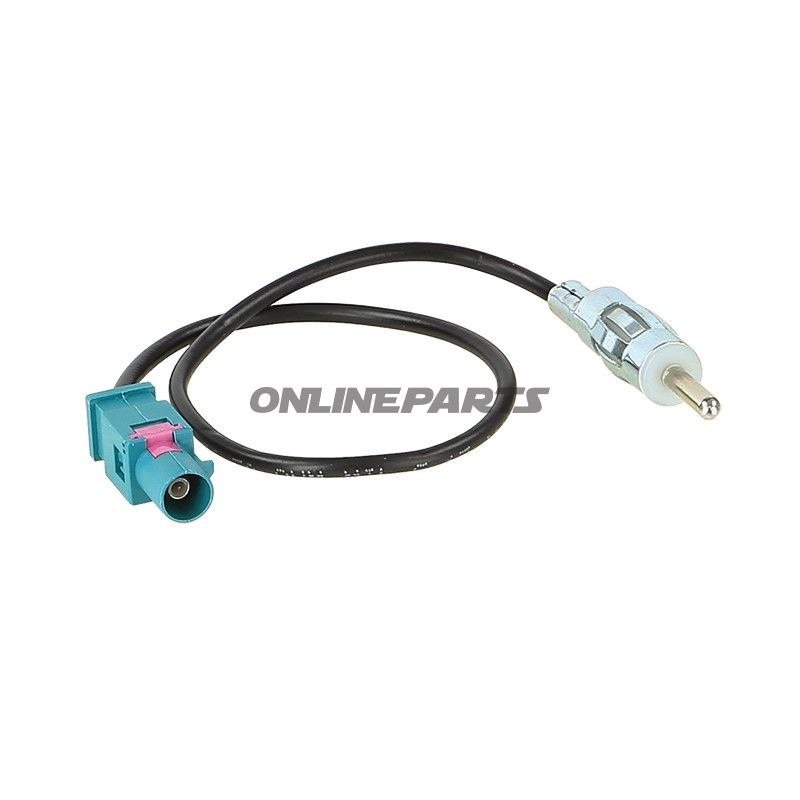

Produkt: Antenneadapter Fakra–DIN von ACV (MPN: 194.01.89, GTIN: 4026724524017). Dies ist ein passiver Adapter, der dazu dient, einen Fakra-Antennestecker (typischerweise in neueren Fahrzeugen installiert) mit einem Standard-DIN-Antennestecker bei Aftermarket-Radios zu verbinden.

Funktion

• Der Adapter wandelt den physischen Steckertyp von Fakra zu dem runden DIN-Antenneingang um, ohne aktive elektronische Signalverarbeitung.
• Er wird verwendet, wenn eine Originalfahrzeugantenne mit Fakra-Stecker zusammen mit einem Radio genutzt werden soll, das einen traditionellen DIN-Antennestecker hat.
• Passive Bauweise bedeutet, dass der Adapter das Antennensignal nicht verändert, verstärkt oder filtert — er gewährleistet lediglich mechanische und elektrische Verbindung.

Materialie und mechanische Eigenschaften

• Gehäuse- und Steckermaterialien sind darauf ausgelegt, zuverlässige mechanische Verbindung zu liefern und normalen Vibrationen- und Temperaturbelastungen in Fahrzeugen standzuhalten. ACV setzt typischerweise metallisierte Kontakte und eine Kunststoffhülle für den Fakra-Stecker für sicheres Klicken‑Lassen ein.
• Die Kontaktmaterialien sind für geringe Kontaktwiderstände und minimale Signaltab auf Funkfrequenzen ausgelegt. Da der Adapter passiv ist, ist es wichtig, gute Kontaktqualität aufrechtzuerhalten, um Dämpfung zu vermeiden.
• Die Konstruktion ist auf Interoperabilität mit werkseitig montierten Fakra-Steckern und Standard-DIN-Pins ausgelegt, sodass Mechaniker eine schnelle Montage ohne Spezialwerkzeug durchführen können.

Kompatibilität

• ACV gibt an, dass dieser Adapter für eine Reihe von Fahrzeugen mit Fakra-Antennensystemen ab ca. 2002 geeignet ist, darunter Audi, Mercedes, Seat, Skoda und VW in den genannten Baureihen.
• Aufgrund von Varianten in Fakra-Farbkodierung und Schlüsselsteckung wird stets empfohlen zu prüfen, ob der Fakra-Stecker des Fahrzeugs zur Ausführung des Adapters passt, bevor der Einbau erfolgt.
• Der Adapter funktioniert mit Aftermarket-Radios, die einen Standard-DIN-Antenneneingang verwenden (Motorrad-Radios und andere nicht-autospezifische Geräte ausgeschlossen, sofern sie denselben DIN-Steckertyp verwenden).

Anwendungshinweise

• Prüfen Sie die mechanische Passform des Steckers und die Farbcodierung (das Fakra-System verwendet Farbcodierung für verschiedene Funktionen), um eine korrekte Verbindung sicherzustellen.
• Bei der Montage sicherstellen, dass das Antennenkabel nicht beschädigt wird und dass die Kontaktflächen sauber sind, um Signaltab zu minimieren.
• Wenn im Auto mehrere Fakra-Ausgänge vorhanden sind (z. B. für GPS, DAB, FM oder Multimediasysteme), sicherstellen, dass der richtige Antennenausgang an das Radio angeschlossen wird.

Identifikation

Das Produkt wird unter der Marke ACV mit der Herstellernummer (MPN) 194.01.89 und der globalen Handelsartikelnummer (GTIN) 4026724524017 verkauft. Diese Nummern können für einen schnellen Abgleich bei Ersatzteilrecherchen oder zur Überprüfung der Kompatibilität in Ersatzteil-Datenbanken verwendet werden.

Zusammenfassung

ACV Antenneadapter Fakra–DIN (194.01.89 / GTIN 4026724524017) ist ein einfacher, passiver mechanischer Adapter zum Anschluss werkseitiger Antennen mit Fakra-Stecker an Radios mit traditionellem DIN-Antenneingang. Er eignet sich für viele europäische Modelle ab circa 2002 und später, insbesondere Audi, Mercedes, Seat, Skoda und VW, beachten Sie jedoch stets Steckerart und Farbcodierung bei der Installation.
