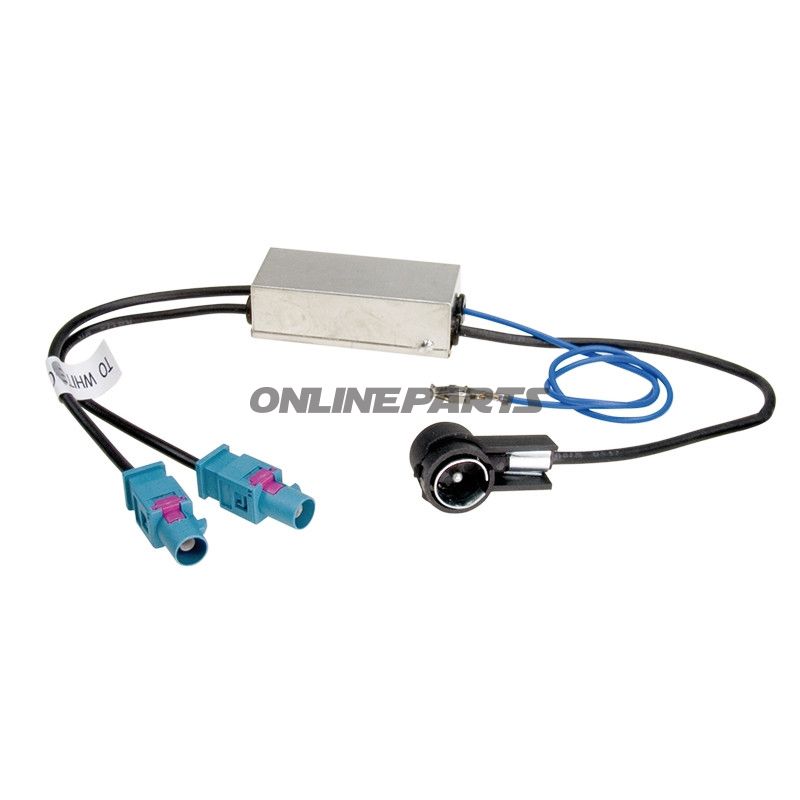

Antennenadapter Diviserty Isoliert2 Fakra + Phantomeinsp

Antennenadapter ACV 194.02.03 Diversity ISO für 2 x FAKRA (Z) mit Phantomeinspeisung. Aktiv Anschluss zur Nutzung beider Scheibenantennen.
Verfügbarkeit: Auf Lager
Artikelnummer: 194.02.03
Lieferzeit: 1-5 Tage
€22,88
PayPal Klarna Payments Creditcard Apple Pay Google Pay






  • Schnelle Lieferung mit GLS – deine Bestellung ist schnell bei dir
  • Sichere Zahlung – wir schützen deine Daten sorgfältig
  • Teilzahlungen mit Klarna – einfach und flexibel
  • Finde die richtigen Teile – nutze unser präzises Suchmodul
  • Über 20 Jahre Erfahrung

Antenneadapter für Fahrzeuge mit Diversity – 2 Fakra-Stecker + Versorgung für aktive Antenne

Produktet ist eine Antenneadapter von ACV (MPN: 194.02.03, GTIN: 4026724212150) vorgesehen für Fahrzeuge mit Antennendiversity und aktiver ( Phantom-)Antennenversorgung. Der Adapter stellt die Verbindung zwischen serienmäßig montierten Front- oder Heckscheibenantenne mit Fakra-Steckern und Aftermarket-Radios oder -Empfängern her, die ISO/Antennenanschlüsse verwenden.

  • Funktion: Der Adapter führt sowohl das Signal von zwei separaten Fakra-Antennen (Diversity) als auch eine gleichzeitige Versorgung einer aktiven Antenne über Phantom-Versorgung. Das bedeutet, dass beide Antennentelemente vom angeschlossenen Radio-/Empfängersystem genutzt werden können und eventuelle Verstärker in der Antenne durch den Adapter korrekt mit Spannung versorgt werden.
  • Kompatibilität: Entwickelt für das VW-Konzernportfolio: Audi, Seat, Škoda und VW – alle Modelle ab 2002, die serienmäßige Fakra-Anlagen mit Diversity verwenden. Prüfen Sie vor der Montage immer den Antennenstecker des Fahrzeugs und die Radiospezifikation, um eine Übereinstimmung sicherzustellen.
  • Anschlüsse: 2 x Fakra (Z) Stecker für das Fahrzeugantennenkabel sowie entsprechender Ausgang zum Aftermarket-Antenn/Radio mit ISO-Standard Antenneneingang. Phantom-Versorgung bedeutet, dass der Adapter aktive Antennenversorgung über dieselbe Koaxialleitung ermöglicht.

Materialauswahl und technische Merkmale

  • Steckverbinder und Gehäuse: Die Fakra-Steckverbinder bestehen aus korrosionsbeständigem Material mit Kunststoffummantelung, die eine mechanische Passform und elektrischen Kontakt über die Zeit sicherstellen.
  • Innere Leiter: Koaxialkabel und Übergänge sind so konstruiert, dass Impedanz erhalten bleibt und Verluste minimiert werden, damit die Empfangsqualität durch den Adapter nicht wesentlich beeinträchtigt wird.
  • Phantom-Versorgung: Eingebaute Leitungsführung für DC-Versorgung, ausgelegt, um die erforderliche Spannung zur aktiven Antenne zu führen, ohne die Integrität des Signalweges zu beeinträchtigen.
  • Robustheit: Komponentenwahl zielt auf stabilen elektrischen Kontakt bei Fahrvibrationen und Temperaturwechseln ab, ohne dass die Materialien überstrapaziert werden.

Praktische Montagerelation

  • Folgen Sie den Anweisungen des Fahrzeugherstellers bei Arbeiten an Antennenverbindungen; trennen Sie die Batterie, wenn in der Nähe elektrischer Schaltkreise gearbeitet wird.
  • Sorgen Sie für korrekte Polarisation der Phantomversorgung und bestätigen Sie, dass das angeschlossene Radio Phantom-Versorgung unterstützt; andernfalls kann die Verstärker der Antenne an Betriebsspannung fehlen.
  • Überprüfen Sie die mechanische Passform im Fahrzeuganschlussraum; Fakra-Steckverbinder gibt es in mehreren Varianten (Farbkodierung und mechanische Profile); bestätigen Sie, dass der Typ Z zum Bordstecksystem passt.

Identifikation

Dies ist ein ACV-Antenneadapter mit Modellnummer (MPN) 194.02.03 und GTIN 4026724212150. Die ACV-Marke wird umfangreich für Fahrzeugverbindungs-Komponenten verwendet, und diese Daten können verwendet werden, um die Produktkompatibilität mit Ersatzteil- oder Elektronikdatenbanken zu prüfen.

Hinweise

  • Die Produktbeschreibung gibt Kompatibilität mit Audi, Seat, Škoda und VW ab 2002 als allgemeine Richtlinie an; einzelne Modelle und Ausstattungsvarianten können abweichen. Überprüfen Sie immer die Fahrzeugspecificationen.
  • In diesem Text werden keine Verpackungsmengen angegeben, um Missverständnisse bezüglich der Lieferungsanzahl zu vermeiden.
