Antennenadapter Din-2X Fakramit Phantomeinspeisung

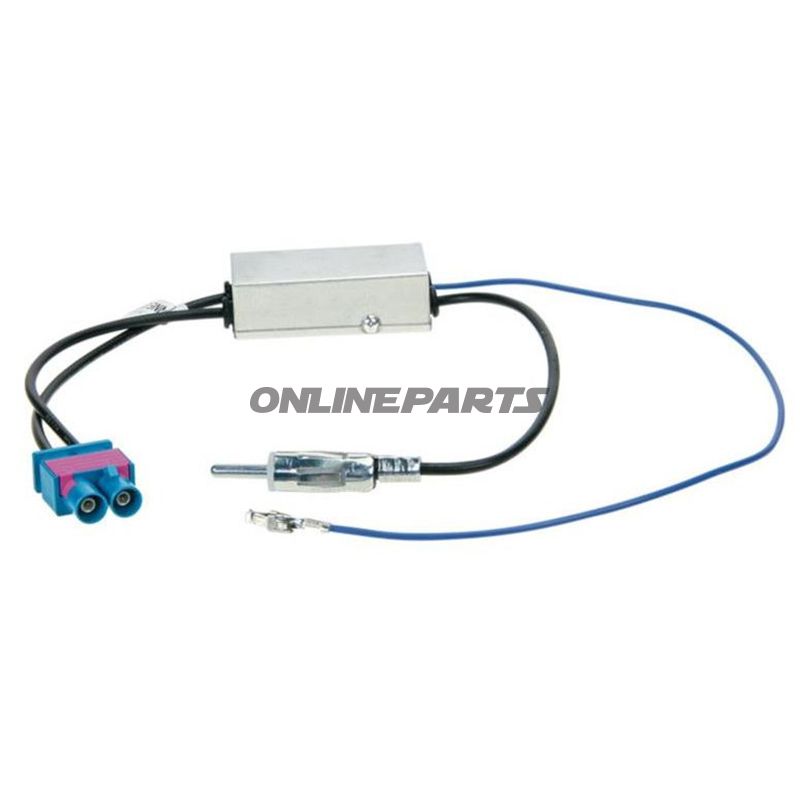

Antenneadapter DIN → 2x Fakra mit Phantomversorgung für Autoantenne

Produkt: Antennenadapter von ACV (MPN: 194.03.60, GTIN: 4026724217681). Dieser Adapter ermöglicht den Anschluss eines nachgerüsteten Autoradios mit Standard-DIN-Antennenstecker an das originale Antennensystem des Fahrzeugs, das zwei Fakra-Verbindungen verwendet.

Funktion

• Der Adapter wandelt eine einzelne DIN-Antennenbuchse in zwei Fakra-Steckverbindungen um, sodass sowohl linke als auch rechte Fensterantenne (Diversity) verbunden werden kann.
• Integrierte Phantomversorgung (Phantomstrom) liefert die notwendige Stromversorgung für aktive Antennen oder Antennenverstärker über das Koaxialkabel, wenn nachgerüstete Radioeinheiten dies erfordern.
• Die Elektronik des Adapters ist so ausgelegt, Signale beider Fahrzeugantennen zu kombinieren und zu steuern, um das bestmögliche Empfangsfeld zu gewährleisten, ohne manuelles Umschalten zwischen Antennen.

Materialien und Bauweise

• Die Stecker sind in standardisierte Fakra-Ausführungen mit Gehäuse aus Kunststoff und Metalleinsätzen für guten mechanischen Sitz und stabilen Kontakt gefertigt.
• Kabel und Abschirmung sind auf den Autobuseinsatz ausgelegt mit Fokus auf Entstörung gegen elektromagnetische Störung und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Die integrierte Elektronik ist gekapselt, um normalen Temperatur- und Vibrationsbelastungen in einer Fahrzeuginstallation standzuhalten.

Kompatibilität

• Der Adapter ist für Fahrzeuge mit doppelter Fakra-Antennenanschlussdose (Diversity) und DIN-Antennenstecker entwickelt. Laut Hersteller ACV wird das Modell typischerweise in Nachrüstsituationen bei VW-, Audi-, Skoda- und Seat-Modellen aus dem Zeitraum um 2008 eingesetzt.
• Vor der Installation sollte der Typ der Antennenverbindung des Fahrzeugs (doppelte Fakra) und der Antennenanschluss des Radios (DIN) geprüft werden, um mechanically und elektrisch Kompatibilität sicherzustellen.

Technische Vorteile

• Ermöglicht die Nutzung der werkseitig installierten Diversity-Antennen des Fahrzeugs, was Empfangsqualität und Stabilität in Bereichen mit wechselnder Signalstärke verbessern kann.
• Phantomversorgung beseitigt die Notwendigkeit separater Stromkabel für aktive Antennen oder Antennenverstärker, da die Stromversorgung über das Koaxialkabel erfolgt.
• Standardisierte Fakra- und DIN-Konnektoren erleichtern den Austausch und Service durch Werkstätten und professionelle Monteure.

Montage und Anwendung

• Typischerweise zwischen dem werkseitigen Antennenkabel des Fahrzeugs und dem nachgerüsteten Radio installieren. Achten Sie auf korrekte Orientierung der Fakra-Steckverbindungen (links/rechts), falls im Fahrzeugnetz entsprechend gekennzeichnet.
• Prüfen Sie, ob das Radio Phantomversorgung unterstützt oder ob die gewünschte Antenne eine Versorgung erfordert; falsche Verbindung kann zu fehlender Stromversorgung aktiver Antennen führen.
• Bei Unsicherheit über Kabelführung oder Antennentyp empfiehlt sich eine Prüfung des originalen Antennakabels des Fahrzeugs und/oder der Einsatz eines Multimeters zur Funktionsprüfung vor der endgültigen Montage.

Zusätzliche Hinweise

ACV 194.03.60 ist eine Komponente, die für professionelle Installationen in Fahrzeugen mit doppelter Fakra-Antennenanordnung entwickelt wurde. GTIN 4026724217681 und MPN 194.03.60 können bei der Suche nach Dokumentationen oder Ersatzteilen verwendet werden. Die Produktbeschreibung basiert auf den Angaben des Herstellers zur Verwendung bei Audi, Seat, Skoda und VW aus dem Zeitraum um 2008, jedoch sollte die Kompatibilität immer mit dem konkreten Fahrzeugkomfortabgleich überprüft werden.
