ANSCHLUSSWINKEL Zylinder ROTARY XS30N G1/4-R1/4

Anschlusswinkel für Hydraulikzylinder — drehbar XS30N, G1/4-R1/4

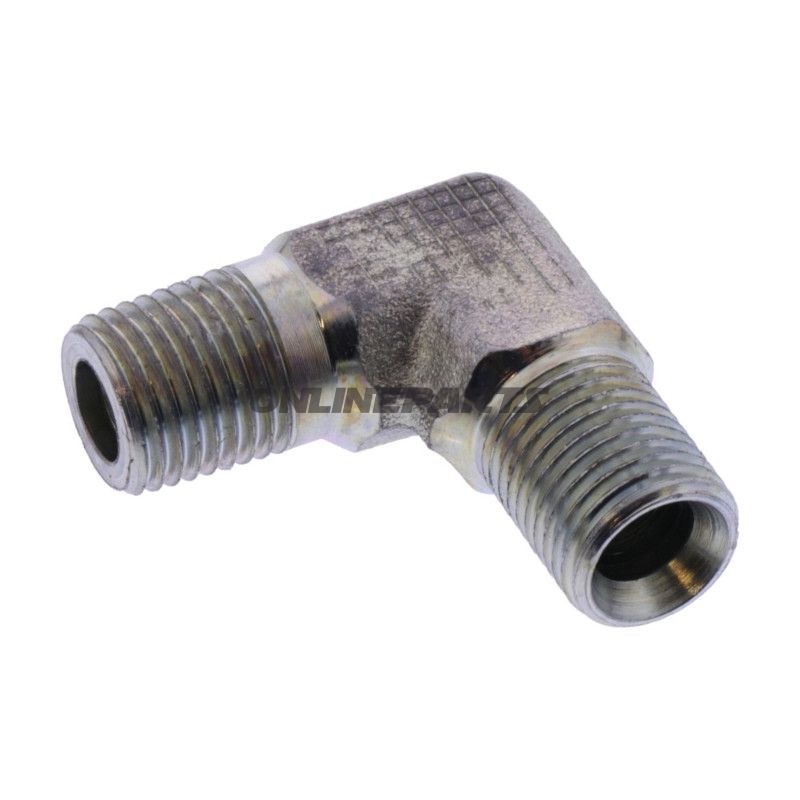

Produktbeschreibung: Dieser Anschlusswinkel ist eine drehbare Verbindung, die für Hydraulikzylinderstufen des Typs HS30N vorgesehen ist. Das Produkt wird von der Marke Blitz Rotary (GTIN 4057612875386, Herstellernr. MPN 652.10.39) geliefert und funktional dem ursprünglichen Teil IBT9-04 entsprechend. Der Anschluss kombiniert eine G 1/4" und eine R 1/4" Buchse in einer kompakten Winkelgestaltung, was eine flexible Führung von Hydraulikschläuchen und -rohren in engen Installationen ermöglicht.

Funktion und Verwendung:

• Drehwinkel, um die Richtung des Hydraulikstroms zu ändern, ohne das Anschlussbauteil zu belasten.
• Ausgelegt für die Montage an HS30N-Zylindern, wo Platz oder axiale Justierung einen Winkelanschluss erfordern.
• Die drehbare Funktion reduziert das Drehenmoment an den Anschlüssen bei wiederholten Bewegungen oder Vibrationen.

Materialien und Eigenschaften:

• Material: Aus korrosionsbeständigem Metall gefertigt, geeignet für hydraulische Anwendungen (typischerweise Messinglegierung oder Stahllagerung, abhängig von der Produktion). Die Materialwahl sorgt für mechanische Festigkeit und Haltbarkeit bei dem erforderlichen Betriebsdruck.
• Dichtung: Eingebaute Dichtung angepasst an G- und R-Gewinde-Standards, um eine dichte Verbindung bei hohem Druck sicherzustellen. Die Dichtungsart ist für Hydrauliköl und ähnliche Medien ausgelegt.
• Oberfläche: Maschinenbearbeitete Oberfläche für korrekte Passung und Rotationsbewegung; ggf. Oberflächenbehandlung für zusätzlichen Korrosionsschutz.

Abmessungen und Anschlüsse:

• Port 1: G 1/4" (paralleler Abstandsmuster).
• Port 2: R 1/4" (konische Schraube nach BSPT/R-Standard).
• Gesamtmaße (angegeben): L/B/H ca. 38 x 36 x 14 mm — kompakte Bauform geeignet für enge Montagebedingungen.

Kompatibilität und Identifikation:

• Primär verwendet für Hydraulikzylinderstufen HS30N.
• Kann die Funktionalität des ursprünglichen Teils IBT9-04 ersetzen oder entsprechend nachbilden.
• Identifikation: Blitz Rotary, MPN 652.10.39, GTIN 4057612875386 — diese Codes helfen bei Bestellung und Kontrolle von Teilen in Ersatzteillisten.

Technische Vorteile für Mechaniker und Besitzer:

• Der drehbare Verbindungspunkt reduziert Belastung an Fittings bei wiederholten Bewegungen, was das Risiko von Leckagen verringert und die Lebensdauer der Anschlüsse verlängert.
• Die Kombination aus G- und R-Anschluss ermöglicht das Verbinden unterschiedlicher Rohr- und Schlauchsysteme ohne weitere Adapter in vielen Fällen.
• Kompakte Abmessungen und präzise Maschinenbearbeitung erleichtern die Montage in engen Räumen und sichern eine stabile Montage mit minimaler Nachjustierung.

Montage- und Wartungstipps:

• Überprüfen Sie Gewinde- und Dichtflächen auf Beschädigungen und Verschmutzungen vor der Montage.
• Verwenden Sie das richtige Anzugmoment, um Verformungen der Dichtflächen oder Gewinde zu vermeiden.
• Beim Austausch eines bestehenden Winkels vergleichen Sie MPN 652.10.39 und GTIN 4057612875386 mit dem aktuellen Ersatzteillisteneintrag, um Kompatibilität sicherzustellen.

Weitere Informationen: Das Produkt wird von Blitz Rotary vermarktet und ist identifiziert mit der Hersteller-Nummer 652.10.39 (GTIN 4057612875386). Wenden Sie sich bei detaillierten Druckspezifikationen und Materialangaben an den jeweiligen Lieferanten oder den Ersatzteilbereich, falls die Anwendung besondere Anforderungen an Betriebsdruck oder Medienverträglichkeit stellt.
