Anschlusswinkel 1/4 6 Mm Pneum. Entriegelung Nussb

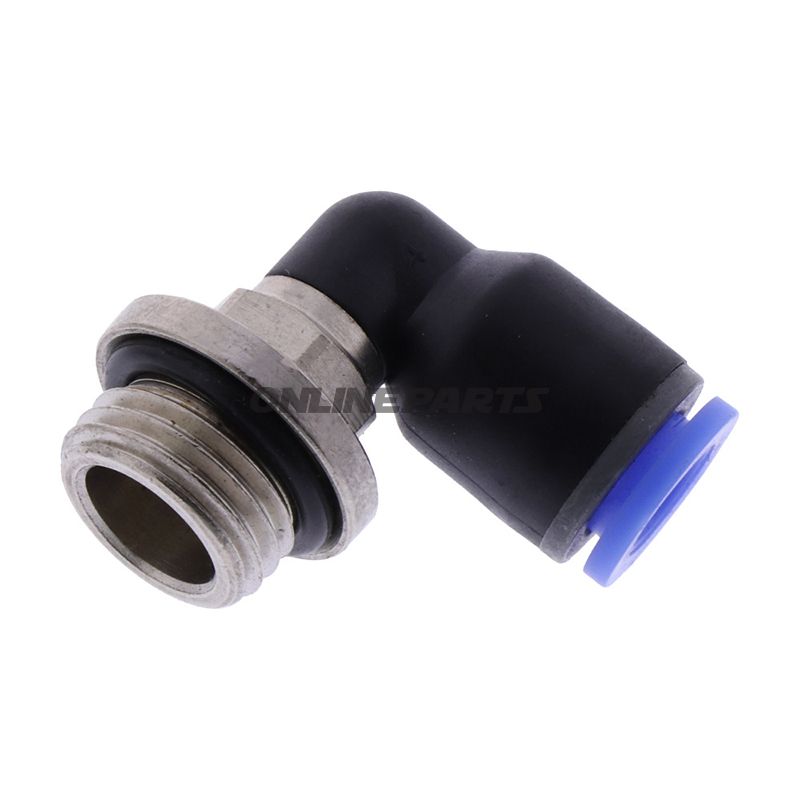

Pneumatischer Winkelverbinder 1/4" (6 mm) zum Auslösen — Nussbaum

Produkt: Pneumatischer Winkelverbinder in 1/4"-Ausführung mit 6 mm Innenleitung und federbelasteter Auslösung. Hersteller: Nussbaum. MPN: 652.06.89. GTIN: 4062154024376.

Dieser Winkelverbinder ist für pneumatische Systeme vorgesehen, bei denen Platzbeschränkungen oder veränderte Schlauchführung eine 90°-Verbindung erfordern. Der Verbinder fungiert als gemeinsames Zwischenstück zwischen einem 1/4"-Gewindeanschluss und einem 6 mm Schlauch/Leitung, mit integrierter Auslösemechanik, die ein schnelles Abkoppeln ohne Werkzeug ermöglicht.

• Funktion: Überträgt Druckluft vom Gewindeanschluss zu einem 6 mm Schlauch in einem Winkel, während der federbelastete Auslöser die Verbindung während des Betriebs sicher hält. Wird der Entriegelungshüter betätigt, wird der Verriegelungsmechanismus zurückgezogen, wodurch der Schlauch schnell und kontrolliert freigegeben wird.
• Anwendungsbereich: Geeignet für Werkstätten, pneumatische Montagesaufstellungen, Prüfstände und mobile Druckluftsysteme, an denen häufig Werkzeuge oder Verzweigungslinien angeschlossen bzw. getrennt werden. Zielgruppe sind Fachkräfte und Motorradmechaniker, die zuverlässige, wiederholte Ver- und Entkopplungen benötigen.
• Materialien und Bauweise: Hergestellt aus Materialien, die auf Verschleißfestigkeit und Dichtheit in Druckluftumgebungen ausgelegt sind; Gehäuse- und Gewindeanteile bestehen typischerweise aus Metall (in der Regel Messing oder vernickelter Stahl) für Korrosionsbeständigkeit und Haltbarkeit, während interne Dichtungsteile und Verriegelung Elastomere und Federstahl verwenden, um eine dichte Abdichtung und wiederholte Funktion zu gewährleisten. Diese Zusammensetzung sorgt für stabile Funktion bei normalen pneumatischen Betriebsdrücken.
• Dichtungs- und Sicherheitsmerkmale: Fabrikseitig montierte Dichtungen reduzieren das Leckage-Risiko. Der federbelastete Auslöser verhindert unbeabsichtigtes Abkoppeln unter Druck — jedoch sollten Anschließen und Abkoppeln gemäß gültigen Sicherheitsprozeduren für Druckluftsysteme erfolgen.
• Abmessungen und Anschluss: Gewinde: 1/4" (typisch BSP oder BSPP abhängig von Varianten; Gewindetyp mit dem System abgleichen). Schlauchanschluss: 6 mm Innendurchgang. Maße und Toleranzen entsprechen standardisierten 6 mm Schlauchanschlüssen und Schnellkopplungssystemen.
• Kompatibilität: Konzipiert für die Verwendung mit Standard-6-mm-Pneumatikschläuchen und 1/4"-Gewindeanschlüssen. Bei der Auswahl für bestehende Installationen sollten Betriebe den Gewindetyp (BSP(BSPP) vs. NPT) und den Betriebsdruck prüfen, um die Kompatibilität mit den Systemanforderungen sicherzustellen.
• Wartung: Regelmäßig sichtbare Verschleißanzeichen an Dichtungen und Feder prüfen, Anschlusstfläches von Schmutz und Spänen reinigen und defekte Dichtungskomponenten austauschen, um Dichtheit und Funktion zu erhalten. Die empfohlene Wartungsroutine hängt von Nutzungsfrequenz und Umgebung ab.

Technische Referenz: Die Nussbaum MPN 652.06.89 ist für eindeutige Identifikation bei Ersatzteilen und Bestellungen angegeben. GTIN 4062154024376 kann für Lagerverwaltung und Bestandsführung verwendet werden.

Hinweis: Diese Beschreibung gibt allgemeine Eigenschaften einer pneumatischen Winkelverbindung 1/4" × 6 mm mit Auslöser an. Spezifische Materialien und Gewindevarianten können zwischen Produktversionen variieren — prüfen Sie die technischen Datenblätter des Produkts oder die Abmessungen bei der Bestellung, um eine Übereinstimmung mit Ihren Systemanforderungen sicherzustellen.
