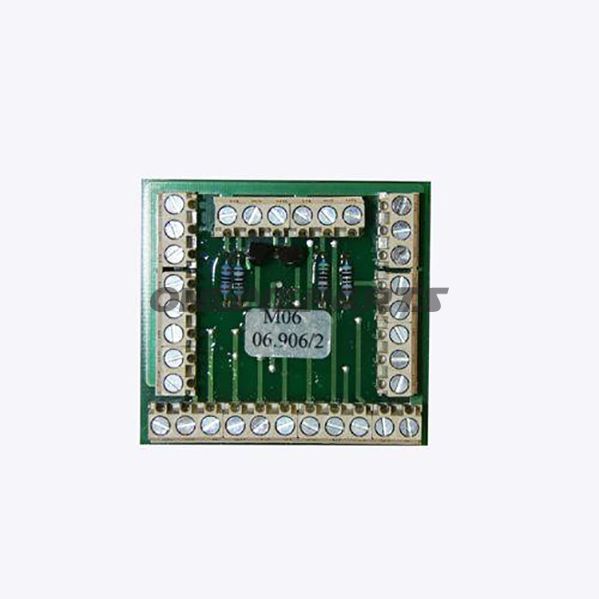

Anschlussplatte für die Rolle — AHS 06.906/2 (für die Rollen-Seite der Bremsenprüfanlage)
Diese Anschlussplatte (MPN: 650.36.27) ist für die Montage auf der Rollenseite einer AHS-Bremsenprüfanlage konzipiert. Sie fungiert als elektrisches/mechanisches Interface zwischen Rolleneinheit und Rest der Prüfanlage und gewährleistet korrekte Verbindungen zu Sensoren, Tacho, Stromversorgung und eventuellen Steuereinheiten, die am Rollmodul installiert sind.
- Funktion: Überträgt Signale und Strom zwischen den Bauteilen der Rolleneinheit und dem Kontrollsystem der Bremsenprüfanlage. Bietet einen standardisierten Punkt für Kabelführung und Anschlüsse, reduziert das Risiko von Fehlanschlüssen bei Wartung und Austausch.
- Anwendung: Speziell für die Rollenseite (Rollenseite) von AHS-Bremsenprüfständen vorgesehen. Geeignet für Werkstätten und Testeinrichtungen, in denen das Rollmodul Zugriff auf die zentrale Elektronik über eine feste Anschlussplatte benötigt.
- Kompatibilität: Passend zu AHS-Bremsenprüfständen, wie in der Herstellerdokumentation angegeben. Vor der Montage sollte der Techniker sicherstellen, dass MPN 650.36.27 mit dem vorhandenen Bauteil am konkreten Prüfstand übereinstimmt.
Materialauswahl und Konstruktion wurden mit Fokus auf den industriellen Einsatz entwickelt: Die Platte besteht typischerweise aus korrosionsbeständigem Metall oder technischem Kunststoff, um Vibrationen sowie wiederholte An- und Abkopplungen zu widerstehen. Kontaktstellen und Terminale sind aus Materialien mit guten elektrischen Leitfähigkeiten und Oxidationsbeständigkeit gefertigt, um Betriebssicherheit über die Zeit zu gewährleisten. Die physische Gestaltung berücksichtigt Befestigungspunkte und Kabeldurchführungen, sodass eine Montage ohne umfangreiche Anpassungen möglich ist.
Technische Vorteile und Überlegungen:
- Robuster Anschlusspunkt, der Wartung und Austausch des Roll Moduls erleichtert.
- Klare Kennzeichnung und strukturierte Anordnung erleichtern Fehlerdiagnose und Verkabelung während der Wartung.
- Für den industriellen Betrieb ausgelegt: geringer Wartungsaufwand, gute Beständigkeit gegen Hitze und Vibrationen.
- Beim Austausch Empfehlung zur Überprüfung der Pin-Konfiguration, Schraubverhältnisse und ggf. Dichtungen, um Kompatibilität sicherzustellen.
Praxishinweise für Techniker:
- Vor der Montage: Vergleichen Sie die MPN 650.36.27 mit der bestehenden Platte und prüfen Sie die Anschlussdiagramme, um die Stifverteilung zu bestätigen.
- Bei Elektroarbeiten: Unterbrechen Sie die Stromzufuhr zur Prüfanlage und dokumentieren Sie die Kabelverlegung vor dem Abklemmen.
- Befestigen Sie die Platte mit korrekten Drehmomentwerten und stellen Sie sicher, dass Kabelschellen und ggf. Dichtungen korrekt sitzen, um mechanische Belastung der Terminals zu vermeiden.
Hinweise: Das Produkt ist unter dem Namen „Tilslutningsplade rulle AHS 06.906/2“ aufgeführt und auf Deutsch als „Anschlussplatte Rollenseite AHS“ bekannt. Falls weitere Details zur elektrischen Schaltung oder genauen Abmessungen für eine Anpassung benötigt werden, wird empfohlen, die technische Dokumentation des Herstellers zu konsultieren oder maßstabsgetreue Bilder zur Bewertung zu senden.
