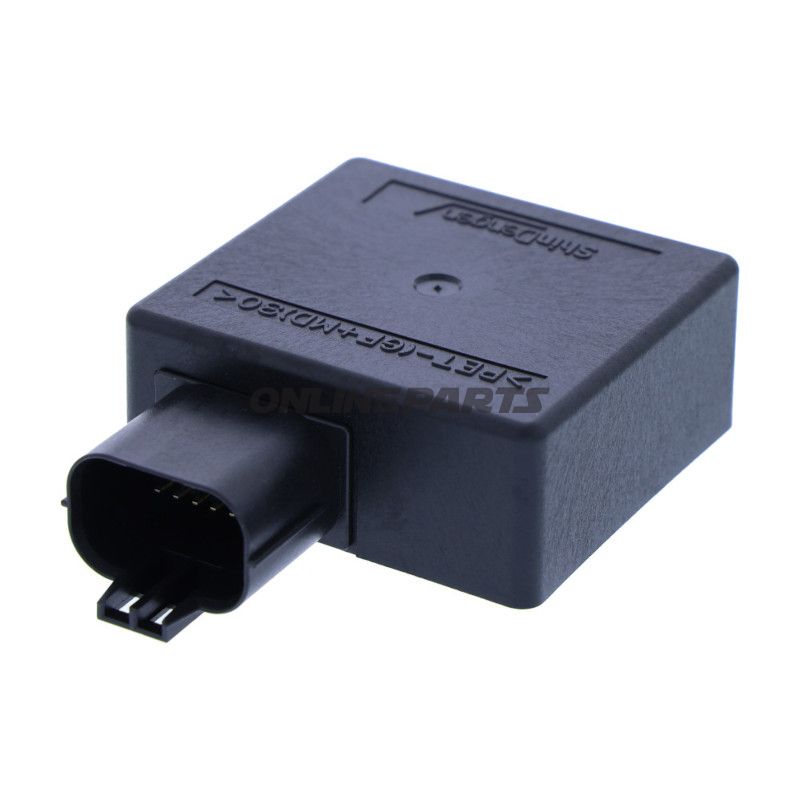

Starterrelais (original Ersatzteil) für das Startssystem
Produkt: Starterrelais / Anlasserrelais (original Ersatzteil). Markenangabe: Original Ersatzteil. MPN: 706.09.23. GTIN: 000000272311.
Dieses Starterrelais ist ein originales Ersatzteil, das dazu dient, die Stromversorgung für den Anlasser zu steuern. Das Relais fungiert als elektrischer Schalter, der den Hauptstrom zum Anlasser schließt, wenn der Zündschlüssel oder der Startknopf betätigt wird. Es isoliert die Startspannung von der Steuerungsschaltung und trägt die hohe Belastung während des Startvorgangs.
- Platzierung: wird normalerweise im elektrischen Schaltkreis des Motorrads nahe der Batterie/Sicherungskästen oder im Relaiskasten montiert. Die Platzierung variiert je nach Modell, trennt jedoch funktional die Stromsteuerung von den Bedienungsschaltern.
- Funktion: empfängt Steuersignal vom Startschalter, aktiviert einen internen Schalter (Kontakt/Elektromagnet), der den Strom vom Akku zum Anlasser schließt.
- Materialwahl und Konstruktion: als originales Ersatzteil ausgeführt mit Komponenten und Isoliermaterialien, die für kurze, hohe Stromimpulse während des Starts dimensioniert sind. Gehäusematerial und Anschlüsse sind für mechanische und elektrische Haltbarkeit unter normalem Betrieb und Vibrationen ausgelegt.
Technische Anmerkung für Mechaniker: Bei der Fehlersuche von Startproblemen sollte die Funktion des Relais überprüft werden, indem die Spannung an den ein- und ausgehenden Anschlüssen während des Startversuchs gemessen wird, sowie auf Klickgeräusche bei der Aktivierung geachtet wird. Schlechte Kontakte an den Anschlüssen oder Korrosion an den Verbindungen können die gleichen Symptome wie ein defekter Anlasser verursachen. Achten Sie auf die richtigen Drehmomentwerte und gute Masseverbindungen bei der Wiederanbringung.
Kompatibilität und Fahrzeugtyp
Basierend auf den angegebenen Modellen ist dieses Relais geeignet für neuere leichte Street/Naked-Motorräder der 300-320 cc-Klasse wie Yamaha MT-03 und R3 (Baujahre 2022–2025). Diese Fahrzeuge werden typischerweise für Stadtfahrten und Pendeln sowie für leicht sportliches Fahren auf der Straße verwendet. In dieser Art von Motorrad ist ein zuverlässiges Starterrelais wichtig für wiederholte kurzzeitige Startzyklen und häufiges Stop/Start im dichten Verkehr.
Passt unter anderem zu Yamaha MT-03 320 A und Yamaha R3 320 A (ca. 2022–2025).
Empfehlungen bei Austausch
- Überprüfen Sie den Zustand der Batterie und der Kabelschuhe/Anschlüsse gleichzeitig mit dem Austausch des Relais, da Spannungseinbrüche oft mit Relaisfehlern verwechselt werden.
- Überprüfen Sie Sicherungen und zugehörige Kabelverbindungen auf Überhitzung oder Korrosion.
- Bei wiederholten Fehlern kann es relevant sein, die Kohlebürsten/Kontakte des Anlassers zu überprüfen, dies hängt jedoch von den Symptomen und der Diagnose ab.
Montagenote: Verwenden Sie originale oder empfohlene Befestigungsmethoden und Isoliermaterialien bei der Installation, um eine korrekte elektrische Verbindung und Vibrationsbeständigkeit sicherzustellen. MPN 706.09.23 und GTIN 000000272311 identifizieren dieses spezifische originale Ersatzteil von Original Ersatzteil.
