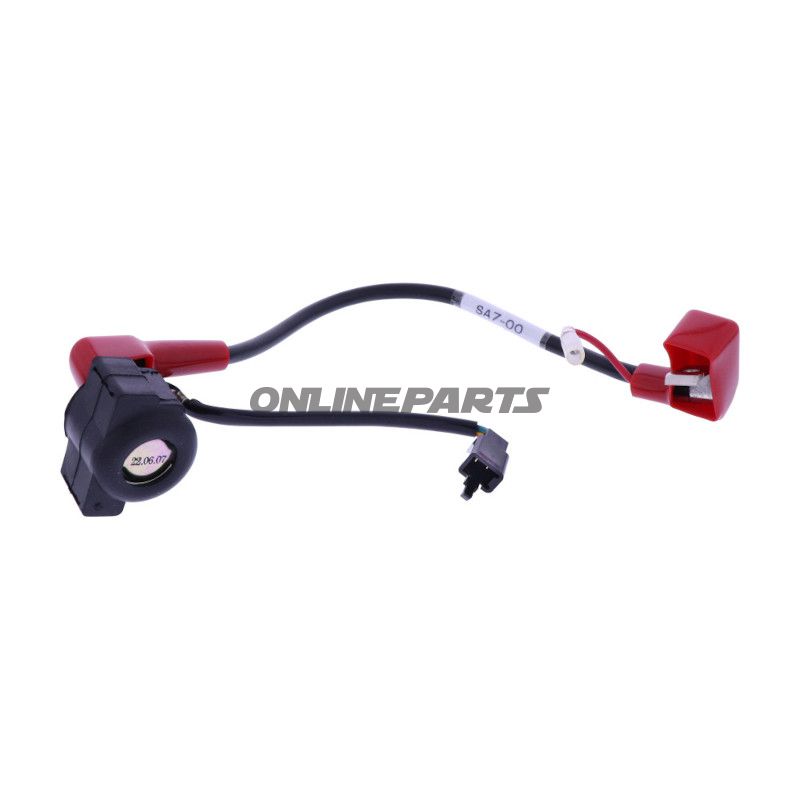

Starterrelais für den Anlasser — originales Ersatzteil (für Roller/ATV)
Produkt: Starterrelais (Anlasserrelais) geliefert als Original-Ersatzteil. Identifikation: MPN 706.09.06, GTIN 000000291198.
Funktion und Platzierung
Das Starterrelais ist ein elektrisches Relais, das im Starterkreis zwischen dem Zündschlüssel/Knopf und dem Anlasser sitzt. Wenn der Startknopf betätigt wird, schließt die Spule des Relais den Kontakt, sodass der hohe Strom des Akkus zum Anlasser geleitet werden kann, ohne die Bedienkontakte zu belasten. Das Relais wird normalerweise in oder nahe dem Sicherungs-/Relaiskasten der Elektroinstallation oder am Rahmen in der Nähe von Batterie/Anlasser montiert, um Kabellängen und Spannungsabfälle zu minimieren.
Materialien und Eigenschaften
- Elektrische Komponente mit Spule und Schaltkontakten; Gehäuse aus isolierendem Kunststoff/Metalllegierung je nach Konstruktionsvariante.
- Entwickelt, um hohe Startströme in kurzen Intervallen zu bewältigen; Kontaktmaterialien sind für niedrigen Kontaktwiderstand und Widerstandsfähigkeit gegen Funkenbildung ausgewählt.
- Original-Ersatzteil bedeutet Kompatibilität mit den elektrischen Anforderungen und Montagepunkten des Herstellers für die aufgeführten Modelle.
Technische Wartung
- Überprüfen Sie regelmäßig die Verbindungen: Zündschrauben und Kabelschuhe müssen sauber und fest angezogen sein, um Wärmeentwicklung und Spannungsabfälle zu vermeiden.
- Überprüfen Sie auf Korrosion an Rahmen- und Kabelverbindungen; reinigen Sie und verwenden Sie bei Bedarf geeigneten elektrischen Kontaktsschutz.
- Bei wiederholten Startproblemen — Klickgeräusche ohne Drehung — können die Kontakte des Relais abgenutzt oder die Spule schwach sein; in solchen Fällen das Relais durch dieses originale Ersatzteil (MPN 706.09.06) ersetzen.
Kompatibilität und Fahrzeugtyp
Basierend auf den aufgeführten Modellen ist dieses Relais für kleine Roller und leichte ATVs/Quads (hauptsächlich für Stadt- und leichte Offroad-Nutzung) konzipiert. Typische Nutzungsmuster umfassen kurze Fahrten im Stadtverkehr, Pendeln und leichtere Offroad-Fahrten für die Quad Lander-Modelle, bei denen wiederholte Start-/Stopp-Bedingungen Anforderungen an die Haltbarkeit und elektrische Leistung des Relais stellen.
Passt unter anderem zu Daelim Otello und Damien 125 sowie SYM Quad Lander 200/250 (Baujahre ca. 2006–2010 und Daelim Otello 125 Fi 2017–2020).
Empfohlene gleichzeitige Überprüfungen
- Überprüfen Sie den Zustand und die Anschlüsse der Batterie, da eine schwache Batterie Symptome hervorrufen kann, die Relaisfehler ähneln.
- Untersuchen Sie die Kabelverlegungen und Rahmenverbindungen des Anlassers auf Abnutzung oder lose Verbindungen, da lange oder korrodierte Kabel die Belastung des Relais erhöhen.
Montagehinweise
- Stellen Sie sicher, dass das Abgangskabel der Batterie vor dem Austausch abgeklemmt wird, um Kurzschlüsse zu vermeiden.
- Wählen Sie dieselbe Montageorientierung und Kabelterminalgröße wie das Original, um mechanische Spannungen oder schlechten Kontakt zu vermeiden.
Weitere Informationen
Dieses Starterrelais wird als Original-Ersatzteil (Marke angegeben als Original-Ersatzteil) vertrieben und ist mit MPN 706.09.06 und GTIN 000000291198 identifiziert, was den Vergleich mit der Ersatzteilliste des Herstellers beim Kauf oder Service erleichtert.
Kompatible Fahrzeuge (ausgewählte Modelle/Baujahre)
- Daelim Damien 125 (2006–2007)
- Daelim Otello 125 Fi (2017–2020)
- SYM Quad Lander 200 (2006–2010)
- SYM Quad Lander 250 (2006–2010)
