Starterrelais (Anlasserrelais) für die Startkreise von Motorrädern

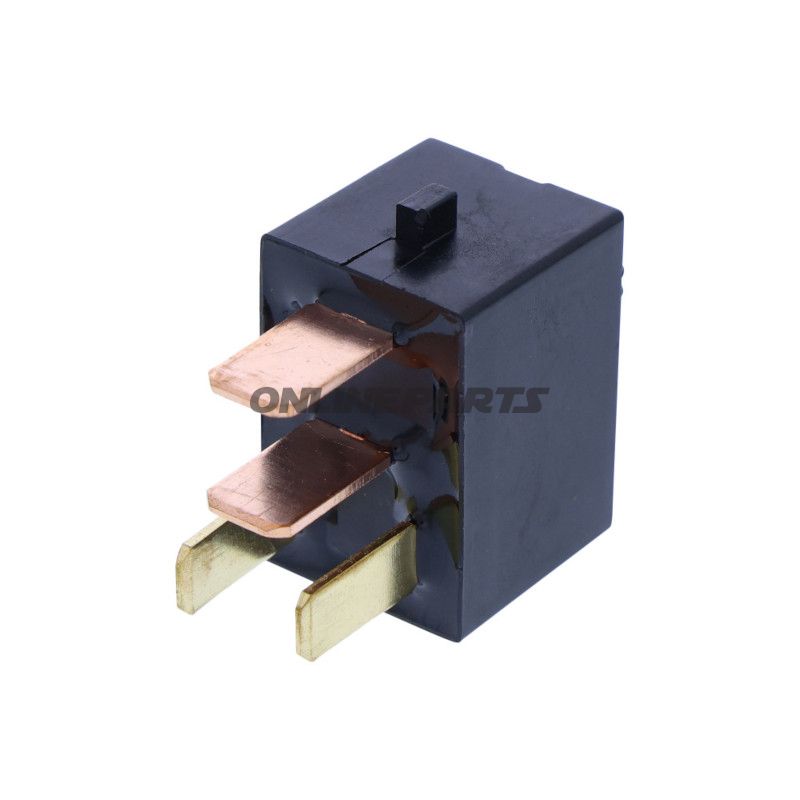

Produkt: Starterrelais JMP alternativ (MPN: 706.08.98) von JMP. GTIN: 4043981471816.
Dieses Anlasserrelais steuert den Strom vom Akku zum Anlasser und wird normalerweise im elektrischen System des Startkreises in der Nähe des Akkus oder des Sicherungskastens je nach Modell platziert. Das Relais fungiert als Hochstromschalter, der über den Startknopf aktiviert wird und die Niedrigstromteile des Zündschalters schützt, indem der Startstrom direkt durch die leistungsstarken Kontakte des Relais geleitet wird.
- Funktion und Platzierung: Wird im Startkreis montiert; schaltet den Anlasser ein, wenn der Startknopf betätigt wird. Typischer Platzierungsbereich ist in der Nähe des Akkus, des Sicherungskastens oder in der Nähe des Motors in einem wettergeschützten Gehäuse.
- Anwendung: Für Startkreise von Personen- und leichten Motorrädern mit elektrischem Anlasser vorgesehen. Passt zu einer Reihe von Cruiser-/Street- und Scooter-/Kompaktmodellen (siehe Kompatibilitätsliste unten).
- Materialien und Eigenschaften: Externe Kunststoff- oder Thermoplastgehäuse mit inneren Kupfer- oder Legierungskontakten und elektromagnetischer Spule. Entwickelt, um hohe Startströme und kurzfristige Belastungen zu bewältigen; erwartete normale thermische und Korrosionsbeständigkeit entspricht OEM-Ersatzteilen. (Spezifizierte technische Daten wurden nicht angegeben.)
- Haltbarkeit und Wartung: Relais versagen typischerweise aufgrund von Abnutzung der Kontakte (Funkenbildung), Korrosion in Steckverbindungen oder Versagen der Spulenisolierung. Bei der Wartung: Überprüfen Sie die Kontaktpunkte auf Brandspuren, messen Sie die Spulenspannung und sichern Sie die Steckverbindungen gegen Oxidation. Reinigen oder ersetzen Sie beschädigte Stecker und stellen Sie sicher, dass die Sicherungs- und Kabeldimension im Startkreis korrekt ist.
Kompatibilität und Fahrzeugtyp: Die angegebenen Modelle sind überwiegend Harley-Davidson Sportster-Serien (z.B. XL 883/1200 C, R, L, N, XR 1200) aus der Mitte der 2000er Jahre, was auf eine Street/Cruiser-Motorrad hinweist, das sowohl für Stadtfahrten als auch für kürzere Landstraßenreisen verwendet wird. Darüber hinaus sind mehrere Honda-Scooter und Kleinkrafträder sowie einige BMW- und Suzuki-Modelle aufgeführt, was auf die Verwendung sowohl im Scooter-/Leicht-Commuter-Segment als auch bei einigen größeren Tour-/Adventure-Maschinen (R 1200 GS) hinweist. Kurze Kompatibilitätszusammenfassung: Passt unter anderem zur Harley-Davidson Sportster-Serie (XL 883/1200, ca. 2004–2009) sowie zu einer Reihe von Honda-Scootern und neueren Kleinkrafträdern.
Technischer Wert für diese Fahrzeugtypen: Bei Cruisern/Street-Maschinen wie der Sportster ist die Rolle des Relais entscheidend für einen zuverlässigen Start unter variierenden Akku- und Temperaturbedingungen; robuste Kontakt- und Spulenfunktionen gewährleisten wiederholte Startvorgänge ohne Überlastung der Betätigungskontakte. Bei Scootern und Kleinkrafträdern mit kompakten elektrischen Systemen ist ein korrekt montiertes Relais wichtig, um Spannungseinbrüche und vorzeitige Erschöpfung von Akku und Anlasser zu vermeiden.
Empfehlungen zur Montage und Wartung:
- Überprüfen Sie elektrische Verbindungen und Erdungsreferenz vor der Montage.
- Messen Sie den Widerstand der Spule oder die Aktivierungsspannung, wenn möglich, um die Funktion vor dem Austausch zu überprüfen.
- Stellen Sie sicher, dass der Kabelquerschnitt und die Sicherungen im Startkreis korrekt sind; schwache Kabel können zu Überhitzung führen.
- Beim Austausch des Anlasserrelais bei älteren Maschinen: Überprüfen Sie die Bürsten und Kabel des Anlassers auf Anzeichen von Abnutzung – diese Komponenten beeinflussen den Startstrom und die Belastung des Relais.
Kompatible Fahrzeuge (ausgewählte Beispiele):
- Harley-Davidson XL 1200 C / XL 1200 R / XL 883 / XR 1200 (2004–2009)
- Harley-Davidson XL 883 C / XL 883 L / XL 883 N / XL 883 R (2004–2010)
- Honda FJS 600 D (2007–2010)
- BMW R 1200 GS (2008–2009)
- Mehrere neuere Honda-Scooter und Kleinkrafträder (NSC 110, PCX 125, SH 125/150, NSS 125) und Suzuki UB 125 (2017–2025)
Weitere Informationen: Hersteller: JMP; MPN: 706.08.98; GTIN: 4043981471816. Wird als einzelnes Relais geliefert, das für den Austausch im Startkreis vorgesehen ist (Lieferumfang wird hier nicht spezifiziert). Wenn Sie sich über die Passform unsicher sind, vergleichen Sie MPN oder Maße und elektronische Anschlüsse mit dem originalen Relais vor der Montage.
