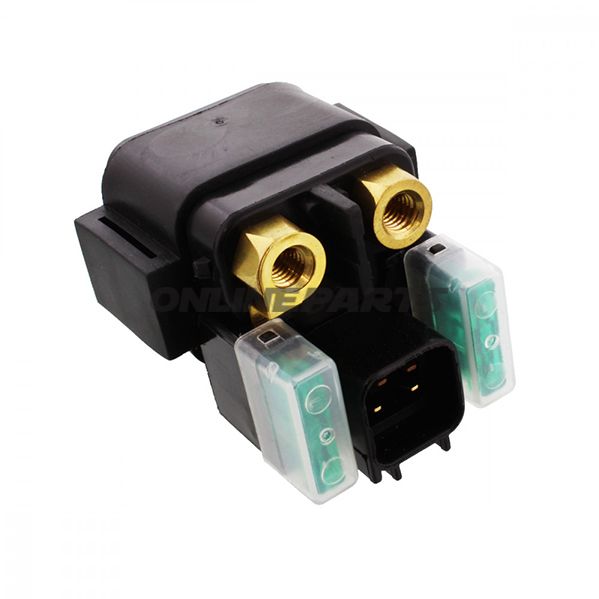

Startmotorrelais (Anlasserrelais) für Yamaha - Arrowhead (706.02.59)
Produktübersicht: Dies ist ein Startmotorrelais (Anlasserrelais) von Arrowhead, Herstellernummer MPN 706.02.59 und GTIN 7060259. Das Relais fungiert als elektrischer Kontakt zwischen Batterie und Startmotor und aktiviert den Anlasserstrom, wenn der Zündschlüssel oder der Startknopf betätigt wird. Form und Funktion entsprechen dem Originalzubehör und sind für den direkten Austausch vorgesehen.
Funktion und Platzierung:
- Das Relais befindet sich normalerweise im elektrischen Schaltkreis des Motorrads in der Nähe der Batterie oder des Startmotors und ist im elektrischen Verteilungsbereich oder im Motorraum je nach Modelljahr montiert.
- Wenn das Startkommando gegeben wird, schließt das interne Relais die Kontakte und liefert Hochstrom an den Anker des Startmotors, was das Drehen des Motors beim Start ermöglicht.
- Das Relais enthält eine Spule (Niedrigstromsteuerung) und ein Satz von Leistungskontakten (Hochstrom), die den Stromkreis während des Startzyklus schließen.
Materialwahl und Eigenschaften:
- Gehäuse und Anschlüsse: Robustes Gehäuse aus isolierendem Kunststoff/Material mit Metallanschlüssen, die für die Widerstandsfähigkeit gegen Vibrationen im Motorradumfeld ausgelegt sind.
- Leistungskontakte: Erwartete legierte Kupfer/Metalllegierung für die Hochstromübertragung mit Kontaktbeschichtung zur Reduzierung von Verschleiß und Korrosion.
- Spule und Mechanik: Standard elektromagnetische Bauweise, dimensioniert für Startströme, die typisch für die unten angegebenen Yamaha-Modelle sind.
- Entwickelt, um Form und Funktion mit Originalteilen abzugleichen; die Haltbarkeit hängt von der korrekten Montage, dem Korrosionsschutz und der Strombelastung im System ab.
Wert für den betreffenden Motorradtyp:
Die kompatiblen Modelle reichen von großen Sport-Touring-Motorrädern (z.B. FJR 1300-Serie) bis hin zu leichten Offroad/Supermoto-Typen (WR 250, XT 660). Bei Sport-Touring-Maschinen, die typischerweise für längere Fahrten mit hoher elektrischer Belastung durch Heizungen, Scheinwerfer und Zubehör verwendet werden, ist ein zuverlässiges Startrelais wichtig, um wiederholte, fehlerfreie Startsignale unter wechselnden Betriebsbedingungen zu gewährleisten. Bei Offroad- und leichteren Enduromodellen ist die Fähigkeit des Relais, Vibrationen und Schmutz zu widerstehen, wichtig für die Betriebssicherheit im Gelände.
Kompatibilität (Auswahl):
- Passt unter anderem zu Yamaha FJR 1300 A / AE / AS (ca. 2008–2021)
- Passt unter anderem zu Yamaha WR 250 R / WR 250 X / WRZ 250 (ca. 2008–2015)
- Passt unter anderem zu Yamaha XT 660 ZA (ca. 2011–2016)
Montage- und Wartungstipps:
- Überprüfen Sie den Zustand der Batterieklemmen, die Spannung und die Erdung vor der Montage. Eine abgenutzte oder schwache Batterie kann Fehlersymptome verursachen, die einem Relaisausfall ähneln.
- Reinigen Sie korrodierte Klemmen und tragen Sie geeignetes Kontaktspray oder eine Dichtung gegen Witterungseinflüsse auf, wenn das Relais im Freien oder in feuchten Bereichen montiert wird.
- Überprüfen Sie den Kabelquerschnitt und die Sicherungen im Startkreis, um sicherzustellen, dass die Verkabelung und die Sicherungswerte den Konstruktionsspezifikationen für das jeweilige Modell entsprechen.
- Bei Symptomen wie Klickgeräuschen ohne Motorstart, intermittierenden Startfehlern oder überhitzten Klemmen ist das Relais eines der Komponenten, die untersucht werden sollten.
Verwandte Teile zur Überprüfung:
- Batterie und Batterieklemmen (Spannung, Ladezustand)
- Sicherungen und Hauptrelais im Startkreis
- Verbindungen und Erdungen des Startmotors
Praktische Informationen: Das Produkt wird als einzelnes Startrelais in Arrowhead-Qualität unter MPN 706.02.59 (GTIN 7060259) geliefert. Arrowhead wird als Hersteller angegeben und steht für die beschriebene Form- und Funktionskompatibilität mit den genannten Yamaha-Modellen.
