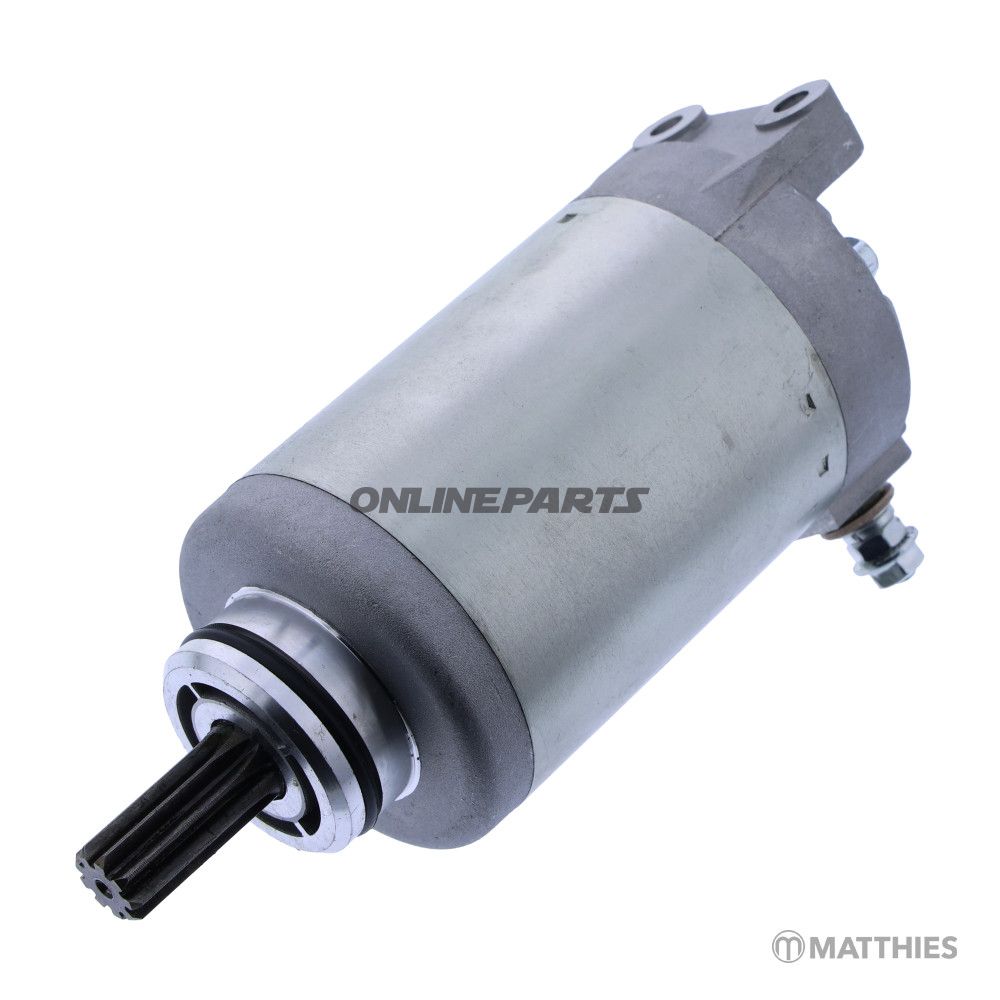

Starter (Anlasser) für Arctic Cat/Textron ATV/UTV – JMP alternativ (7001143)
Produkt: JMP Startermotor (alternativ) — MPN 700.40.42, GTIN 4043981469066. Die Marke JMP ist in die Konstruktion integriert und wird vom Hersteller als Lieferant von Ersatzkomponenten angegeben.
Funktion und Platzierung
Dieses Gerät ist ein elektrischer Starter (Anlasser), der dafür vorgesehen ist, die Kurbelwelle des Motors beim Starten zu drehen. Es wird am Motorblock montiert, wo es mit dem Zahnkranz des Schwungrades über das Auslösegetriebe eingreift. Wenn der Zündschlüssel betätigt wird, erhält der Starter Strom vom Akku, dreht die Welle im Uhrzeigersinn (siehe technische Daten) und startet somit den Verbrennungsprozess.
Technische Eigenschaften
- Richtung (gesehen von der Achse): im Uhrzeigersinn (clockwise).
- Anzahl der Zähne am Auslösegetriebe: 9.
- MPN: 700.40.42 — wird zur Identifikation bei Montage und Vergleich verwendet.
- GTIN: 4043981469066 — wird für Logistik und Ersatzteilmanagement verwendet.
Materialien und Bauqualität
Startermotoren wie dieser bestehen typischerweise aus einer Stahl-/Legierungsantriebswelle und Zahnrädern, Kupferwicklungen in Rotor/Stator und einer Kombination aus gegossenem Aluminium- oder Stahlgehäuse. JMP gibt hier keine spezifischen Legierungen an, aber diese Art von Komponenten ist darauf ausgelegt, kurze hohe Belastungen beim Start und normalen vibrierenden Betrieb im Gelände zu widerstehen. Für Mechaniker ist es relevant, den Verschleiß am Auslösezahnrad und an den elektrischen Anschlüssen bei der Montage zu überprüfen.
Typische Anwendung und Fahrzeugtyp
Die aufgeführten kompatiblen Modelle sind hauptsächlich ATVs und UTVs von Arctic Cat/Textron (z. B. Alterra, Prowler, Thundercat und Cat-Serien) aus etwa 2008–2021. Es handelt sich um arbeits- und freizeitorientierte Offroad-Fahrzeuge, die für Gelände, hohe Belastungen und unzugängliches Terrain konzipiert sind. Bei dieser Art von Fahrzeug ist die Rolle des Starters bei häufigen Start-/Stopp-Zyklen und in Umgebungen mit Staub, Feuchtigkeit und Vibrationen kritisch; daher sind robuste elektrische Verbindungen und korrektes mechanisches Eingreifen wichtig für die Betriebssicherheit.
Kompatibilitätszusammenfassung
Passt unter anderem zu Arctic Cat/Textron Alterra-, Cat-, Prowler- und Thundercat-Modellen (ca. 2008–2021). Überprüfen Sie MPN 700.40.42 und Zahnanzahl/Richtungsrotation mit den vorhandenen Anbauteilen, um die korrekte Passform sicherzustellen.
Montage- und Wartungsnotizen
- Überprüfen Sie, ob das Auslösegetriebe (9 Zähne) mit dem Zahnkranz des Schwungrades übereinstimmt und ob die Rotationsrichtung korrekt ist.
- Reinigen Sie die Kontaktflächen und Batteriepole vor der Montage; ziehen Sie die Schrauben auf das vom Hersteller angegebene Drehmoment an. Eine schlechte elektrische Verbindung ist eine häufige Fehlerursache.
- Überprüfen Sie das mechanische Spiel und den Verschleiß sowohl am Auslösezahnrad als auch am Schwungrad, wenn der Starter beim Starten gerutscht oder geklickt hat.
- Bei häufigen Startproblemen: Messen Sie den Startstrom und vergleichen Sie ihn mit den Spezifikationen, um zwischen schwachem Akku/Leitungsfehler und mechanischem Starterfehler zu unterscheiden.
Verwandte Teile zur Überprüfung
Bei Austausch des Starters wird empfohlen, das Schwungrad/Zahnrad auf Schäden sowie den Zustand der Batterie, Sicherungen und des Startrelais zu überprüfen. Ersetzen Sie Teile nur, wenn sie Anzeichen von Verschleiß oder Fehlern zeigen — diese Produktdaten weisen nicht automatisch auf die Notwendigkeit weiterer Ersetzungen hin.
Vollständige Ersatzteilidentifikation
Verwenden Sie MPN 700.40.42 und GTIN 4043981469066 zusammen mit der Fahrgestellnummer oder dem Modelljahr des Fahrzeugs, um die korrekte Ersatzteilübereinstimmung sicherzustellen. Der Name JMP sollte bei Anfragen oder Garantieabwicklungen erwähnt werden, da er die Variante des Lieferanten identifiziert.
Liste von Beispielen kompatibler Fahrzeuge
- Arctic Cat/Textron Cat 550, 650, 700 (2008–2016)
- Arctic Cat/Textron Prowler 550/700/1000 (2009–2017)
- Arctic Cat/Textron Thundercat 1000 (2008–2011)
- Arctic Cat/Textron Alterra 550/700/1000 (2016–2021)
- Arctic Cat/Textron XR/XT/HDX Varianten (2015–2017)
