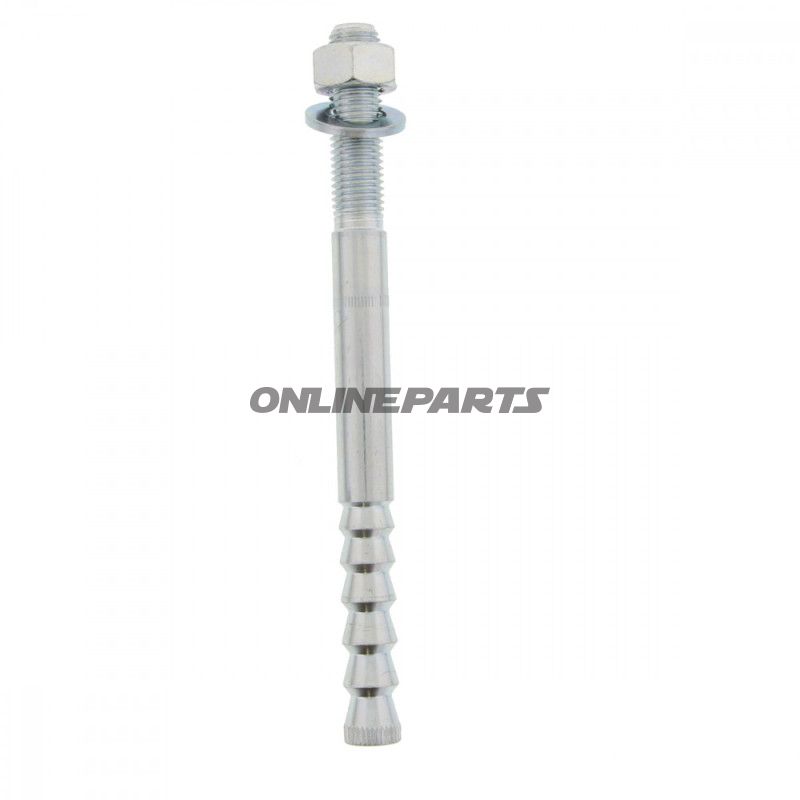

Ankerstange M20 x 260 mm für geklebte oder Patronenanker
Produktbezeichnung: Ankerstange M20X25/230 VMZ-A 170 (Artikelnummer MPN 486.00.16)
Diese Ankerstange ist für die mechanische Befestigung in Betonsubstraten unter Verwendung von Hybridmörtel oder chemischen Ankerpatronen vorgesehen. Sie wird als M20-Gewinde mit einer Gesamtlänge von 260 mm geliefert und umfasst Mutter und Unterlegscheibe, so dass sie nach dem Einsetzen und Aushärten des Ankers einsatzbereit ist.
- Funktion: Die primäre Funktion der Ankerstange besteht darin, Zug-, Scher- und Momentbelastungen von einer befestigten Konstruktion in das Untergrundmaterial über geklebte oder patronenbasierte chemische Anker zu übertragen. Wenn der Hybridmörtel oder das Patronenmaterial um die Ankerstange ausgehärtet ist, entsteht eine feste mechanische und chemische Verbindung zum tragenden Beton oder ähnlichen Materialien.
- Abmessungen: M20 (Gewinde), Gesamtlänge 260 mm (einschließlich Gewindes Ende). Wird mit passender Mutter und flacher Scheibe für korrekte Vorspannung bei der Montage geliefert.
- Anwendung: Zum Einsetzen in gebohrte Löcher, die mit Hybridmörtel gefüllt sind, oder bei Verwendung chemischer Ankerpatronen. Geeignet für Installationen, bei denen hohe Zug- und Querbelastbarkeit erforderlich ist, z.B. Konsolen, tragende Befestigungen und Fassadenbefestigungen.
Materialauswahl und Eigenschaften
Die Ankerstange besteht aus Stahl, der für die Verwendung als Hybridanker geeignet ist. Oberflächenbehandlung und präzise Toleranzen gewährleisten eine gute Haftung im Mörtel und einen zuverlässigen mechanischen Kontakt mit der Matrize des Materials. Die Stahlsorte und Oberflächenfinish wurden gewählt, um das Korrosionsrisiko zu minimieren und eine stabile Verankerung über Zeit unter normalen Baubedingungen sicherzustellen. In aggressiven oderOutdoor-Umgebungen wird der Einsatz von korrosionsbeständigen oder rostfreien Varianten speziell für diese Bedingungen empfohlen (prüfen Sie Projektspezifikationen vor der Installation).
Montage und Kompatibilität
- Bohrlöcher müssen frei von Bohrstaub sein (Besen, Bürste und Ausblasen/Blasen). Befolgen Sie die Anweisungen des Mörtel- oder Patronenherstellers für Bohrerdurchmesser und Tiefe.
- Verwenden Sie die empfohlene Aushärtezeit des gewählten Hybridmörtels oder der chemischen Patrone bei der aktuellen Temperatur, um volle Leistungsfähigkeit zu erreichen.
- Stellen Sie sicher, dass Mutter und Scheibe korrekt auf dem festgezogen wurden, um das vorzeitige Delamination oder lokale Belastungskonzentrationen zu vermeiden.
Technische Hinweise
Die Produkt-MPN lautet 486.00.16. Die GTIN ist in den Produktdaten nicht angegeben. Da die genauen Lastdaten des Produkts von der gewählten Mörtelmischung/Patrone und der Tragfähigkeit des Untergrunds abhängen, sollten projektspezifische Berechnungen und technische Datenblätter des Herstellers sowohl für den Ankerpatron als auch für den Untergrund vor der endgültigen Dimensionierung konsultiert werden.
Sicherheits- und Qualitätsratschläge
- Folgen Sie stets den Anweisungen des Lieferanten für Bohrloch, Einführung und Aushärtezeit.
- Verwenden Sie die richtige persönliche Schutzausrüstung beim Bohren und Montieren.
- Bei Unsicherheit bezüglich Korrosionsklasse oder Belastungsanforderungen klären Sie dies vor der Installation mit dem verantwortlichen Planer oder dem Lieferanten ab.
Der angegebene Titel in den Produktdaten lautet "Ankerstange M20X25/230 VMZ-A 170 M20-25/230" und die dänische Beschreibung spezifiziert eine Ankerstange M20 x 260 mm, geliefert mit Mutter und Scheibe — Artikelnummer (MPN) 486.00.16.
