Ankerstange M16x60/210Vmz-A 125 M16-60/210

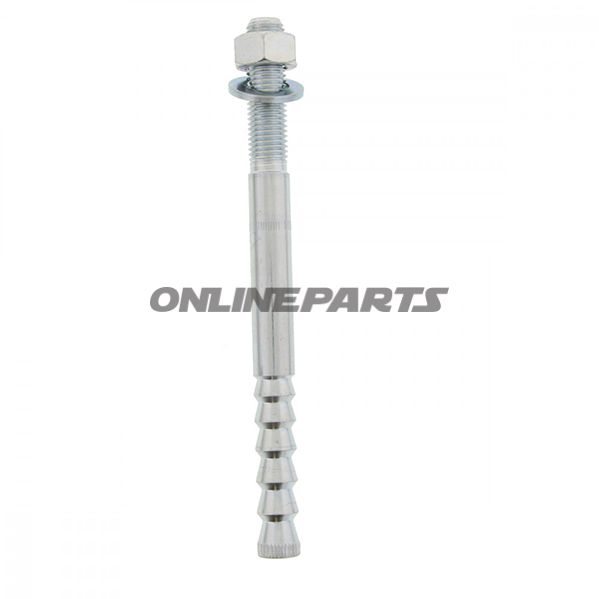

Ankerstange M16×60/210 VMZ‑A 125 — eingebettet/injektionsanker für Beton

Produktübersicht: Ankerstange M16×60/210 VMZ‑A 125 (MPN: 486.00.04, GTIN: 4043315053657) ist eine Ankerstange mit konischen Expansionsbauteilen, vorgesehen zur Verwendung mit einem zweikomponenten Injektionsmörtel (angegeben als VMZ 345, JM Nr. 4860409). Das System ist ausgelegt für die Verankerung schwerer Lasten in sowohl rissigem als auch ungerissenem Beton und kombiniert Prinzipien von chemischen (Composite) und mechanischen (Ausdehnungs-)Ankern.

Funktion und Anwendung:

• Die Ankerstange wird in ein Bohrloch eingesetzt, das mit Injektionsmörtel gefüllt ist, woraufhin die Stange eingeführt wird. Die konischen Expansionsbauteile sorgen für lokale Verdichtung im Mörtel und Kontakt zum Beton, sodass die gewünschte Verankerung entsteht.
• Ausgelegt, um erhebliche Zug- und Scherbelastungen mit relativ geringem Rand- und Mittelpunktsabstand zu übertragen, wodurch mehrere Befestigungen dichter beieinander platziert werden können als bei reinen Expansionsankern.
• Anwendungsbereiche: Befestigung von Stützenkonstruktionen, Konsolen, Fassadehaltern und anderen schweren Bauteilen in sowohl rissigem als auch ungerissenem Beton.

Materialien und Eigenschaften:

• Ankerstange mit konischen Spreitelementen — Materialwahl und Oberfläche hängen von den Herstellerangaben ab; die Konstruktion ist darauf ausgelegt, mit Injektionsmörtel zusammenzuarbeiten, um sowohl mechanische als auch chemische Verankerungseffekte zu erzielen.
• Injektionsmörtel (VMZ 345) liefert die chemische Bindung zwischen der Oberflächen der Ankerstange und dem Beton, erhöht die Tragfähigkeit und macht die Verankerung für rissigen Beton geeignet.
• Das System ist freigegeben für Montage bei Untergrundtemperaturen bis -5 °C, was die Einsatzmöglichkeiten unter kalten Bedingungen erweitert.

Technische Daten und Montage:

• Bohrdurchmesser: 18 mm
• Gesamtlänge des Ankers: 210 mm
• Gewinde: M16 × 55
• Bohrlochtiefe: 165 mm
• Erforderliche Verankerungstiefe in Beton: 105 mm
• Max. eingedrückte Gebäudeschichtstärke, die geklemmt werden kann: < 30 mm
• Anzugsdrehmoment für den Anker: 50 Nm

Praktische Überlegungen für den Monteur:

• Verwenden Sie den richtigen Bohrdurchmesser und reinigen Sie das Bohrloch gründlich, um vollständigen Kontakt zwischen Injektionsmörtel, Ankerstange und Beton sicherzustellen.
• Halten Sie die angegebene Verankerungstiefe (105 mm) ein, um die deklarierten Tragfähigkeiten zu gewährleisten; verkürzen Sie nicht die Bohrtiefe ohne Neuberechnung der Verankerungskapazität.
• Das Anzugsdrehmoment von 50 Nm gibt die empfohlene Momentbegrenzung an, um eine Überlastung der mechanischen Bauteile des Ankers oder Beschädigungen der Mörtelverankerung zu vermeiden.
• Das System ermöglicht die Wahl von Durchmesser und Verankerungstiefe basierend auf Belastungen und Installationsbedingungen, was die Bohrarbeiten und Materialverbrauch optimieren kann.

Kompatibilität und Komponenten: Der Ankerkörper ist vorgesehen zur Verwendung zusammen mit Injektionsmörtel VMZ 345 (JM Nr. 4860409). MPN 486.00.04 identifiziert den spezifischen Ankerstange im Sortiment des Herstellers. GTIN 4043315053657 kann zur Lager- und Beschaffungsidentifikation verwendet werden.

Sicherheit und Zulassungen: Das System ist ein zugelassener Befestigungssystem für sowohl rissigen als auch ungerissenen Beton und kombiniert mechanische Ausdehnung mit chemischer Bindung, um nachweisliche Tragfähigkeiten zu erzielen. Folgen Sie stets den geltenden Montageanweisungen und relevanten Normen/Standards für Befestigungen in Beton.
