Ankerstange M12x25/145Vmz-A 100 M12-25/145

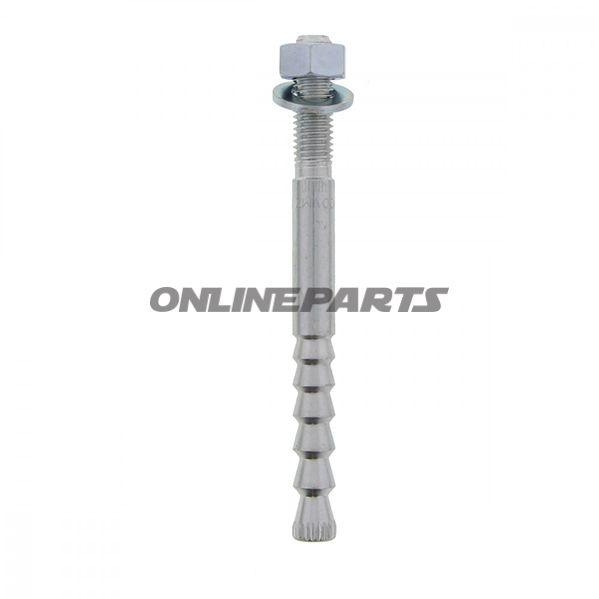

Ankerstange M12 × 25/145 VMZ‑A 100 — eingemauert/Fundamentverankerung in Beton

Das Produkt ist eine Ankerstange zur Verwendung mit einem 2-Komponenten-Injektionsmörtelsystem (VMZ), ausgelegt für die Verankerung in sowohl rissigen als auch ungerissenen Betonen. Das System kombiniert eine Ankerstange mit konischen Expansions-/Ausdehnungselementen und Injektionsmörtel, sodass Lasten sicher bei relativ geringen Kant- und Abständen übertragen werden können.

Identifikation: GTIN 4043315053589, Herstellernummer (MPN) 486.00.08. Diese Nummern können zur Überprüfung der Kompatibilität und Dokumentation bei der Montage verwendet werden.

• Funktion: Die Ankerstange wird in ein vorgebohrtes Loch gesetzt, Injektionsmörtel (z. B. VMZ 345, JM‑Nr. 4860409) injiziert und die Ankerstange eingesetzt. Der Mörtel verbindet die Ankerstange mit der Betonoberfläche, während die konischen Spreidelemente mechanischen Halt sichern. Die Kombination bietet sowohl chemische Verankerung als auch mechanische Expansion.
• Anwendungsbereiche: Verankerung schwerer Lasten in rissigem und ungerissenem Beton — beispielsweise Stahlkonstruktionen, Konsolen, Fassadenbeschläge und andere tragende Befestigungen, bei denen geringe Randabstände oder geringe Betondicke erforderlich sind.

Technische Daten und Montageparameter

• Bohrerdurchmesser: 14 mm
• Gesamttiefenlänge: 145 mm
• Gewinde: M12 × 36
• Bohrlochtiefe: 105 mm
• Notwendige Verankerungstiefe im Beton: 100 mm
• Max. Spannelementdicke: < 25 mm
• Empfohlenes Anzugsdrehmoment für die Dübel: 30 Nm

Werkstoffauswahl und Eigenschaften

Die Ankerstange ist mit konischen Spreidelementen ausgestattet, die typischerweise aus gegossenen oder geschmiedeten Stahlkomponenten bestehen und je nach Produktvariante eine Oberflächenbehandlung haben können (Zink, Feuerverzinkung oder Edelstahl möglich; bei der Bestellung angeben). Das Injektionssystem VMZ 345 ist eine Zwei-Komponenten epoxidartige Paste, die eine chemische Bindung an die Betonoberfläche herstellt und das Bohrloch ausfüllt, um Luftblasen zu eliminieren und vollständigen Kontakt zwischen Stange und Untergrund zu gewährleisten.

Die Materialkombination signalisiert folgende praktische Eigenschaften:

• Hohe Tragfähigkeit bei korrekter Montage in den angegebenen Bohr- und Verankerungstiefen.
• Option für kleinere Bohrdurchmesser und reduzierte Betonkomponentendicke im Vergleich zu einzelnen Expansionsankern.
• Geprüfte Anwendung bei Unterlagentemperaturen bis -5 °C (abhängig von den Spezifikationen des Injektionsmörtels und Temperaturbedingungen während der Aushärtung).

Montageanleitung — praktische Punkte

• Bohren Sie das Loch mit dem angegebenen Durchmesser und der Bordurchmessertiefe (14 mm / 105 mm). Entfernen Sie Bohrstaub gründlich.
• Verwenden Sie den empfohlenen Injektionsmörtel (VMZ 345, JM‑Nr. 4860409) und folgen Sie den Misch- und Einbringverfahren des Herstellers, um eine korrekte Aushärtung und Kontakt sicherzustellen.
• Setzen Sie die Ankerstange in die Mörtle und halten Sie sie auf der korrekten Tiefe, damit der Mörtel gleichmäßig im Loch verteilt wird.
• Warten Sie Aushärte- und Arbeitszeiten gemäß den Mörteldaten, bevor belastet oder nachgezogen wird.
• Verwenden Sie das angegebene Anzugsdrehmoment (30 Nm), um das spezifizierte Verankerungsverhalten zu erreichen.

Kompatibilität und Vorbehalte

Das System ist für Beton vorgesehen; für andere Untergründe (Hohlblock, Mauerwerk, Holz, Stahl) ist spezifische Dokumentation oder alternative Produkte zu verwenden. Verankerungseigenschaften hängen vom Zustand des Betons (rissig/ungereissitig), der Bohrqualität, der korrekten Herstellungs- und Aushärtezeit des Injektionsmörtels sowie der Oberflächenbehandlung der Ankerstange ab — prüfen Sie immer relevante technische Zulassungen und Montageanleitungen vor der Installation.

Falls andere Längen, Oberflächenbehandlungen oder Zertifikate benötigt werden, sollten diese bei der Anfrage angegeben werden, da MPN 486.00.08 Referenz für diese spezifische Variante ist.
