Ankerstange M12x100/200Vmz-A 80 M12-100/200

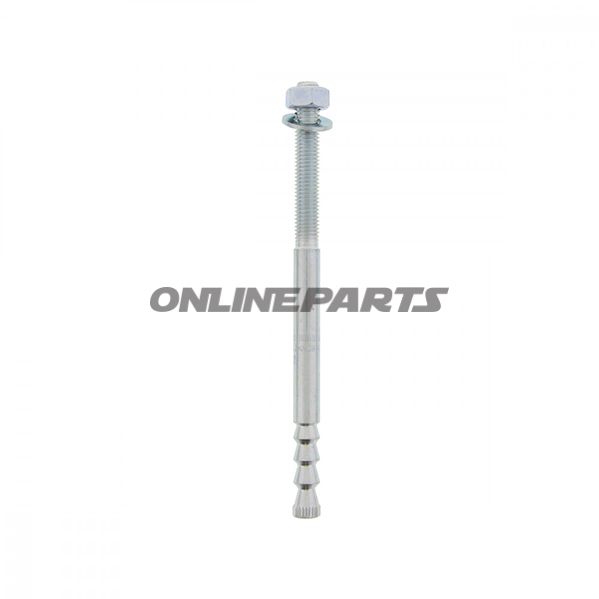

Ankerstange M12 x 100/200 VMZ‑A 80 zur Verankerung in Beton

Stronghand Ankerstange M12X100/200 VMZ‑A 80 (MPN: 486.00.00, GTIN: 4043315053527) ist eine mechanische/injektionsbasierte Ankerlösung, entworfen für schwere Lasten in sowohl rissigem als auch nicht gerissenem Beton. Das System kombiniert eine Stahlankerstange mit konischen Expansionsteilen und einen zweikomponentigen Injektionsmörtel (empfohlener Mörtel: VMZ 345, JM Nr. 4860409), um hohe Tragfähigkeiten bei begrenzten Rand- und Achsabständen zu erreichen.

Funktion

• Die Ankerstange wird in das Bohrloch eingeführt, das mit Injektionsmörtel gefüllt ist; der Mörtel sorgt für die Lastübertragung zum Untergrund während der Aushärtung und reduziert Anforderungen an Expansionsabstände.
• Die konischen Expansionsteile helfen, eine mechanische Verankerung im Bohrloch beim Zurückziehen/Anziehen zu sichern, was die Vorteile sowohl chemischer als auch mechanischer Verankerung vereint.
• Geeignet zur Befestigung von Stahkonstruktionen, Konsolen, Fassadenbefestigungen und anderen schweren Bauteilen.

Materialien und Eigenschaften

• Ankerstange aus Stahl mit konischen Spreideecken; die Materialwahl sorgt für hohe konzentrische Tragfähigkeit und Robustheit bei statischen Lasten.
• Zweikomponenten-Injektionsmörtel (VMZ 345) liefert chemische Verankerung in den Poren und Mikrorissen des Betons, wodurch die Festigkeit im Vergleich zu reinen mechanischen Ankern in vielen Anwendungsfällen erhöht wird.
• Das System ist für den Einsatz bei niedrigen Untergrundtemperaturen (ab -5 °C) zugelassen, was Flexibilität bei Arbeiten in kalten Umgebungen bietet.

Technische Daten und Montageparameter

• Bohren-Durchmesser: 14 mm
• Ankerlänge (gesamt): 200 mm
• Schraubenauszug / Gewindelänge: M12 x 84
• Bohrloch-Tiefe: 175 mm
• Erforderliche Verankerungstiefe in Beton: 100 mm
• Max. Bauteildicke (Klemmstärke): < 100 mm
• Empfohlenes Anzugsmoment: 30 Nm

Kompatibilität und Anwendungsbereiche

• Das System eignet sich sowohl für rissigen als auch für nicht gerissenen Beton und kann in tragenden Montagen, Fassadenaufbauten, Stahl-zu-Beton-Verbindungen und schweren Konsolenmontagen eingesetzt werden.
• Durch Auswahl des Durchmessers und der Verankerungstiefe kann es je nach Lastanforderungen und Installationsbedingungen angepasst werden — die Ankerstange ist in mehreren Größen innerhalb des VMZ-Systems erhältlich, sodass die passende Kombination aus Stange und Mörtel für die Aufgabe gewählt werden kann.

Praktische Hinweise zur Installation

• Reinigen Sie das Bohrloch sorgfältig (Reinigung und Ausblasen), bevor der Mörtel injiziert wird, um eine optimale Haftung sicherzustellen.
• Dosieren und Einführen des Injektionsmörtels gemäß den Anweisungen des Mörtelherstellers, um Hohlräume zu vermeiden und eine vollständige Hüllung der Ankerstange zu gewährleisten.
• Beachten Sie die angegebene Verankerungstiefe und das Anzugsmoment (30 Nm), um die deklarierten Tragfähigkeiten und vorhersehbares Verhalten sicherzustellen.

Sicherheit und Genehmigungen

Das VMZ-System kombiniert mechanische und chemische Verankerung und wurde für die genehmigte Anwendung in rissigem und nicht gerissenem Beton entwickelt. Die Produkt-MPN (486.00.00) und GTIN (4043315053527) können für Nachverfolgbarkeit und Prüfung von Datenblättern und Zertifikaten von Stronghand verwendet werden.
