Anhängermodul Led-Afc

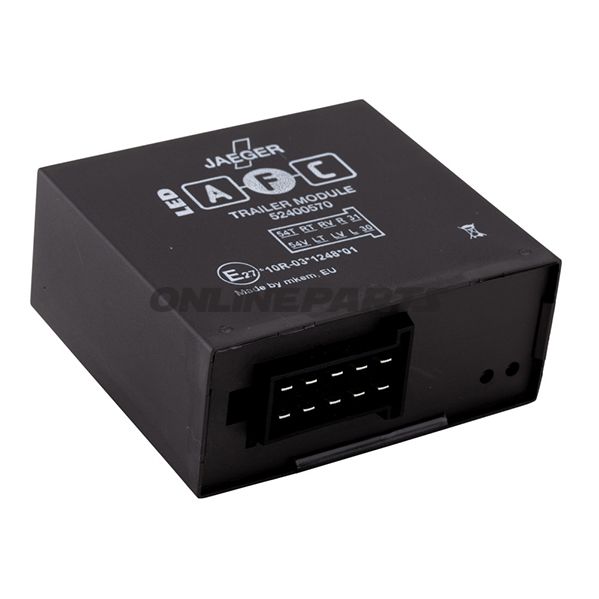

LED-AFC-Anhängermodul für 12-V-Systeme (10-Pin)

Produkt: LED-AFC-Anhängermodul von Jaeger (MPN: 335.02.77, GTIN: 4250060561294). Dieses Modul ist darauf ausgelegt, die LED-Beleuchtung an Anhängern im 12-V-Elektrosystem des Fahrzeugs zu behandeln und wird als 10-Pin-Einheit ausgeführt.

Funktion und Anwendung

• Die primäre Funktion des Moduls besteht darin, eine korrekte Signalamtung zwischen der Fahrzeug-Beleuchtungssteuerung und den LED-Lampen des Anhängers sicherzustellen. Es wird oft als LED-AFC (Automatic Frequency Control / Adapter for LED) Anhängermodul bezeichnet und behandelt Unterschiede im Stromverbrauch und in der Belastung, die auftreten, wenn konventionelle Glühlampen durch LEDs ersetzt werden.
• Es schützt vor Fehlanzeigen in der Fahrzeug-Beleuchtungssteuerung, indem es die erwartete Last nachbildet oder CAN-/konventionelle Signale je nach Systemanforderungen des Fahrzeugs korrekt interpretiert und weiterleitet.
• Wird zwischen dem Stecker des Fahrzeugs und dem Kabelbaum des Anhängers montiert, um Kompatibilität und stabile Funktion von Blinker, Bremslicht, Positionslicht und ggf. Seiten-/Rücklichtern sicherzustellen.

Materialien und Bau

• Gehäuse und Korpus: Robuste Kunststoffausführung, vorgesehen für Montage in Werkstatt- und Freiluftumgebungen mit moderater Wärmeabgabe. Das Kunststoffmaterial wurde aufgrund von Isolationsfähigkeit und Korrosionsbeständigkeit gewählt.
• Elektronik: Komponenten zur passiven und aktiven Signalanpassung, einschließlich Widerstände, Spulen und ICs, sind für 12-V-Aut Systemen und typische LED-Lasten dimensioniert. Die Komponentenauswahl priorisiert stabilen Betrieb ohne unnötige Komplexität.
• Stecker/Pin-Anordnung: 10-Pin-Konfiguration angepasst an Standard-Anhänger- und Fahrzeugstecker; Metallpins sind oberflächenbehandelt für Kontaktsicherheit und Korrosionsbeständigkeit.

Technische Vorteile und Eigenschaften

• Speziell für LED-Beleuchtung: Das Modul adressiert den geringen Strombedarf von LED-Lampen, wodurch das Risiko von Fehlanzeigen in modernen Fahrzeugbeleuchtungsmodulen verringert wird.
• Geeignet für 12-V-Elektriksysteme: Entwickelt für Standard-Fahrzeugnetze, ohne zusätzliche Spannungsregelung.
• 10-Pin-Konfiguration: Bietet Flexibilität beim Anschluss gängiger Signale (Blinken, Bremsen, Position, etc.) und ist mit vielen Standard-Anhänger- und Trailer-Steckern kompatibel.
• Vom Hersteller Jaeger: Ein bekannter Anbieter elektrischer Module für Fahrzeuganwendungen; MPN 335.02.77 ermöglicht schnelles Auffinden spezifischer Dokumentationen und Ersatzteilinformationen bei Jaeger.

Kompatibilität und Installation

• Berücksichtigen Sie, dass das Modul für Fahrzeuge mit 12-V-On-Board-Netz und Anhänger mit LED-Licht vorgesehen ist. Vor der Installation sollten die Fahrzeuganleitung und ggf. Fehlercode-Log überprüft werden, um empfohlene Module und Montageposition zu ermitteln.
• Die Montage sollte von einem Mechaniker oder einer Person mit Kenntnissen des Fahrzeug-Elektrosystems erfolgen, um eine korrekte Polung und festen Kontakt zwischen Steckern und Modul sicherzustellen.
• Bei Unsicherheit über die Kompatibilität mit bestimmten Fahrzeugmodellen wird empfohlen, zusätzliche technische Dokumentation von Jaeger anzufordern, mit Angabe von MPN 335.02.77 oder GTIN 4250060561294.

Identifikation

• Produktname: LED-AFC Anhängermodul
• Marke: Jaeger
• MPN: 335.02.77
• GTIN: 4250060561294

Bemerkungen

• Dieses Produkt ist ein elektronischer Adapter zur Signaleleitung und ersetzt keinen beschädigten Kabelbaum oder defekte Stecker. Überprüfen Sie immer den physischen Zustand von Steckern und Kabeln bei Fehlerbehebung.
• Angaben zur Stückzahl pro Verpackung sind hier ausgelassen, um Missverständnisse beim Kauf zu vermeiden.
