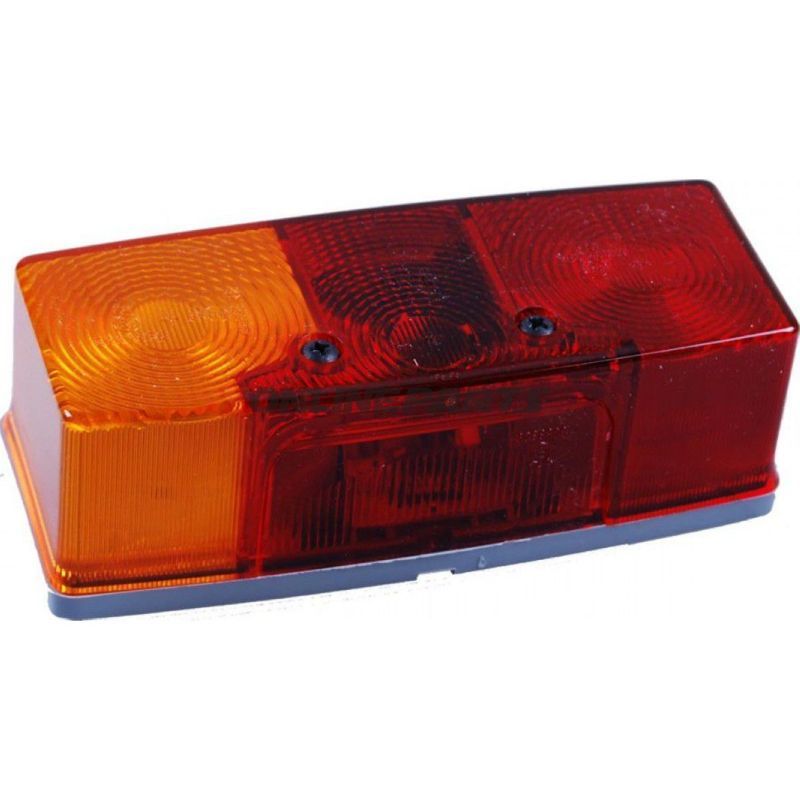

Rücklichtglas, linke Seite für Anhänger — Jokon Dreikammerleuchte BBS 510 / 516
Produktbeschreibung: Dies ist ein Ersatzglas für die linke Seite einer Dreikammer-Mehrfunktionsleuchte von Jokon, Modell BBS 510 / 516. Das Glas ist ausgelegt für drei Lichtquellen und bietet die Funktionen Schlusslicht, Bremslicht, Blinker und Kennzeichenbeleuchtung bei Verwendung der entsprechenden Lampen und Fassungen.
- Marke: Jokon (in den Konstruktions- und Zulassungsdaten des Produkts aufgeführt)
- MPN: 102.98.42
- GTIN: 10.6014.111
Funktion und Anwendung
Das Glas ist für die linke Montageposition an Anhängern konzipiert und dient als äußere Abdeckung für die Jokon BBS 510 / 516 Dreikammerleuchte. In Kombination mit den angegebenen Lampen und der Flachsteckverbindung ergeben sich folgende Lichtkombinationen: roter Bereich für Schlusslicht und Bremslicht, gelber Bereich für Blinker und weißer Bereich für Kennzeichenbeleuchtung (kann über eine austauschbare Lichtscheibe verändert werden, die gegebenenfalls beiliegt).
Materialien und Eigenschaften
Das Glas besteht aus formstabilem Kunststoff mit Farbunterteilung in Rot, Gelb und Weiß für die jeweiligen Lichtkategorien. Die Materialwahl zielt auf Witterungsbeständigkeit und Vibrationsresistenz ab, wie sie bei Anhängerbetrieb typisch sind. Die Oberfläche ist transparent/getönt in den entsprechenden Farben, um eine korrekte Lichtdurchlässigkeit zu gewährleisten und die jeweiligen Zulassungskennzeichnungen zu erfüllen.
Maße und physische Informationen
- Abmessungen (B x H x T): 158 x 64 x 51 mm
- Montageposition: linke Seite
- Elektrischer Anschluss: Flachstecker (Flat connector)
Elektrische Anforderungen und Lampen
Das Glas ist ausgelegt für folgende Lampen: zwei Stk. P21W (für Schlusslicht/Bremslicht) und eine Stk. R10W (für Blinker/Kennzeichenbeleuchtung je nach Verwendung). Stellen Sie bei einem Austausch sicher, dass die richtigen Lampen und funktionierende Fassungen verwendet werden.
Zulassungen und Kompatibilität
Das Produkt trägt die relevanten Typgenehmigungen: E1 01559 und E1 0153329, die die Übereinstimmung mit den geltenden europäischen Anforderungen für Anhängerleuchten anzeigen. Es wurde speziell für die Jokon Dreikammerleuchte BBS 510 / 516 entwickelt; prüfen Sie bei einem Austausch die physischen Abmessungen und Befestigungsbohrungen am vorhandenen Gehäuse, um die Kompatibilität sicherzustellen.
Praktische Hinweise zur Montage
- Prüfen Sie, ob die verwendete Flachsteckverbindung zum Kabelbaum des Fahrzeugs/Anhangers passt und ob die Masseverbindung intakt ist.
- Vermeiden Sie Kratzer an der Dichtfläche; verwenden Sie eine geeignete Dichtung, um eine wasserdichte Montage zu gewährleisten.
- Ersetzen Sie Lampen und prüfen Sie nach der Montage die Dichtheit, um Kondensation und Korrosion im Gehäuse zu vermeiden.
Identifikation
Dieses Ersatzteil wird unter der Marke Jokon geliefert und ist mit der Herstellernummer (MPN) 102.98.42 und GTIN 10.6014.111 gekennzeichnet. Verwenden Sie diese Nummern bei der Bestellung oder Anfrage, um das korrekte Ersatzteil für die BBS 510 / 516-Serie sicherzustellen.
Hinweis
Informationen zu Liefer- oder Verpackungseinheiten wurden weggelassen, um Verwechslungen mit Einzelhandelslieferungen zu vermeiden; kontaktieren Sie den Lieferanten oder Ersatzteilhändler für Angaben zu Packungsgrößen und Lieferung.
