Anhänger Stecker 3-Polig Kasten

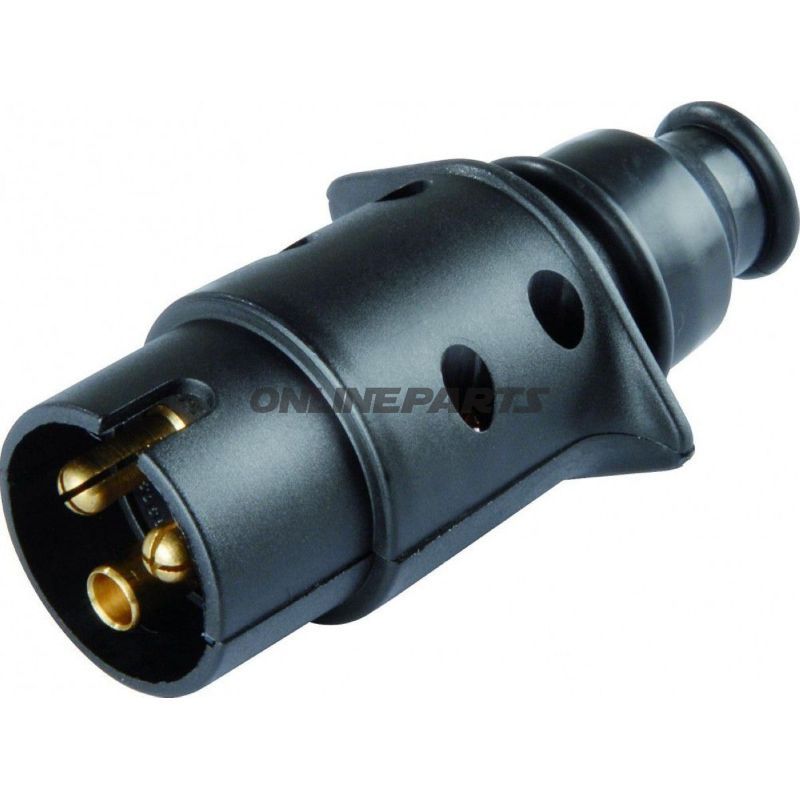

3-poliger 24V-Boxstecker aus Kunststoff für Anhänger- und Fahrzeuginstallationen

Dieser 3-polige Boxstecker ist für 6–24-V-Installationen vorgesehen, typischerweise verwendet an Anhängern, Trailern und leichten Fahrzeugen für Signal- und Stromverbindungen. Das Produkt ist identifiziert mit der MPN 146.78.85 und GTIN 4026736035969.

Funktion

• Bietet eine robuste, dämpfende Verbindung zwischen Fahrzeug und Anhänger/angeschlossenem Zubehör für Signal- und Stromfunktionen.
• Ausgeführt als Boxstecker mit Gummidichtung, die das Eindringen von Schmutz und Feuchtigkeit in die Kontaktverbindung verhindert.
• Schraubanschlüsse ermöglichen eine feste, mechanische Verbindung der Leiter und erleichtern Austausch oder Wartung im Feld.

Materialien und Konstruktion

• Gehäuse: Robuster Kunststoff (Kunststoff) ausgewählt wegen Korrosionsbeständigkeit und geringem Gewicht. Die Eigenschaften des Kunststoffs machen den Stecker widerstandsfähig gegen mechanischen Verschleiß im normalen Gebrauch und verringern das Risiko von elektrischer Korrosion im Vergleich zu unisolierten Metallgehäusen.
• Dichtung: Gummidichtung um das Kabel sorgt für verbesserten Schutz gegen Feuchtigkeit und Schmutz an der Kabeleinführung.
• Kontakte und Schraubanschlüsse: Ausgelegt, um eine sichere Leiterverbindung mit Standardleitern zu gewährleisten; die Schraubanschlüsse erleichtern das Erreichen des korrekten Kontaktdrucks bei der Montage.

Elektrische Daten und Abmessungen

• Spannungsbereich: 6–24 V, geeignet für typische Fahrzeug- und Anhängeranwendungen.
• Belastbarkeit bei 24 V: 16 A für 1,5 mm² Leiter und 25 A für 2,5 mm² Leiter.
• Dauerbelastung: 20 A (angegeben als maximale Dauerstromstärke unter kontinuierlichem Betrieb).
• Länge: 90,5 mm (Gesamtabmessung des Steckers von Rückkappe bis Vorderseite).

Praktische Anwendung und Kompatibilität

• Geeignet für Standard-3-polige Anhänger- und Trailerinstallationen, bei denen 6–24-V-Systeme eingesetzt werden.
• Passend für Installationen, die eine dichte, verschraubte Verbindung erfordern und bei denen eine Gummidichtung gegen Witterung und Schmutz benötigt wird.
• Die Montage erfordert grundlegendes Werkzeug (Schraubendreher) und Kenntnisse über korrekte Kabelquerschnitte und Anzugsmomente für die Schraubklemmen.

Technische Hinweise und Installationstipps

• Stellen Sie sicher, dass Sie den Kabelquerschnitt entsprechend der Belastungsanforderung wählen (1,5 mm² oder 2,5 mm²), um die angegebenen Stromgrenzen zu erreichen.
• Die Dichtung um das Kabel sollte bei Wiedermontage nach längerer Nutzung überprüft werden; bei Anzeichen von Rissen oder Versprödung austauschen.
• Vermeiden Sie übermäßiges Anziehen der Schraubklemmen, um Beschädigungen des Leiters und des Gehäuses zu verhindern.

Identifikation

Die Artikelnummer (MPN) des Produkts ist 146.78.85 und die GTIN ist 4026736035969. In den Produktdaten ist kein Markenname angegeben.

Die obige Beschreibung deckt Funktion, Materialien, elektrische Eigenschaften sowie praktische Überlegungen bei Verwendung und Montage ab und richtet sich an Mechaniker und Motorradbesitzer, die 3-polige Boxstecker in 6–24-V-Systemen montieren oder warten müssen.
