Montagesatz für Crash Pads (LSL) mit Adapterplatte — modelspezifisches Set
Produkt: Montagesatz für Crash Pads von LSL (MPN: 711.05.43, GTIN: 4251342910618). Dieses Set besteht aus modelspezifischen Aluminiumkomponenten und dazugehörigen Adapterplatten, die für die Montage am Motorradrahmen konzipiert sind.
Funktion und Platzierung

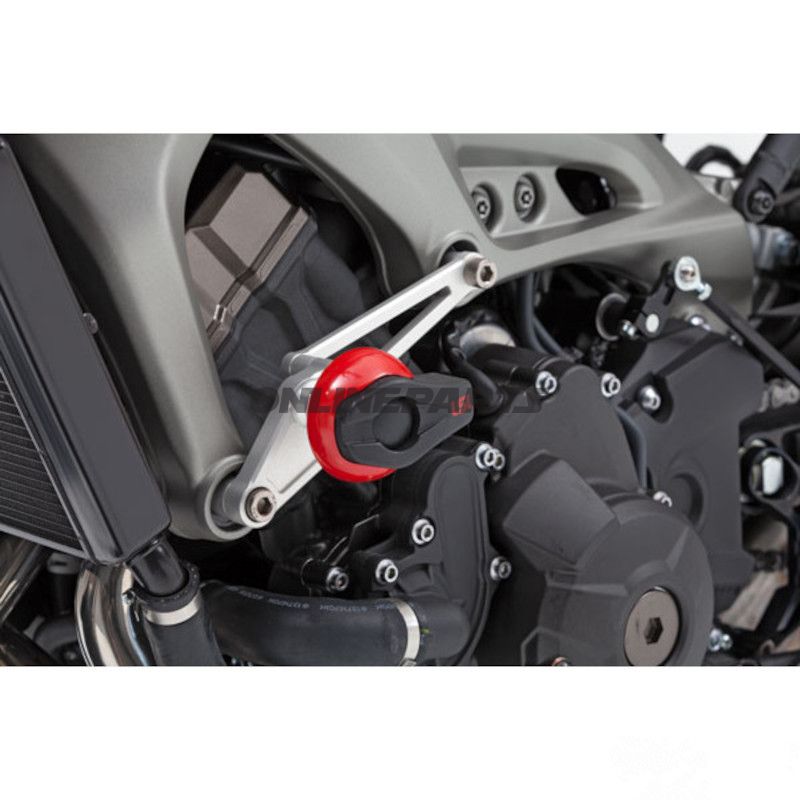

Der Montagesatz dient als Verbindungselement zwischen Crash Pad/Rahmen-Slider und dem Motorradrahmen. Die Adapterplatte wird am Rahmen befestigt, danach wird der Montagesatz an der Adapterplatte verschraubt. Auf diese Weise überträgt die mechanische Verbindung des Sets die Belastungen vom Crash Pad auf den Rammepunkt im Falle eines Sturzes oder Umkippens.
Materialwahl und Eigenschaften
- Material: Anodisiertes oder effektiv oberflächenbehandeltes Aluminium (modelspezifisch). Aluminium wird aufgrund der Kombination aus geringem Gewicht und ausreichender Festigkeit als Montagebasis gewählt.
- Bearbeitung: Maßgeschneiderte Adapterplatten und präzisionsgebohrte Montageflächen gewährleisten eine korrekte Passform und reduzieren das Risiko einer falschen Spannung am Rahmen.
- Korrosionsschutz: Die Oberflächenbehandlung begrenzt die Korrosion zwischen rostfreien Stahlbolzen und Aluminiumplatten, jedoch wird eine Kontrolle nach der Montage bei häufigem Fahren in salzhaltiger oder feuchter Umgebung empfohlen.
Montage und Wartung
- Der Montagesatz ist dafür vorgesehen, mit den mitgelieferten Adapterplatten, die bereits am Rahmen montiert sind, verschraubt zu werden. Achten Sie darauf, die Drehmomentangaben des Crash Pad-Herstellers oder die Anweisungen des Herstellers für die korrekte Schraubenspannung zu befolgen.
- Überprüfen Sie den Lockerungsgrad und die Korrosion an Bolzen und Gewinden bei der ersten Wartung nach 100–200 km und danach regelmäßig bei normaler Wartung.
- Verwenden Sie Schraubensicherungsmittel nur nach den Empfehlungen des Herstellers; Übergebrauch kann die spätere Demontage erschweren.
- Bei sichtbaren Verformungen der Adapterplatte oder der Flansche des Sets sollten die Teile gründlich auf Risse inspiziert und gegebenenfalls ersetzt werden, da die Passform und die Verriegelungsmechanismen betroffen sind.
Kompatibilität und Fahrzeugtyp
Die angegebenen Fahrzeuge sind Yamaha XSR 900 A aus den Jahren 2016–2017. Die XSR 900 ist ein Street-Retro/Standardmotorrad, das auf den täglichen Gebrauch und sporadische sportliche Nutzung ausgelegt ist; sie kombiniert relativ hohe Leistung mit einem exponierten Rahmen und Motor, an dem häufig Crash Pads montiert werden, um Rahmen und Motorblock bei einem Umkippen zu schützen. Passt unter anderem zu Yamaha XSR 900 A (ca. 2016–2017).
Empfohlene Kontrollpunkte im Zusammenhang mit der Montage
- Überprüfen Sie den Zustand der Rammepunkte (Gewindetiefe, eventuelle frühere Reparaturen) vor der Befestigung der Adapterplatten.
- Untersuchen Sie das Material von Bolzen und Muttern — verwenden Sie korrosionsbeständige Bolzen, wenn die Fahrbedingungen dies erfordern.
- Nach der ersten kurzen Fahrt: Nachziehen aller Bolzen/Befestigungspunkte und erneute Kontrolle bei den nächsten Wartungsintervallen.
Kompatible Fahrzeuge (Beispiele)
- Yamaha XSR 900 A — 2016
- Yamaha XSR 900 A — 2017
Zusätzliche Hinweise
MPN 711.05.43 kann im Werkstattteiljournal zur Nachverfolgbarkeit bei späteren Wartungen oder Reklamationen erwähnt werden. GTIN 4251342910618 ist nützlich für die Lagerverwaltung oder den Einkauf. Die Marke ist in den Produktdaten nicht angegeben, aber die MPN deutet auf eine LSL-Zubehörübereinstimmung hin.
