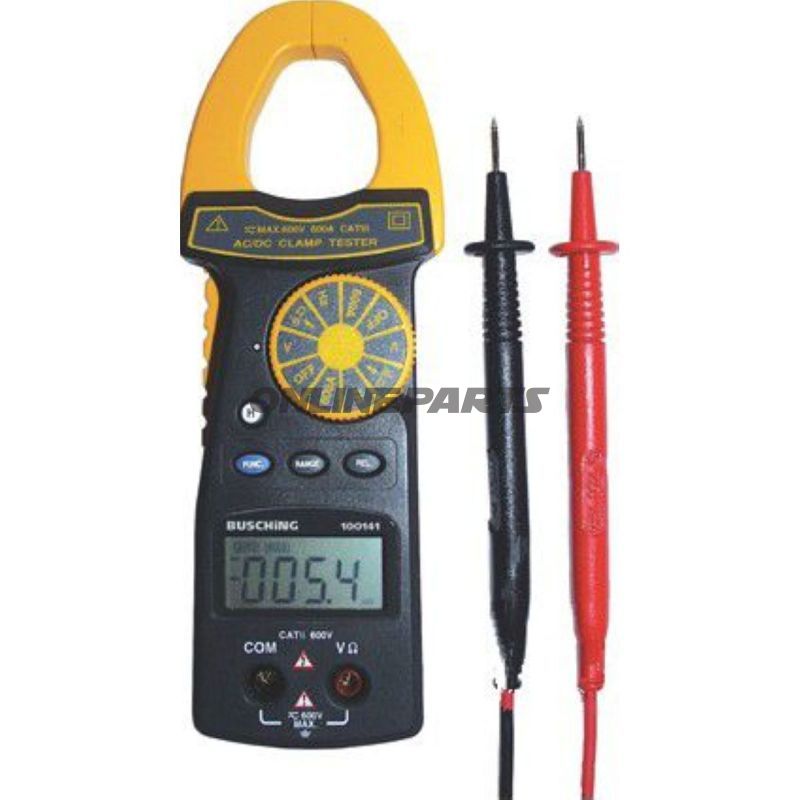

Amperemesszange Dig.2000A

Digitales Clamp-Meter zur Strommessung (bis 2000 A) — für elektrische Messungen an Fahrzeugen und Installationen

Produktübersicht
Dieser digitale Clamp-Meter (GTIN: 4026736530020, MPN: 609.03.85) ist ausgelegt zur Messung von DC- und AC-Strömen mit einer Maximalkapazität von 2000 A durch den Klammer-/Clamp-Anschluss sowie eine Reihe zusätzlicher elektrischer Messfunktionen. Das Instrument richtet sich an Mechaniker, technische Monteure und erfahrene Motorradfahrer, die präzise Messwerte bei Fehlersuche und Überprüfung elektrischer Schaltungen benötigen.

• Funktion: Strommessung über Klemme (Clamp) und direkten Eingang, Spannungsmessung (DC/AC), Widerstand, Kapazität, Frequenz und Tastverhältnis (Duty Cycle).
• Anwendung: Messung von Generator- und Lade-Schaltkreisen, Anlasserrelais, Stromverbrauch in Kabeln und Bauteilen, Kontrolle von Signalen und Pulsen für Motorsteuerungen usw.
• Inklusive: 9-V-Blockbatterie und Prüflitzen/Prob.

Maße und Handhabung
Maße: 255 x 73 x 38 mm. Gewicht: ca. 0,8 kg, was das Gerät handhabbar macht bei Arbeiten im Motorraum und bei Außenreparaturen. Die physischen Abmessungen und die Klemmbiege sind so ausgelegt, dass Kabel und Leiter in üblichen Fahrzeuginstallationen aufgenommen werden können.

Messbereiche und Genauigkeit

• Strom (DC/AC):
  • Direkt (Probe): 0–240 mA ±1,2%
  • Klemme: 0–600 A ±2% (Auflösung 0,1 A)
  • Klemme: 0–2000 A ±2% (Auflösung 1 A)
• Spannung:
  • DC: 200 mV ±0,5% und 0–1000 V ±1%
  • AC: 0–1000 V ±1,2%
• Widerstand: 0–240 MΩ ±1%; 2,4 kΩ–2,4 MΩ ±32%; 2,44 MΩ–24 MΩ ±33% (angezeigter Bereich zeigt verminderte Genauigkeit in hohen Bereichen).
• Kapazität: 25 nF – 25 µF ±3%.
• Frequenz: 0–100 kHz ±1% (bei Signalen >5 V).
• Tastverhältnis (Duty Cycle): 1%–99% ±1%.

Materialien und Aufbau
Gehäuse aus robustem Kunststoff geeignet für Werkstattbetrieb; das Klemmen-Element und das Kontaktmaterial wurden gewählt für elektrische Isolation und mechanische Haltbarkeit bei wiederholtem Gebrauch. Die Elektronik des Instruments ist kalibriert, um stabile Messungen innerhalb der angegebenen Genauigkeiten zu liefern, ohne übertriebene Labor-Genauigkeiten in extremen Bereichen vorzuspielen.

Technische Vorteile in der Anwendung

• Möglichkeit sowohl Clapm- als auch Direktmessungen bietet Flexibilität bei Arbeiten an Fahrzeugen, bei denen das Abtrennen von Leitungen unpraktisch sein kann.
• Breites Messspektrum (von Milliampere bis 2000 A) deckt alles ab von Signal- und Sensorströmen bis hin zu Start- und Lade-Schaltkreisen.
• Inklusive Prüfleitungen erleichtern den Wechsel zwischen Funktionen ohne zusätzliches Zubehör.

Kompatibilität und Anwendungshinweise
Das Instrument eignet sich für Auto- und Motorradinstallationen, industrielle Niederspannungssysteme und elektrische Prüfaufgaben innerhalb der angegebenen Spannungs- und Stromgrenzen. Beim Messen in hohen Widerstandsbereichen und sehr kleinen Kapazitäten sollte man auf verminderte Genauigkeit achten, wie angegeben. Halten Sie die Klemme zentriert um jeweils eine Leitung, um falsche Messwerte durch parallele Leiter zu vermeiden.

Identifikation
Das Produkt wird ohne eine Markenbezeichnung in den Daten geliefert, kann jedoch eindeutig identifiziert werden durch GTIN 4026736530020 und Fertigungsnummer MPN 609.03.85.

Sicherheit und Betrieb
Verwenden Sie geeignete Sicherheitsmaßnahmen beim Messen von Spannung und Strom in Fahrzeugen und Installationen: Befolgen Sie die Anweisungen des Herstellers für sichere Arbeiten, verwenden Sie isolierte Messwerkzeuge und vermeiden Sie den Kontakt mit freiliegenden Leitern unter spannungsführenden Bedingungen.
