Altölaufnehmer Druckentlüftungmit Rundtrichter

Ölabscheider für Druckentlastung (mobiler Empfänger für gebrauchten Öl)

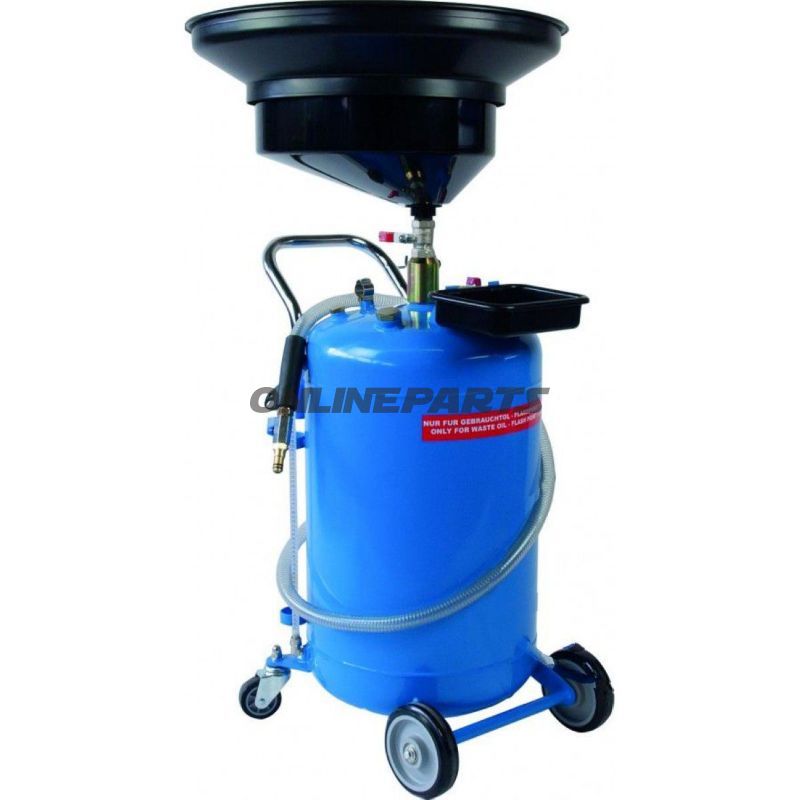

Produktübersicht: Dies ist ein mobiler Ölabscheider für Druckentlastung ohne Absaugung, konzipiert für sichere Aufnahme und Entlastung von gebrauchtem Öl (AOG 1003/3). Das Produkt von Rapid (MPN: 650.50.10, GTIN: 4030704500175) ist für den Betrieb unter Hebeböcken und in anderen Werkstattumgebungen ausgelegt, in denen gebrauchte Öle aufgenommen und über Druckluft entlastet werden sollen.

Funktion und Anwendung

• Die primäre Funktion des Sammelbehälters besteht darin, gebrauchte Öl mittels einer runden Trichtrutsche (Ø 600 mm) aufzunehmen und eine sichere Aufbewahrung und Entleerung ohne elektrische Saugvorrichtung zu gewährleisten.
• Die Entleerung erfolgt pneumatisch über Druckluft (Druckentlastung/Druckabbau), wodurch das Öl aus dem Behälter durch Überdruck kontrolliert abfließt.
• Der integrierte transparente SpiralSchlauch (2 m) fungiert sowohl als Abgangsschlauch als auch als visueller Füllstandsanzeiger, sodass der Bediener den Stand während der Arbeit sehen kann.

Material und Konstruktion

• Die Konstruktion ist auf Werkstatthaltbarkeit ausgelegt: robuster Ölbehälter, Metallrahmen und praktische Rollen für Mobilität. Das Gewicht beträgt ca. 35 kg, was eine solide mechanische Ausführung ohne unnötiges Leichtbaumaterial widerspiegelt.
• Der Trichter hat einen Durchmesser von 600 mm, dimensioniert für eine effektive Aufnahme aus dem Motorraum und Spalten unter Hebebühnen.
• Der Einsatz eines klarsichtigen, gewebten Spiral-Schlauchs erleichtert die Füllstandablesung und gewährleistet eine robuste, ölbeständige Verbindung zum Entleerungsventil.

Technische Eigenschaften

• Behältervolumen: 80 Liter, geeignet für typische Werkstattanwendungen ohne häufiges Entleeren.
• Einstellbarer Betriebs-/Entlastungsdruck: Druckreduktionsventil voreingestellt auf 0,8 bar für stabile und sichere pneumatische Entlastung.
• Arbeitsbereich in Höhe: min. 1.200 mm bis max. 1.600 mm, wodurch die Einheit unter verschiedenen Hebhöhen verwendbar ist.
• Abstand von Saug-/Abgangsschlauch: 2.000 mm (transparent mit Spiral), der ebenfalls als visueller Füllstandsanzeiger fungiert.
• Abmessungen (L x B x H): 500 x 500 x 1.250 mm — kompakter Stand mit ausreichender Kapazität.
• Gewicht: 35 kg.

Sicherheit und Bedienung

• Die Einheit ist mit einem Sicherheitsventil zum Verhindern von Überdruck beim Entlasten ausgestattet.
• Es gibt einen Sperrhahn und eine Klemme- bzw. Verriegelungsschraube für das Druckentlastungssystem, damit der Entleerungsprozess präzise gesteuert werden kann.
• Zwei der Räder sind lenkbar mit einem Lenker, was das Manövrieren im Werkstattumfeld erleichtert und sicherer macht.

Kompatibilität und Anwendungsbereiche

• Geeignet zur Aufnahme von gebrauchten Motorölen und ähnlichen Ölprodukten, klassifiziert als AOG GF AIII VbF in Werkstätten und Servicestellen.
• Entworfen für den Einsatz unter Hebeböcken und in anderen Situationen, in denen gravitatives Sammeln in einen Trichter bevorzugt wird gegenüber elektrischer Absaugung.

Identifikation

• Marke: Rapid. Das Modell wird unter der Produktlinie des Herstellers mit der Artikelnummer MPN 650.50.10 geliefert.
• GTIN: 4030704500175 — kann zur eindeutigen Identifikation in Lager- und Beschaffungssystemen verwendet werden.

Hinweise zum Betrieb und zur Wartung

• Überprüfen Sie Druckreduktionsventil und Sicherheitsventil regelmäßig auf Dichtheit und korrekte Funktion. Das Ventil ist werkseitig auf 0,8 bar eingestellt.
• Reinigen Sie den Trichter und den transparenten Schlauch bei Bedarf, um Anhäufung von Schmutz zu vermeiden und eine korrekte visuelle Füllstandsanzeige zu gewährleisten.
• Verwenden Sie den Absorber nicht für entflammbare Flüssigkeiten oder Lösungsmittel, es sei denn, die Herstellerspezifikationen gestatten dies ausdrücklich.

Dieses Produkt ist für Fachpersonen in Werkstätten und Servicezentren entwickelt, die eine praktische, pneumatikbetriebene Lösung zur Aufnahme und Entleerung von gebrauchten Öl benötigen. Die Kennzeichnung Rapid, MPN 650.50.10 und GTIN 4030704500175 kann bei Bestellung und Dokumentation verwendet werden.
