ALTOELENTSORGUNGSSTEUERUN für.DOPPELMEMBRANPUMPE

Steuerung zur Entsorgung von gebrauchten Ölen für eine Doppelmembranpumpe

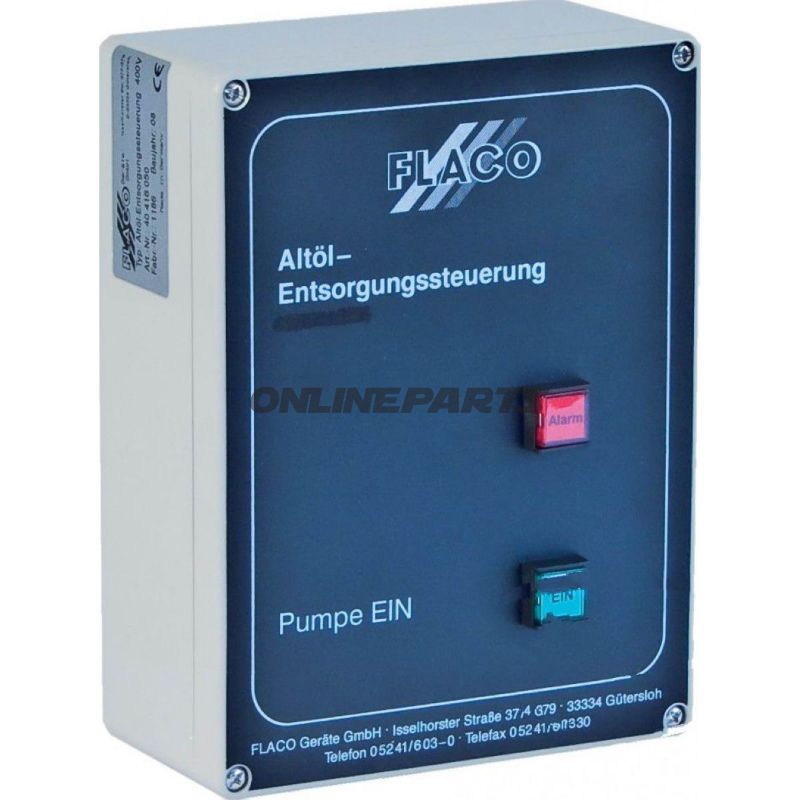

Produkt: Steuerung zur Entsorgung von gebrauchten Ölen für eine Doppelmembranpumpe von Flaco (MPN: 650.89.72, GTIN: 40 416 060). Diese Einheit dient der Steuerung von pneumatischen Doppelmembran-Ölförderpumpen und der Handhabung der Füllstandüberwachung in Zwischenbehältern oder Sammelbehältern.

Funktion und Anwendung

• Die Steuerung schaltet die Ölförderpumpen ein und aus, basierend auf dem Signal des unteren Füllstandschalters im Zwischenbehälter oder im Sammelrand, wodurch der automatische Zuführungsprozess von gebrauchten Ölen zur weiteren Aufbereitung oder Lagerung sichergestellt wird.
• Es besteht eine integrierte Alarmoption bei Überfüllung über einen oberen Füllstandschalter (Zubehör). Der Alarm wird als SUMME bei hohem Stand aktiviert, um vor einer Füllstandüberschreitung zu warnen.
• Manuelle Ein-/Aus-Funktion zur direkten Bedienung der Pumpe bei Bedarf oder Wartung.
• Potentialfreie Kontakte (Wechsler) ermöglichen den Anschluss externer Sirene oder Leuchte für eine lokale Alarmfunktion, ohne die eigene Versorgungselektronik der Steuerung zu belasten.
• Bus-Kommunikation ermöglicht den Anschluss an andere Steuerungen und an die Überfüllsicherung BC-1 zur integrierten Prozessüberwachung.

Materialien und elektrische/industrielle Eigenschaften

• Schutzarten IP54, d. h. Schutz gegen schädliche Mengen von Staub und Schutz gegen Spritzwasser aus allen Richtungen. Geeignet für gängige Werkstatt- und Betriebsumgebungen, jedoch nicht für direkte Hochdruckreinigung oder vollständig staubdichte Installation ohne zusätzliches Gehäuse.
• Ausgelegt für pneumatische Doppelmembran-Ölförderpumpen mit elektromagnetischem Druckluftventil bei 230 V. Das bedeutet, dass die Steuerung das Steuersignal an das Magnetventil liefert oder schaltet, nicht direkt die Luft- oder Ölversorgung.
• Potentialfreie Kontakte sichern galvanische Trennung bei externer Alarmanbindung, was das Risiko von Störungen zwischen Steuerlogik und externem Equipment reduziert.

Kompatibilität und Installation

• Speziell ausgelegt für pneumatische Doppelmembranpumpen mit 230 V Luftmagnetventil. Ventiltyp und Steuerspannung bei der Installation prüfen, um Kompatibilität sicherzustellen.
• In bestehende Anlagen über Busverbindung integrierbar und kompatibel mit der Überfüllsicherung BC-1. Empfehlenswert für Systeme mit separaten Füllstandsensors in Zwischenbehälter oder Sammelm optional.
• Platzieren Sie das Gerät trocken und unter Dach, damit der IP54-Schutz nicht durch direkte Wasserstrahlen oder starken Staub belastet wird.

Sicherheit und Wartung

• Beachten Sie lokale Installationsvorschriften für elektrische Anschlüsse bei 230 V und für pneumatische Verbindungen. Vor Wartungsarbeiten Netz trennen.
• Regelmäßige Prüfung des Betriebs des Füllstandschalters und der Verbindungen zum Alarmausgang, um korrekte Funktion bei hohem Stand sicherzustellen.
• IP54-Gehäuse reduziert den Reinigungsaufwand der Elektronik, aber bei verschmutzter Umgebung regelmäßige Prüfung der Dichtungen und Kabeldurchführungen empfehlen.

Identifikation: Das Produkt ist vom Hersteller Flaco gekennzeichnet (MPN 650.89.72) und GTIN 40 416 060. Diese Referenzen können beim Einkauf, Ersatzteil-Anfragen oder bei der Integration in die Dokumentation der Anlage verwendet werden.

Diese Beschreibung setzt die Verwendung in industriellen oder werkstattartigen Umgebungen durch Personen mit Kenntnissen zu pneumatischen Fördersystemen und elektrischen Steuerungssystemen voraus. Kontaktieren Sie die technische Dokumentation oder den Support des Herstellers für detaillierte elektrische Diagramme und Montageanleitungen.
