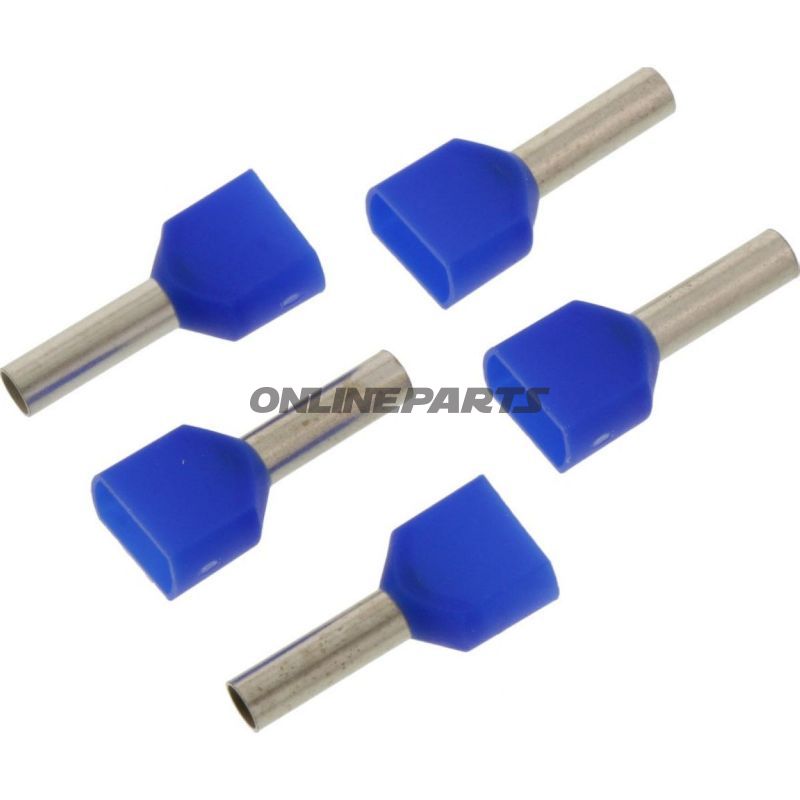

Aderendhülsen Dp 2.5X10mm Jmppackung 5 Stück

Endemuffe, doppelt mit Plastikhülle für elektrische Verbindungen (2,5 mm², Länge 10 mm)

Produktbeschreibung
Diese doppelte Endemuffe von JMP (MPN: 158.01.72, GTIN: 4043981273885) ist dafür ausgelegt, zwei Leiter sicher in den elektrischen Schaltungen eines Motorrads abzuschließen oder zu verbinden. Die Endemuffe wird mit einer isolierenden Plastikhülle geliefert, die die gequetschte Verbindung vor Kurzschlüssen und mechanischer Abnutzung schützt. Die Konstruktion entspricht DIN 46228-Standards und ist für Leitungsquerschnitte bis zu 2,50 mm² bei einer Gesamtlänge von 10,0 mm vorgesehen.

• Typ: Doppelendmuffe mit Plastikhülle
• Maße und Anwendung: Für Leiter von 1,5 mm² bis 2,5 mm², Länge 10,0 mm
• Isolierung: Farbe blau, integrierte Kunststoffisolierung zum elektrischen Schutz
• Standard: DIN 46228
• Verpackung: Wird als kleine Einheit verpackt geliefert (in den Herstellerdaten als Packung angegeben)

Funktion und Anwendungsbereiche
Die primäre Funktion der Endemuffe besteht darin, eine mechanisch stabile und elektrisch zuverlässige Verbindung durch Aufpressen (Krympe-/Pressezange) auf unisolierten Leitern zu schaffen. Die doppelte Ausführung ermöglicht zwei Leiter in einer kontaktierenden Metallhülse zusammenzuführen, was praktisch ist beim Zusammenführen von Verzweigungspunkten, Reparaturen oder dem Austausch kurzer Leitungsenden im Fahrzeugnetz. Die isolierende Plastikhülle reduziert das Risiko eines Kurzschlusses und hilft, die Verbindung in üblichen Betriebsumgebungen vor Schmutz und Feuchtigkeit zu schützen.

Material und Eigenschaften
Die Endemuffe besteht aus Metall (leitende Hülse), geeignet zum Aufpressen; die Plastikhülle besteht aus elektrisch isolierendem Material mit ausreichender mechanischer Festigkeit, um den normalen Umgang zu tolerieren. Produktdaten geben an, dass die Verbindung nicht gelötet wird und kein Schrumpf- oder Heißkleber verwendet wird. Der Temperaturbereich wird bis -105 °C angegeben (Anwendungsgrenzen sollten in Bezug auf die spezifische Fahrzeugumgebung und die Nähe zu Wärmequellen überprüft werden).

Technische Vorteile

• Einfache und schnelle mechanische Aufbringung mit standardmäßiger Presseinrichtung/Werkzeug für Endhülsen
• Doppelhülse ermöglicht das Verbinden von zwei Leitern ohne zusätzliche Komponenten
• Isolierte Plastikhülle reduziert Exposition und das Risiko von elektrischen Fehlern in engen Kabelbäumen
• Entspricht DIN 46228, was Kompatibilität mit gängigen elektrischen Montageroutinen gewährleistet

Kompatibilität und Montagehinweise
Diese JMP-Endemuffe eignet sich für gängige elektrische Installationen an Motorrädern und anderen kleinen Fahrzeugen, bei denen der Leitungsquerschnitt im Bereich 1,5–2,5 mm² liegt. Für eine korrekte Arbeitsweise muss der Leiter gleichmäßig abisoliert, in die Metallhülse eingeführt und mit dem appropriately dimensioniertem Presswerkzeug gepresst werden, um mechanischen und elektrischen Kontakt sicherzustellen. Vergewissern Sie sich stets, dass die blaue Farbkennzeichnung mit dem verwendeten Querschnitt in Ihrer Werkstattpraxis übereinstimmt.

Identifikation
Brand: JMP
MPN: 158.01.72
GTIN: 4043981273885

Hinweis
Die Angaben zur Packungsmenge stammen aus den Herstellerangaben. Entfernen Sie ggf. Verpackung- oder Großhandelsinformationen; prüfen Sie bei der Bestellung, ob die Liefereinheit der gewünschten Stückzahl entspricht.
