Aderendhülsen 50.0X20mm Jmppackung 5 Stück

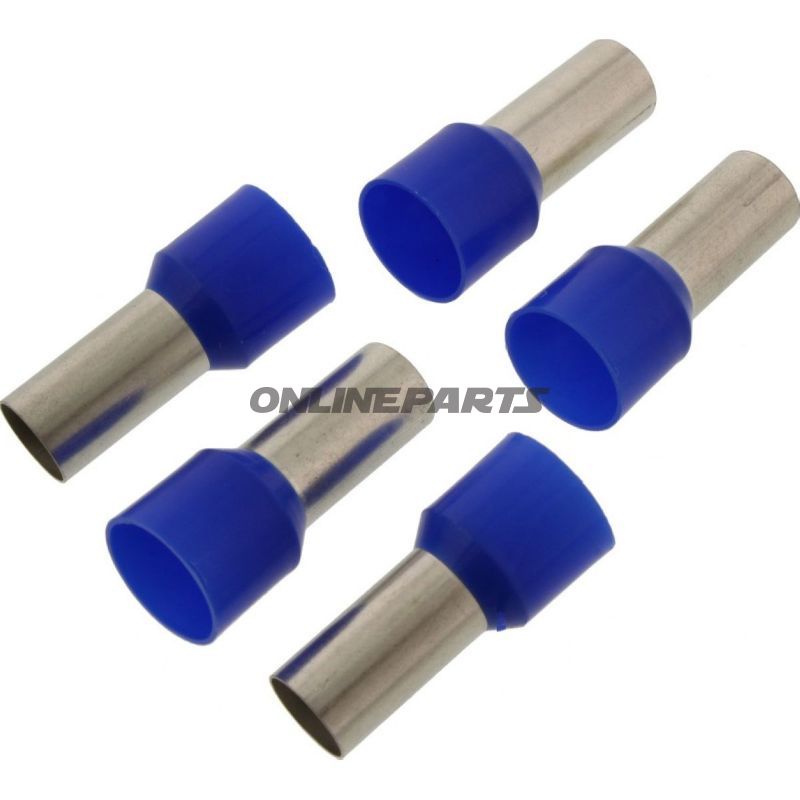

Endemuffe 50,0 x 20 mm mit Plastikhülse für Kabelschuh (JMP, MPN 158.01.63)

Produktübersicht: Diese Endmuffe von JMP (MPN 158.01.63, GTIN 4043981273793) ist ein isoliertes Leiterenderör mit Plastikhülse, konzipiert, um elektrische Verbindungen auf Kabeln mit Querschnitt bis 50,0 mm² sicherzustellen. Die Länge des metallisierten Röhrenteils beträgt 20,0 mm, und das Produkt erfüllt die DIN 46228-Norm für Endhülsen.

• Marke: JMP
• MPN: 158.01.63
• GTIN: 4043981273793
• Farbe: Blau
• Typ: Isolierte Endmuffe / Leiterenderör

Funktion und Anwendung: Die Endmuffe wird verwendet, um isolierte Leiterenden abzuschließen und zu stabilisieren, bevor sie in Schraubklemmen, Klemmleisten oder Stecker eingesetzt werden. Das metallisierte Röhrenteil sorgt für guten elektrischen Kontakt beim Pressen/Crimpen, während die Plastikhülse vor mechanischer Beschädigung und Kurzschlussgefahr zwischen benachbarten Leitern schützt. Das Produkt ist sowohl für industrielle Installationen als auch für Fahrzeug-/Motorradanwendungen geeignet, in denen robuste und reproduzierbare Crimpverbindungen erforderlich sind.

Werkstoffauswahl und Eigenschaften:

• Metallteil: Elektrolytisch vernickelt oder entsprechendes Metallrohr (typisch Kupferbasis) für niedrigen Kontaktwiderstand und Korrosionsbeständigkeit bei korrekter Montage.
• Isolierung: Kunststoff/Hülse, farbcodiert blau zur Identifikation des Querschnitts (bis 50,0 mm²). Die Hülse bietet elektrische Isolierung und erhöhte Seitenstabilität in der Klemme.
• Temperaturbeständigkeit: Angegebene Beständigkeit bis -105 °C (die Angabe weist auf den niedrigen Temperaturbereich der Materialien hin; bei hoher Belastung sollte die Betriebstemperatur in der Anwendung überprüft werden).
• Gelötet oder lötfrei: Das Produkt ist nicht gelötet; elektrische Verbindung wird durch Crimpen/Druck hergestellt.

Technische Details (zusammengefasst):

• Geeignet für Kabelquerschnitt: bis zu 50,0 mm²
• Länge: 20,0 mm
• DIN-Standard: 46228
• Isoliert: Ja
• Wärmeschrumpfung: Nein
• Gelötet/gelötlose Verbindung: Nein (Crimpung erforderlich)

Kompatibilität und Montage: Die Endmuffe ist für mechanische Crimpzangen oder Druckwerkzeuge für Leiterenderör mit passenden Dies für 50 mm² ausgelegt. Bei der Montage sicherstellen, dass ausreichend abisoliert wird, die geeignete Einführlänge eingehalten wird und die Crimpzange vollständig durchdringt, um niedrigen Übergangs-widerstand und mechanische Haltbarkeit zu erreichen. Prüfen Sie immer die Abmessungen im Verhältnis zu Ihrer Schraubklemme oder dem Terminal, da die Lochdurchmesser zwischen Komponentenlieferanten variieren können.

Qualitätsüberlegungen: JPM-Produkte werden unter ihrer Herkunftsangabe (MPN 158.01.63) geliefert und tragen GTIN 4043981273793 zur Rückverfolgbarkeit. Materialzusammensetzung und Oberflächenbehandlung (z. B. Verzinnung) beeinflussen Korrosionsbeständigkeit und elektrische Leistungsfähigkeit; bei kritischen Installationen wird geeigneter Schutz vor Feuchtigkeit und Vibration empfohlen.

Hinweise: Das Produkt wird beim Lieferanten paketweise geliefert; die Stückzahl pro Packung sollte bei der Bestellung beim Distributor geklärt werden. Diese Beschreibung konzentriert sich auf technische Eigenschaften und korrekte Anwendung in praktischen Installationsszenarien.
