Aderendhülsen 4.0X10mm Jmp Packung 25 Stück Alternative: 1580153

Endemuffe (aderendehylse) 4,0 x 10 mm für isolierte Kabelenden

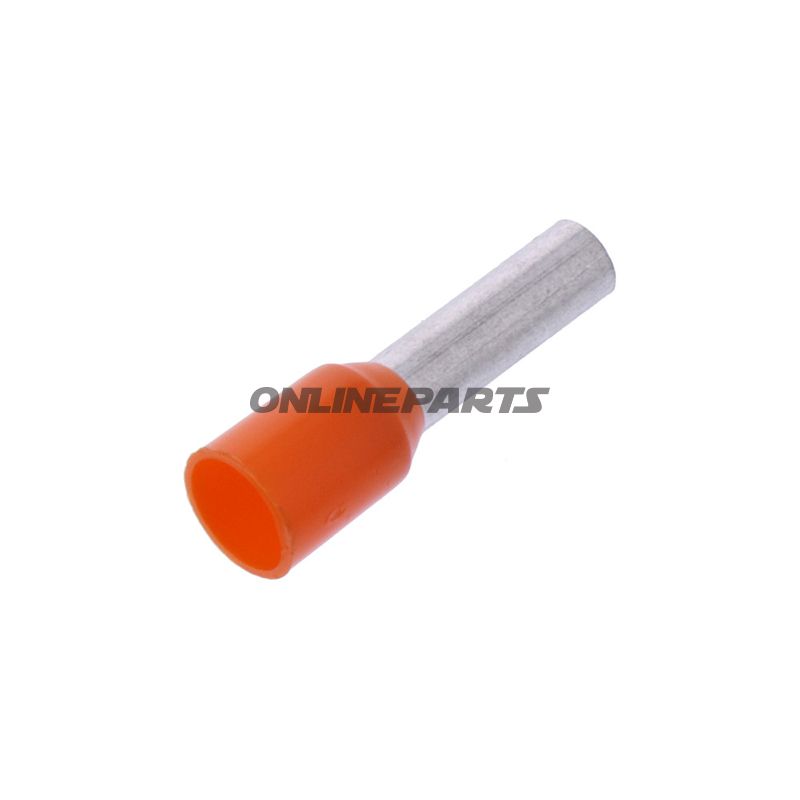

Produkt: JMP Endemuffe mit Plastikhülse, Modell MPN 158.08.80. GTIN: 4043981350241.

Diese Endemuffe ist zum Crimpen auf freiliegende Leiter gedacht, um eine gleichmäßige mechanische und elektrische Verbindung bei Einstecken in Klemmen- oder Schraubklemmen zu gewährleisten. Das Produkt wird mit einer isolierenden Plastikhülse in der französischen Farbkennzeichnung (orange) geliefert, die geeignetes Querschnittsmaß anzeigt.

Funktion

• Umhüllt den freiliegenden Leiter beim Crimpen, um das Ausfransen von Drähten zu verhindern und somit Kontakt in Schraub-Terminals und Steckverbindern zu verbessern.
• Isoliert das Ende gegen Kurzschlusrisiko bei dichter Bündelung mehrerer Leiter.
• Erleichtert das Führen von Leitern in kleine Klemmen und sorgt für eine wiederholbare, reproduzierbare Verbindung bei der Montage.

Materialien und Eigenschaften

• Kern: Metallhülse, zum Crimpen (nicht lötbar), dimensioniert für mechanische Festlegung und guten elektrischen Kontakt.
• Isolierung: Plastikhülse aus Polyolefin/thermoplastischem Material (typisch PVC/PA-Klasse je nach Anbieter), schützt vor mechanischer Belastung und Kurzschluss.
• Temperaturbeständigkeit angegeben bis -105 °C (Angabe stellt niedrige Temperaturgrenzen dar; Betriebstemperatur bei Anwendung folgt Kabel- und Installationsstandards).
• Französische Farbcodierung: orange für 2,0–4,0 mm², was die Identifizierung in Schaltschränken oder Bündeln während Service und Reparatur erleichtert.

Technische Daten

• Typ: Endmuffe / Endhülse (End Sleeves)
• Geeignetes Kabelquerschnitt: von 2,0 mm² bis 4,0 mm²
• Länge: 10,0 mm
• Isoliert: ja
• Nicht geeignet für Heißschrumpf (kein Heat-Shrink) und nicht mit integrierter Lötung (nicht gelötet)

Kompatibilität und Anwendung

Die Endmuffe eignet sich für elektrische Installationen in Fahrzeugen, Maschinen und industrieller Elektroarbeit, bei denen querschnittsweise, feindrähtige Leiter für eine Terminalverbindung vorzubereiten sind. Die Zielgruppe umfasst Mechaniker und Fachkräfte, die Kabelverlegung und Reparaturen in vorhandenen Systemen durchführen.

Praktische Hinweise bei der Montage

• Verwenden Sie eine korrekt dimensionierte Crimpzange, die für Isolations- und Kabeltyp eingestellt ist, um eine optimale mechanische Festlegung zu erreichen.
• Entfernen Sie die Isolierung in geeigneter Länge, führen Sie den Leiter vollständig in die Metallhülse ein und crimpen Sie in der Hüllensektion; prüfen Sie visuell, dass die Drähte fest sitzen.
• Überprüfen Sie, dass die Plastikhülse nach dem Crimpen nicht beschädigt ist, um die Isolationsfunktion zu erhalten.

Brand: JMP. MPN: 158.08.80. GTIN: 4043981350241.
