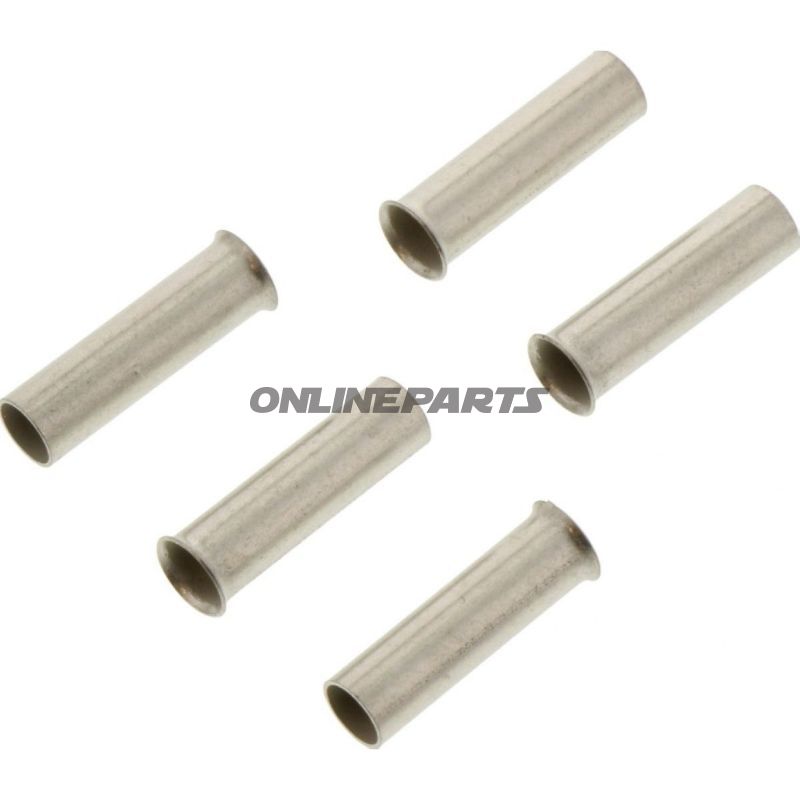

Endenmuffe unisoliert 4,0 x 12 mm für Kabelenden
Produkt: JMP Endenmuffe, unisoliert, Modell 158.01.93 (GTIN: 4043981274073). Diese unisolierte Endenmuffe ist vorgesehen zur Befestigung freigelegter Leiter und sorgt für eine definierte Kontaktfläche bei Anschluss in Klemmen und Steckdosen.
Funktion: Die primäre Funktion der Endenmuffe besteht darin, den freigelegten Leiter zu bündeln und zu formen, sodass Leitungsenden eine gleichmäßige und kompakte Profilierung erhalten. Sie verringert das Risiko von Drahtausriss, verbessert den elektrischen Kontakt in Schraubklemmen und gewährleistet eine konsistente Druckfläche beim Anziehen. Da die Muffe unisoliert ist, wird sie typischerweise in Anwendungen verwendet, bei denen zusätzlicher mechanischer oder thermischer Schutz zugänglich ist oder wo Platz- und Abmessungsanforderungen eine kompakte, metallbasierte Abschlusslösung erfordern.
Material und Eigenschaften:
- Die Muffe besteht aus Metall mit guter elektrischer Leitfähigkeit und mechanischer Stabilität — die Materialauswahl ist darauf ausgelegt, Kontaktwiderstand zu minimieren, ohne unnötiges Volumen hinzuzufügen.
- Unisolierte Ausführung bedeutet keine Kunststoff- oder Schrumpfbeschichtung; dies ermöglicht ein geringes Profil und den Einsatz in engen Installationsräumen, erfordert jedoch Aufmerksamkeit auf die Isolationsabstände im fertigen System.
- Schweißen/Löten: nicht fortlaufend – die Muffe ist für mechanischen Kontakt durch Crimpen statt gelöteter Verbindungen ausgelegt.
- Wärmedämmrohr: keines; wenn Wärme- oder elektrische Isolation erforderlich ist, sollten nach der Montage zusätzliche Isolationsmaßnahmen verwendet werden.
Dimensionen und elektrischer Kapazität:
- Kabelquerschnitt: bis zu 4,00 mm²
- Länge: 12 mm
Anwendungsbereiche und praktische Vorteile:
- Geeignet für Motorradinstallationen und andere Fahrzeuganwendungen, bei denen der Platz in Terminalgehäusen begrenzt ist.
- Reduziert das Risiko von Drahtausfransungen und verbessert die Wiederverbindungsstabilität in Schraubklemmen und -haltern.
- Bietet eine reproduzierbare Kontaktfläche bei Verwendung geeigneter Crimpwerkzeuge und gewährleistet dadurch über die Zeit konsistente elektrische und mechanische Eigenschaften.
Kompatibilität und Montage: Für Einzelleiter bis 4,0 mm² geeignet. Die Montage erfordert ein korrekt dimensioniertes manuelles oder hydraulisches Crimpwerkzeug, um eine zufriedenstellende mechanische Befestigung und niedrigen Kontaktwiderstand zu erreichen. Nach dem Crimpen sollte die Verbindung visuell und mechanisch geprüft werden, um sicherzustellen, dass der Leiter korrekt eingesetzt ist und dass die Crimpe dicht und frei von Beschädigungen der Leiteradern ist.
Technische Referenzen: Marke: JMP. MPN (Herstellerartikelnummer): 158.01.93. GTIN: 4043981274073. Für weitere technische Details können die beiliegenden technischen Daten als Referenz herangezogen werden: Typ = Endenmuffe, max. Leiterquerschnitt = 4,0 mm², keine Isolierung, kein Löten und kein Schrumpfschlauch.
Hinweise: Das Produkt wird als einzelne Endenmuffen geliefert. Da dies eine unisolierte Metallmuffe ist, sollten die Abschluss-Isolations- und Sicherheitsanforderungen separat in der Gesamtinstallation bewertet und sichergestellt werden.
