Aderendhülsen 2.5X8mm Jmp Packung 100 Stück Alternative: 1580748

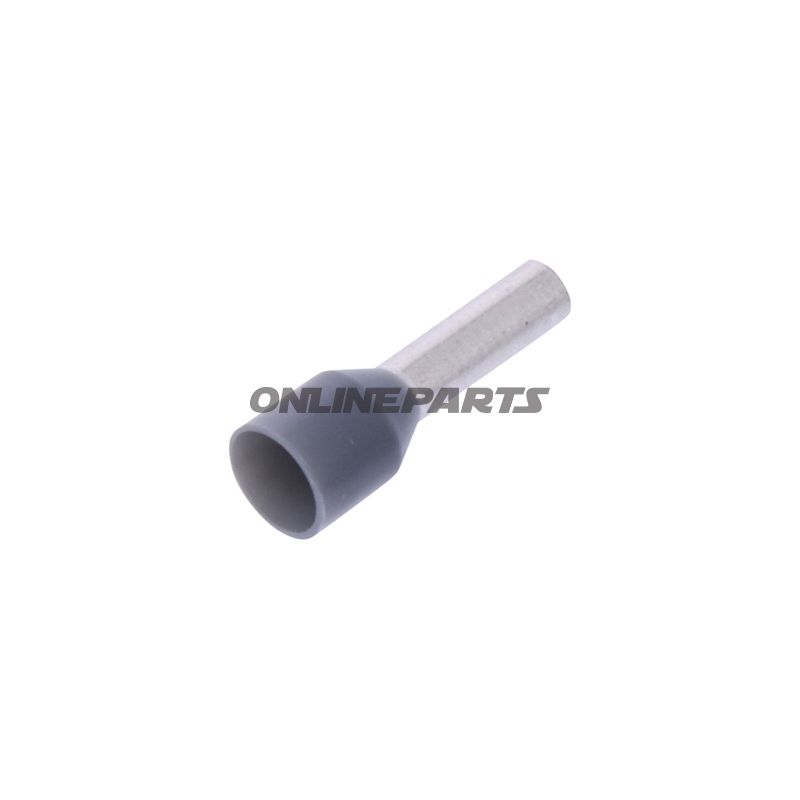

Endkappe 2,5×8 mm mit Kunststoffhülle zum Leiterabschluss

Produkt: Endkappe von JMP, MPN 158.07.66 (GTIN: 4043981349115). Diese Art Endkappe ist vorgesehen, um abisolierte Leiter zu beenden und eine gleichmäßige, isolierte Kontaktfläche beim Löten oder Schraubverbindungen zu gewährleisten.

Funktion

• Zweck der Endkappe ist es, abisolierte leitende Teile zu umschließen und zu verhindern, dass Fasern sich ausbreiten, was eine kompakte und zuverlässige Kontaktfläche bei Schnapp-, Klemm- oder Schraub-Terminals ergibt.
• Die isolierende Kunststoffhülle schützt vor Kurzschluss und mechanischem Abrieb, erleichtert zugleich die Handhabung und Montage in engen Installationsumgebungen.
• Geeignet sowohl für Feldarbeiten als auch für Werkstattmontage, bei denen eine einheitliche elektrische Verbindung und Schutz erforderlich ist.

Material und Eigenschaften

• Metallteil: Forderungslose, geprägte Metallferrule (nicht gelötete Verbindungen), dimensioniert für Leiterquerschnitt bis 2,5 mm². Die Oberflächenbehandlung des Metalls gewährleistet guten elektrischen Kontakt und mechanische Stabilität beim richtigen Pressen.
• Hülle: Isolierende Kunststoffhülle (grau, entsprechend französischem Farbsystem) schützt vor Kurzschluss und sorgt für eine einheitliche Isolationsschicht um die Ferrule.
• Temperaturbeständigkeit: Angegeben ca. -105 °C in technischen Daten (gibt niedrige Temperaturgrenzen für die Einsatzfähigkeit des Materials unter extremen Bedingungen an; beachten Sie die obere Betriebstemperaturgrenze in konkreten Anwendungen und die Datenblätter des Isolationsmaterials).
• Design: Zylindrische Ferrule mit innerer Öffnung für den Leiter und äußere Kunststoffhülle für sichere Isolierung und einfache Einsetzung in Terminals

Technische Daten

• Typ: Endkappe / End Sleeve
• Geeignet für Leiterquerschnitte: 1,5–2,5 mm²
• Länge: 8,0 mm
• Isoliert: Ja (Kunststoffkappe)
• Nicht gelötete Verbindungen (Crimpwerkzeug wird empfohlen)

Kompatibilität und Anwendung

• Geeignet für Standard-Kabelschuh- und Schraub-Terminalsituationen an Motorrädern, Elektroinstallationen und Kontrollpanelen, bei denen Leiter von 1,5–2,5 mm² verwendet werden.
• Passt zu Crimpwerkzeugen, die für isolierte Endhüllen konzipiert sind; korrektes Verpressen sorgt für niedrige Übergangswiderstände und gute mechanische Fixierung.
• Die Farbcodierung (grau) folgt dem französischen/kontinentale System, um die Identifikation in gemischten Verpackungen zu erleichtern.

Paketinformation und Identifikation

• Marke: JMP — das Produkt wird unter JMPs Artikelnummer 158.07.66 hergestellt und international identifiziert mit GTIN 4043981349115.
• Hinweis: Produktdaten stammen aus der Bezeichnung von JMP; Mengenangaben auf der Verpackung sind typischerweise beim Kauf spezifiziert, hier werden sie ausschließlich als normales Verpackungsformat des Produkts beschrieben.

Praktische Tipps für den Monteur

• Schneiden und Abisolieren des Leiters präzise durchführen, die gesamte blanke Leiterseite in die Ferrule einführen und ein geeignetes Crimpwerkzeug für isolierte Hülsen verwenden, um eine korrekte Verformung zu erreichen, ohne die Isolation zu beschädigen.
• Überprüfen Sie die mechanische Befestigung der fertigen Verbindung und messen Sie nach dem Crimpen ggf. den Übergangswiderstand bei kritischen Anwendungen.
• Hüllen trocken und kühl lagern; direkte UV-Einwirkung bei Außeneinsatz vermeiden, da sich die Eigenschaften des Kunststoffs mit der Zeit ändern können.

Insgesamt handelt es sich um eine standardisierte, isolierte Endkappe von JMP (MPN 158.07.66, GTIN 4043981349115), vorgesehen für professionelle Monteure und Motorradhalter, die konsistente, isolierte Abschlüsse von Leitern im Bereich von 1,5–2,5 mm² benötigen.
