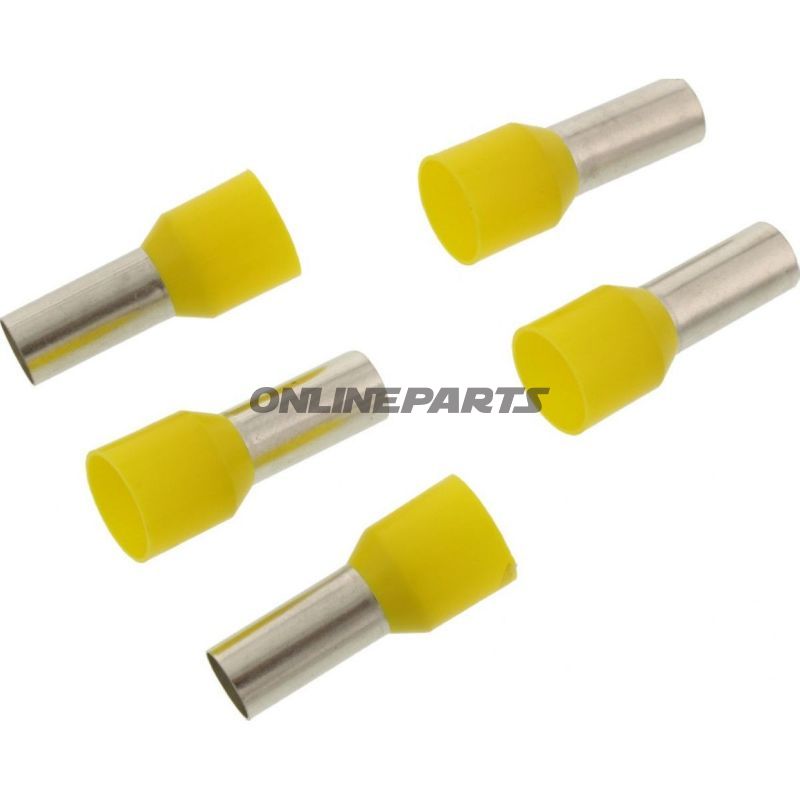

Aderendhülsen 25.0X16mm Jmppackung 5 Stück

Endhülse 25,0 x 16 mm zum Leiterende (Isolierung mit Kunststoffhülle)

Produkt: Endhülse von JMP (MPN: 158.01.61, GTIN: 4043981273779). Diese Art von Endhülse ist für elektrische Leitungen vorgesehen, bei denen eine isolierte, mechanisch stabile und standardisierte Abschirmung eines einzelnen Leiters benötigt wird.

Funktion
Die Hauptfunktion der Endhülse besteht darin, eine sichere und einheitliche Abschszglung eines entmantelten Leiters zu gewährleisten, damit sich keine Adernfasern lösen und eine gute Kontaktfläche bei Schraub- oder Clampverbindungen entsteht. Die Kunststoffhülle sorgt für elektrische Isolation um das Metallgehäuse und schützt vor Kurzschluss sowie mechanischem Verschleiß an Montagepunkten. Das Produkt entspricht DIN 46228, was bedeutet, dass Form und Abmessungen standardisiert für den industriellen Einsatz sind.

Materialien und Eigenschaften

• Metallteil: Geprägtes Metallrohr, das elektrischen Kontakt und mechanische Befestigung des Leiters sicherstellt. Die Metalloberfläche ist ausgeführt, um gute Leitfähigkeit zu bieten und Korrosion unter normalen Betriebsbedingungen zu widerstehen.
• Kunststoffhülle: Isolierende Hülle aus Gelbplastik, die vor Kurzschluss schützt und eine Farbcodierung nach Querschnitt ermöglicht. Das Plastik ist gewählt für elektrische Isolation und angemessene Temperaturbeständigkeit bei typischer Motorrad-/Maschineninstallation.
• Temperaturbeständigkeit: Angegebene Betriebstemperatur um ca. -105 °C (im technischen Datenblatt angegeben). Dieser Wert ist im Zusammenhang mit Materialeigenschaften zu verstehen; bei Anwendungen mit hoher Hitze sollten Installationsbedingungen und lokale Temperatur bewertet werden.

Technische Daten und Anwendung

• Typ: Endhülse (End Sleeve) mit isolierender Kunststoffhülle.
• Eignung für Leiterquerschnitt: bis zu 25,0 mm² — dies ist die maximale empfohlene Leitungstärke für korrekten Sitz und Crimpen.
• Länge: 16,0 mm (Gesamtlänge des Metallteils/Endes einschließlich Kunststoffhülle gemäß JMP-Spezifikation).
• Standard: Hergestellt nach DIN 46228, wodurch sie mit standardisierten Crimp- und Montagemethoden kompatibel ist.
• Isoliert: Ja — mit Kunststoffhülle.
• Anzahl Pole: 1 (Einzelader)
• Schweißverbindungen: Nein (nicht für Löten als feste Montagemethode vorgesehen).

Kompatibilität und Montage
Die Endhülse ist so ausgelegt, dass sie mit einem geeigneten Crimpzange oder Presswerkzeug für isolierte Endhülsen crimpt wird. Für eine korrekte elektrische und mechanische Verbindung muss eine Crimp-Profil und Kraft gewählt werden, die den DIN 46228-Anforderungen und dem Leiterquerschnitt entsprechen. Die Farbe (Gelb) entspricht der standardisierten Farbcodierung für diesen Querschnitt und erleichtert die Identifizierung in Bündeln und Verbindungen für Techniker.

Marke und Identifikation
Das Produkt wird von JMP geliefert (MPN: 158.01.61). GTIN 4043981273779 kann zur eindeutigen Produktidentifikation in Lager- und Beschaffungssystemen verwendet werden.

Hinweise für Anwender

• Überprüfen Sie stets, ob die Abisolierlänge des Leiters zum Eintritt der Endhülse passt, bevor Sie crimpen.
• Wählen Sie das richtige Crimpwerkzeug und Profilzange, um eine langlebige Verbindung sicherzustellen und eine mechanische Schwächung des Leiters zu vermeiden.
• Bei Installation in Bereichen mit hohen Temperaturen oder Vibrationen sollte die Anwendung bewertet werden, um eine Langzeithaltbarkeit sicherzustellen.

Technische Daten in den Produktverkaufsinformationen sind oben enthalten; für weitere technische Fragen zu Materialspezifikationen oder Zulassungen kann JMP als Hersteller direkt kontaktiert werden unter Angabe der MPN 158.01.61.
