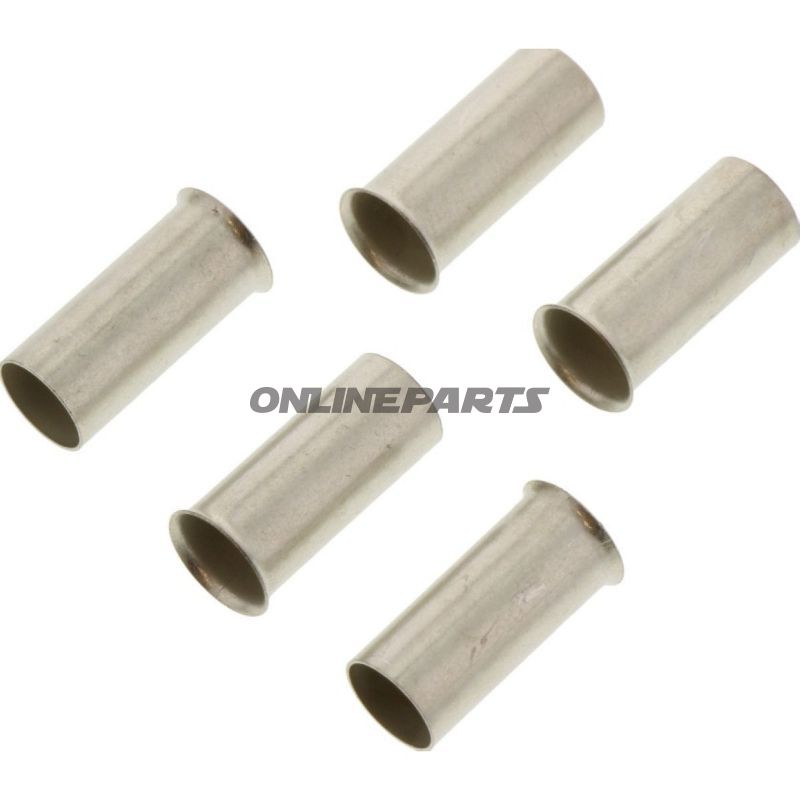

Endhülsen (unisoliert) 16,0 mm² — Länge 15 mm, JMP (MPN 158.01.88, GTIN 4043981274035)
Produktüberblick: Diese unisolierte Endhülse von JMP (MPN 158.01.88, GTIN 4043981274035) ist konzipiert, Leiterenden bis zu 16,0 mm² mit einer Länge von 15 mm abzuschließen und zu verdichten. Sie wird typischerweise in elektrischen Installationen an Motorrädern, in Zusatzinstallationen und in Werkstattsituationen verwendet, in denen eine kompakte und zuverlässige Leiterabschlusssicherung ohne Isolierung gewünscht wird.
Funktion:
- Die Hauptfunktion der Endhülse besteht darin, Leiterenden zusammenzuführen und vor Ausfransen zu schützen, mechanischen Kontakt bei Klemm- oder Schraubverbindungen zu verbessern und eine gleichmäßige elektrische Verbindung in Sammelschienen oder Terminalblöcken sicherzustellen.
- Als unisolierte Komponente ermöglicht sie direkten Metall-zu-Metall-Kontakt in Anwendungen, bei denen Isolierung nicht erforderlich oder gewünscht ist (z. B. unter Verkleidung oder in Metallsammlungen).
- Geeignet für Crimpen mit geeignetem Crimpwerkzeug, um eine korrekte Deformation und geringe Übergangswiderstände zu erreichen.
Material und Eigenschaften:
- Unisolierte metallische rohrförmige Konstruktion — typischerweise aus Kupfer oder Kupferlegierung mit Oberflächenbehandlung (kann bleihaltig verzinnt sein) zur Verbesserung der Leitfähigkeit und Korrosionsbeständigkeit. JMP kennzeichnet das Produkt als unisoliert, ohne Wärmeverkürzung oder gelötete Verbindungen.
- Länge: 15 mm, weshalb eine ausreichende Einstecktiefe für die Leiter vorhanden ist und eine stabile crimpt-Verbindung gewährleistet ist.
- Auslegung für Leiterquerschnitte bis zu 16,0 mm²; damit geeignet für stärkere Leiter, wie sie typischerweise bei Stromversorgung oder Motorsystemen in Fahrzeugen vorkommen.
- Das Produkt ist unisoliert und enthält keine gelöteten Verbindungen oder Schrumpfüberzüge — daher passende Montagepraxis und/oder zusätzliche Isolierung wählen, falls die Anwendung eine elektrische Isolation erfordert.
Technische Daten (kurz):
- Typ: Endhülse / Endkappe (unisoliert)
- Max. Leiterquerschnitt: 16,0 mm²
- Länge: 15 mm
- Lötverbindungen: Nein
- Isolierung: Nein
- Wärmeschrumpfung: Nein
Anwendungshinweise für Monteure und Techniker:
- Verwenden Sie eine geeignete Crimpzange, die für unisolierte Endhülsen ausgelegt ist, um eine korrekte Deformation und geringe Übergangswiderstände sicherzustellen.
- Überprüfen Sie die Abisolierlänge des Leiters, damit einzelne Drähte nach dem Crimpen nicht über die Endhülse herausragen.
- Falls die Anwendung eine elektrische Isolation oder zusätzlichen mechanischen Schutz erfordert, verwenden Sie nach dem Crimpen Schrumpfschläuche oder isolierende Ummantelungen.
- Vermeiden Sie den Einsatz in aggressiven Chemikalienumgebungen oder deren Austrocknung; bei korrosiven Umgebungen Material-/Oberflächenbeschichtung des Bauteils prüfen.
Kompatibilität und Einsatzgebiete: Die JMP-Endhülse eignet sich für elektrische Installationen an Motorrädern, in Batterie- und Ladesystemen, in Steuer- und Sensorleitungen sowie allgemeinen leistungsführenden Verbindungen, bei denen ein unisoliertes Endstück geeignet ist. Sie passt zu Terminalblöcken und Klemmen, die für entsprechende Leiterquerschnitte dimensioniert sind.
Identifikation: Das Produkt wird unter der Marke JMP geführt und kann anhand der MPN 158.01.88 und GTIN 4043981274035 bei Bestellung oder in Ersatzteil-Datenbanken identifiziert werden.
Hinweis: Die Beschreibung bezieht sich auf die technischen Eigenschaften eines einzelnen Bauteils. Es gibt keine eingebaute Isolierung, kein Löten oder keine Wärmeschrumpfung in diesem Produkt; wählen Sie ergänzende Materialien und Montageverfahren entsprechend den konkreten Installationssicherheits- und Umweltanforderungen aus.
| Technical Data: |
|---|
| Type | : End Sleeves |
| For cross section maximum | : 16.0 mm² |
| Soldered connections | : No |
| Isolated | : No |
| Heat Shrink Tubing | : No |
