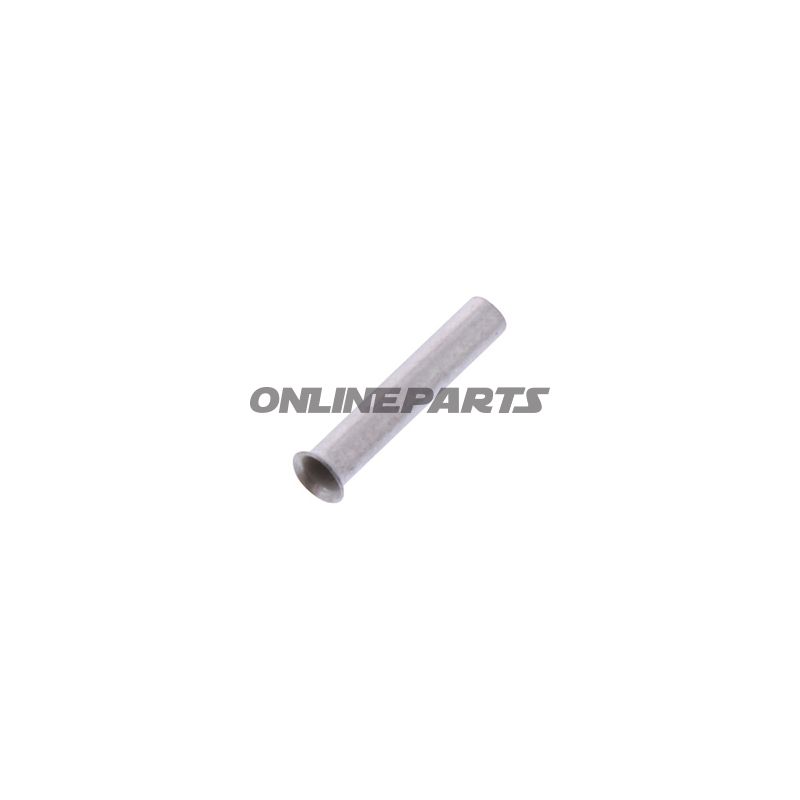

Aderendhülse JMP 158.07.68 Unisolierte hülse för kabelanschluss. Für Leitungsquerschnitt bis 1,00 mm², Länge 10 mm.
Endhülse (unsisoliert) 1,0 x 10 mm für Leiteranschluss
Produkt: JMP Endhülse (unsolisiert). Marke: JMP. MPN: 158.07.68. GTIN: 4043981349139.
Diese unisolierte Endhülse ist für eine mechanische und elektrische sichere Abschluss von mehrdrahtigen Leitern mit einem Querschnitt von 0,5 mm² bis 1,0 mm² vorgesehen. Sie wird typischerweise in Motorradkabelinstallationen, Steuergeräten, Kontakt- und Klemmkästen sowie anderen Anwendungen verwendet, bei denen eine einheitliche, dichte und formstabile leitende Verbindung vor dem Einsetzen in Steckverbinder oder Schraubklemmen gewünscht wird.
- Funktion: Fasst und komprimiert die einzelnen Drahtstränge eines mehrdrahtigen Leiters zu einer festen Endstelle zusammen, verhindert Drahtspaltung, verbessert die Kontaktfläche in Klemmverbindungen und reduziert das Risiko einer schlechten Verbindung oder eines Kurzschlusses.
- Abmessungen: Länge 10 mm, innerer Durchmesser entsprechend dem Leiterquerschnitt 0,5–1,0 mm².
- Material und Eigenschaften: Hergestellt aus metallischem röhrenförmigem Material (Kupferlegierung oder ähnliches leitendes Metall — unisoliert). Die Materialwahl sorgt für gute elektrische Leitfähigkeit und mechanische Festigkeit beim Crimpen. Da die Hülse unisoliert ist, eignet sie sich für Montage im Anschlussraum oder in abgeschlossenen Montagen, wo keine Isolierung erforderlich ist oder durch zusätzliche Bauteile erfolgt.
- Montage: Crimpen mit geeignetem Hand- oder Presswerkzeug für Endhülsen, um eine korrekte plastische Verformung und niedrigen Kontaktwiderstand zu erreichen. Die Hülse ist nicht lötdominiert und besitzt keine Wärme- oder Schrumpfeigenschaften.
- Elektrische Eigenschaften: Für Niederspannungsinstallationen typisch für Motorrad-Elektrik ausgelegt; nicht für Hochspannung oder Umgebungen mit besonderen Isolationsklassen ohne zusätzliche Maßnahmen vorgesehen.
- Kompatibilität: Geeignet für Standard-Klemmleisten, Schraubklemmen, Steckverbinder und Terminalblöcke, bei denen Leiterquerschnitte im angegebenen Bereich verwendet werden. Passt zu Anwendungen in Fahrzeug- und Maschineninstallationen unter der Voraussetzung der korrekten Crimp-Methodik.
Technische Daten (zusammengefasst):
- Typ: Endhülse / End sleeve (unsolisiert)
- Verwendeter Leiterquerschnitt: 0,5–1,0 mm²
- Länge: 10 mm
- Verschweißte/gelötete Verbindungen: Nein
- Isolierung: Nein
- Wärmeschrumpfröhre: Nein
Praktische Überlegungen für Montagepersonal: Stellen Sie eine korrekte Abisolierung sicher, ohne die Drähte zu beschädigen, und verwenden Sie ein Crimp-Werkzeug, das auf Endhülsen in diesem Querschnitt abgestimmt ist, um eine reproduzierbare Qualität zu erreichen. Da das Produkt unisoliert ist, sollte es nur in Situationen verwendet werden, in denen mechanischer und elektrischer Schutz entweder in der Umgebung vorhanden ist oder separat behandelt wird.
Die Produkteinformationen werden unter der JMP-Marke bereitgestellt und eindeutig mit MPN 158.07.68 und GTIN 4043981349139 identifiziert, was bei der Auswahl geeigneter Bauteile und der Dokumentation in Ersatzteilregistern hilft.
