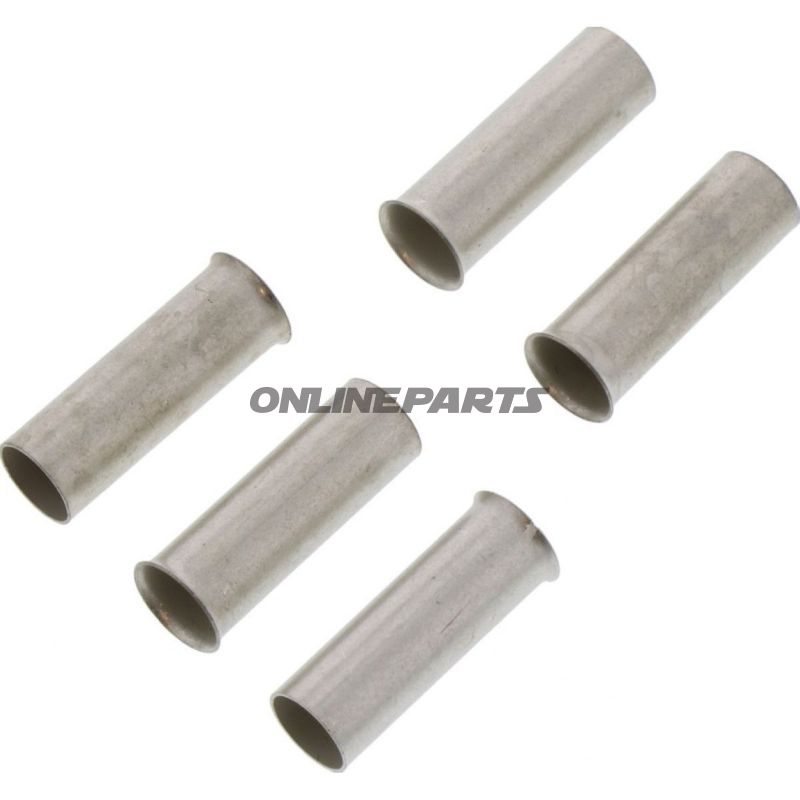

Aderendhülsen 10.0X15mm Jmppackung 5 Stück

Endkappe (uns isoliert) 10,0 x 15 mm für Leiterquerschnitt bis 10,0 mm²

Produkt: Endkappe von JMP (MPN: 158.01.87, GTIN: 4043981274028). Dies ist eine unisolierte Drahtendhülse, die zum Abmanteln und Stabilisieren isolierter Leiter in elektrischen Installationen, Steckern und Klemmen gedacht ist.

Funktion

• Die Hauptfunktion der Endkappe besteht darin, isolierte Leiterfaser zusammenzuhalten und zu komprimieren, sodass sie eine gleichmäßige, feste und korrosionshemmende Kontaktfläche bei der Montage in Schraubklemmen oder Terminalblöcken erhalten.
• Bei korrektem Pressen wird das Risiko von Faserstaub, schlechter Kontakt und Überhitzung reduziert, was insbesondere bei Vibrationen und wiederholten Verbindungszyklen an Motorrädern und Fahrzeugen relevant ist.

Material und Eigenschaften

• Unisolierte Metallhülle — vorgesehen für mechanischen Druck mit geeignetem Crimpwerkzeug (nicht gelötet).
• Geeignet für Leiterquerschnitte bis 10,0 mm². Die Tabellen der Lieferantendaten geben an, dass kein wärmebehandeltes Schrumpfschlauch oder Isolationsschicht vorhanden ist; das Produkt eignet sich daher für Anwendungen, bei denen die elektrische Isolation über die Terminalverbindung oder zusätzliche Isolationsschraube erfolgt.
• Da das Produkt unisoliert ist, wird eine anschließende Isolierung (z. B. Schrumpfschlauch oder Isolierband) in Anwendungen empfohlen, in denen eine Exposition Kurzschlussrisiken hervorrufen könnte.

Technische Daten

• Typ: End Sleeves / Endkappen (uns isoliert)
• Max Leiterquerschnitt: 10,0 mm²
• Löten: Nein
• Isolierung: Nein
• Wärmeband: Nein

Anwendungsbereiche und Kompatibilität

• Eignet sich für elektrische Verbindungen an Motorrädern, Scootern und anderen Fahrzeugen, wo Platz für die Terminalverbindung begrenzt ist.
• Wird typischerweise bei der Montage in Schraubklemmen, Steckern und Verteilerleisten verwendet, sowie in Steuerschaltungen und Erdungsverbindungen, wo eine feste leitende Kontaktverbindung erforderlich ist.
• Passen zu Standard-Crimpwerkzeugen und Matrizen, die für Endkappen in der angegebenen Dimension ausgelegt sind.

Praktische Hinweise

• Stellen Sie sicher, dass die Leiter gerade abgeschnitten und oxidiertes Material vor dem Schrumpfen entfernt wird, um einen optimalen elektrischen Kontakt zu erreichen.
• Verwenden Sie das korrekt dimensionierte Crimpwerkzeug/Matrizen für Endkappen mit 10,0 mm², um Über- oder Unterkrimpfen zu vermeiden.
• Da die Hüllen unisoliert sind, sollten Sie je nach Installationsumgebung und Spannungsniveau den Bedarf einer nachträglichen Isolierung bewerten.

Herstellerangaben: Das Produkt wird von JMP geliefert unter der Artikelnummer (MPN) 158.01.87 und ist mit der GTIN 4043981274028 identifizierbar. Informationen über Typ und technische Daten stammen aus den Spezifikationen des Herstellers für End Sleeves mit maximalem Leiterquerschnitt von 10,0 mm².
