Adapterkabel für Kawasaki-Motorradsteuerung – Texa AP30 (Programmierung und Diagnose)

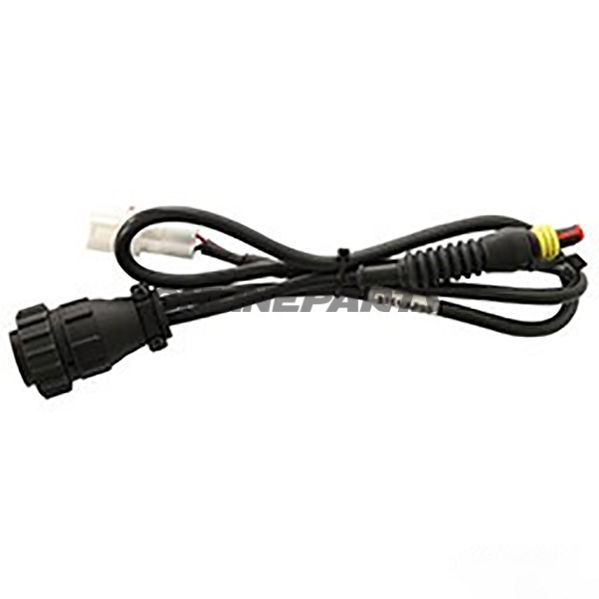

Produkt: Texa Adapterkabel AP30 für Kawasaki (MPN: 668.01.91). Dieses Kabel wird bei der Programmierung von Kennfeldern (Kartografien) und bei der Diagnose an ausgewählten Kawasaki-Enduro-Motoren verwendet. GTIN: 3902958.

Texa AP30 ist ein spezialisiertes Verbindungskabel, das entwickelt wurde, um den Service- oder Diagnosekontakt des Motorrads mit Texa-Diagnosegeräten und externen Stromversorgungen im Zusammenhang mit dem Laden oder Anpassen der Steuergerätekarten (Kartografien) sowie bei der allgemeinen Diagnose des Steuergeräts zu verbinden.

• Funktion: Gewährleistet eine korrekte Verbindung zur Programmierung der Motorsteuerungs-Karten (Kennfeld-Einstellungen) und zur Fehlerdiagnose elektrischer/ elektronischer Systeme. Je nach Modelljahr wird es entweder nur für die Kartografie-Einstellung oder sowohl für Diagnose als auch Kartografie-Einstellung verwendet.
• Kompatibilität – ältere Modelle (vor 2010): AP30 wird ausschließlich für die Durchführung der Kartogramm-Einstellung verwendet und muss an den dedizierten Servicestutzen angeschlossen werden, der für diese Funktion bestimmt ist. Für das vollständige Verfahren sind auch andere Texa-Kabel erforderlich (z. B. AP26 und AP27), da AP30 bei diesen Modellen nicht direkt mit dem Diagnosegerät verbunden wird.
• Kompatibilität – Modelle ab 2010 und neuer: AP30 ist sowohl für Diagnose als auch Kartografie-Einstellung erforderlich. In der Praxis wird AP30 zusammen mit anderen Texa-Kabeln verwendet (u. a. AP26 und AP31). AP31 verbindet sich mit dem Diagnosekontakt und dem Diagnosegerät selbst, während AP30 an den Servicestutzen für die Kartografie-Einstellung angeschlossen wird und gleichzeitig mit einer externen Stromversorgung über AP26 verbunden wird. Für bestimmte Operationen wird nur AP26 benötigt (Anschluss an externe Batterie), aber AP30 wird für korrekte Servicverbindungen gemäß Herstellervorgaben verwendet.

Materialien und Konstruktion: Das Kabel wird nach Industriestandard für Diagnoseausrüstung mit isolierten Leitern und karosserietauglicher Steckkonfiguration für die Motorrads-servicebox hergestellt. Stecker- und Kontaktmaterialien wurden ausgewählt, um eine gute elektrische Verbindung und mechanische Haltbarkeit bei wiederholtem Be- und Trennen im Werkstattumfeld sicherzustellen. Die Konstruktion berücksichtigt elektromagnetische Robustheit und gewährleistet eine stabile Datenübertragung zwischen dem Steuergerät, externer Stromversorgung und der Texa-Diagnoseeinheit.

Technische Eigenschaften und Arbeitsweise:

• Speziell für die Texa-Diagnosesystem-Verfahren bei Kawasaki Off-Road-Modellen ausgeführt.
• Anschließbar entweder an den dedizierten Servicestecker (Servicestutze) für Kartografie-Einstellung oder an den Diagnoseanschluss, abhängig vom Modelljahr und der angewandten Prozedur.
• Kann in eine Kabelkette mit AP26, AP27 und AP31 für volle Funktionalität bei Programmierung und Diagnose integriert werden.
• Während der Programmierung wird AP30 typischerweise zusammen mit einer externen Stromversorgung über AP26 verwendet, um eine stabile Spannung während Schreibvorgängen an das Steuergerät sicherzustellen.

Zielgruppe und Anwendungssituation: Beschrieben mit Fokus auf Mechaniker und erfahrene Motorradenthusiasten, die Wartung, Karteneinstellungen oder Fehlersuche an Kawasaki Off-Road-Modellen durchführen. Das Kabel ist für Fachleute gedacht, die Texa- und Kawasaki-spezifische Anschlussverfahren und Sicherheitshinweise bei der Programmierung von Steuergeräten befolgen.

Hinweise: AP30 ist Bestandteil eines Systems von Spezialkabeln, und die korrekte Anwendung setzt Kenntnisse darüber voraus, welche ergänzenden Kabel (AP26, AP27, AP31 usw.) für das konkrete Modell und Baujahr erforderlich sind. Befolgen Sie stets die Anleitungen des Herstellers von Texa und Kawasaki, um Schäden am Steuergerät bei der Programmierung zu vermeiden.

Identifikation: Hersteller: Texa. MPN: 668.01.91. GTIN: 3902958.
