Adapterkabel RUECKF Kamera CHR/DOD/JEEP/VW

Adapterkabel für Rückkamera zu Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW

Produkt: Adapterkabel für das serienmäßige Rückkamera, vorgesehen für die Verbindung zwischen OEM-Kamera und Aftermarket-Hauptgerät mit Kameraeingang. Die Marke ist ACV, Modellnummer (MPN) 194.08.27, und GTIN/Teilenummer ist 4026724334302.

Funktion und Anwendung

• Der Adapter überträgt das Videosignal vom originalen Rückkamera zu einem aftermarket Gerät mit einem Cinch (RCA) Kameraeingang.
• Er liefert außerdem Versorgungsleitungen für die Stromversorgung des OEM-Kamera (typisch +6 V und Masse) und ein Rückfahrtsignal (+12 V), sofern das Fahrzeugverdrahtung dies unterstützt.
• Ziel ist es, die Funktion des fabrikseigenen Kameras zu erhalten, ohne OEM-Stecker am Fahrzeug abzuschneiden oder dauerhaft zu verändern.
• Bei Fahrzeugen mit 360° Kamerasystemen oder fortschrittlichen Systemen mit beweglichen Distanzlinien kann Kompatibilität nicht garantiert werden.

Material- und Konstruktionsinformationen

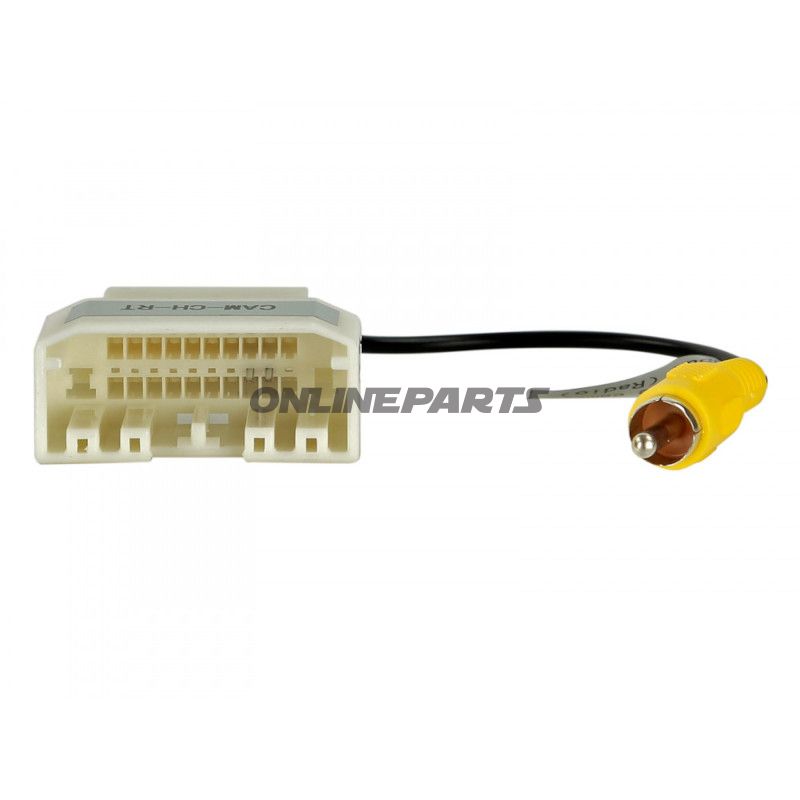

• Das Kabel verfügt über einen werkseitig montierten 22-Pin-Chrysler-Stecker in OEM-Ausführung an einem Ende und einen gelben Cinch (RCA) Stecker am anderen Ende für den Kameraeingang.
• Verlegung und Steckgehäuse sind aus typischen Automotive-Materialien mit Isolierung, geeignet für die Fahrzeugumgebung (temperatur- und vibrationsbeständig). Die Kontakte sind metallbeschichtet, um einen elektrischen Kontakt sicherzustellen; es werden keine gehärteten oder speziell korrosionsgeschützten Legierungen außer normaler Zinn- oder Nickelbeschichtung verwendet.
• Design zum Erhalt des OEM-Stecker-Pinouts; vor der Installation Pinout physisch mit der Fahrzeugdokumentation oder einem Multimeter verifizieren, um eine korrekte Verbindung sicherzustellen.

Installations- und Anschlussnotizen

• Verbindung: 22‑Pin Chrysler OEM-Stecker → Cinch (RCA) Stecker (gelb) zum Kameraeingang des Aftermarket-Geräts.
• Die Codierung der Steckverbindung kann je nach Baujahr und Ausstattung des Fahrzeugs Anpassungen erfordern; vor der Montage Pinout überprüfen.
• Einige Aftermarket-Einheiten erfordern, dass Kamerafunktion im Menü des Geräts aktiviert wird, damit das Bild angezeigt wird.
• Wenn das Rückfahrtsignal (+12 V) nicht direkt vom Adapter geliefert wird, muss dieses an einer geeigneten Stelle im Fahrzeugnetz angeschlossen werden, z. B. Blink-/Rücklichtkreis oder ein Regler, der Zündung beim Rückwärtsfahren bereitstellt.

Kompatibilität

Der Adapter ist für eine Reihe von Chrysler-, Dodge-, Jeep-, Lancia-, Mitsubishi- und bestimmten VW-Modellen mit 22-Pin-Chrysler-OEM-Stecker ausgelegt. Beispiele unterstützter Modelle und Baujahre (immer Stiftverbindung des Fahrzeugs vor dem Kauf überprüfen):

• Chrysler: 200 (2011–2014), 300/300C (2008–2010), Aspen (2008–2009), Sebring (2007–2010), Town & Country / City & Country (2008–2016)
• Dodge: Avenger (2008–2014), Caliber (2009–2012), Challenger (2008–2014), Charger (2008–2010), Dakota (2008–2011), Durango (2008–2009), Grand Caravan (2008–2017), Journey (2009–2010), Magnum (2008–2009), Nitro (2007–2011), Ram 1500 (2009–2011), Ram 2500/3500 (2010–2012), Ram Chassis Cab (2011), Ram C/V Tradesman (2012–2015)
• Jeep: Commander (2008–2010), Compass (2009–2017), Grand Cherokee (2008–2010), Patriot (2009–2017), Liberty (2008–2012), weitere Jeep-Modelle 2007–2017, Wrangler JK (2007–2018)
• Lancia: Voyager (2011–2015)
• Mitsubishi: Raider (2008–2009)
• VW: Routan (2009–2013)

Technische Vorbehalte

• Immer die konkrete OEM-Pinout und eventuelle Varianten im Baujahr/Ausstattungsvariante vor der Montage überprüfen.
• Netzwerkbasierte Kamera-Architekturen oder zusätzliche Verarbeitungseinheiten (z. B. 360°-Module) können eine separate Schnittstelle erfordern oder inkompatibel sein.
• Das Produkt wird als einzelnes Adapterkabel geliefert, das direkt plug‑and‑play in kompatible Anschlüsse passt; je nach Fahrzeug können zusätzliche Kabelbinder oder Isolierung für eine ordentliche Montage erforderlich sein.

Identifikation: ACV 194.08.27 (MPN) – GTIN 4026724334302. Verwenden Sie diese Nummern bei Anfragen zur Kompatibilität oder beim Bestellen von Ersatzteilen.
