Adapterkabel Quadlock-isoliert für VAG-Fahrzeuge (ACV)
Produkt: Quadlock-isoliertes Adapterkabel VAG von ACV (MPN: 194.02.83, GTIN: 4026724324020).

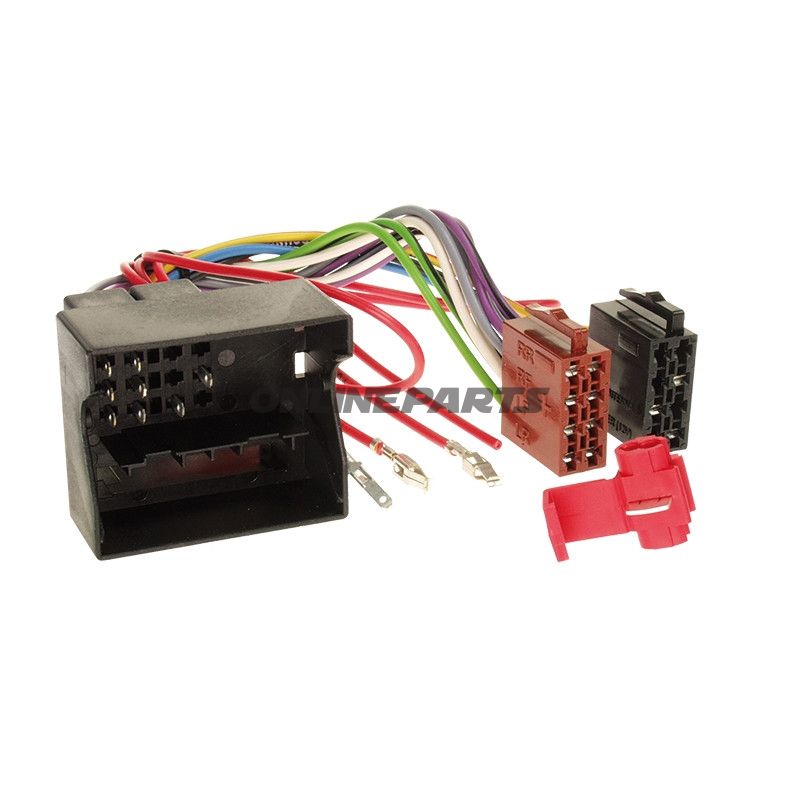

Dieses Adapterkabel ist darauf ausgelegt, Autoradios mit dem Standard-ISO-Stecker mit dem werkseitigen Kabelbaum in VAG-Fahrzeugen zu verbinden, die Quadlock-Steckverbinder verwenden. Das Kabel ermöglicht eine direkte elektrische Verbindung zwischen dem aftermarket-ISO-Kabel des Radios und dem ursprünglichen Quadlock-Stecker des Fahrzeugs, sodass Stromversorgung, Lautsprechersignale und notwendige Steuersignale korrekt übertragen werden, ohne Löten oder dauerhafte Änderungen am Fahrzeugkabelbaum vorzunehmen.
- Funktion: Übersetzt die Kabelführung des Quadlock-Steckers auf den Standard-ISO-Pinout, sodass Aftermarket-Radios mit ISO-Anschluss in Fahrzeugen mit Werk-Quadlock montiert werden können.
- Kompatibilität: Geeignet für Modelle von Audi, Seat und Skoda mit Quadlock-Anschluss (Modelle ab ca. 2012 je nach Fahrzeugmodell). Unter VW umfassen kompatible Modelle u.a. Golf V (ab 10/2003), Passat (ab 11/2002), Touran (ab 04/2002) und Touareg (ab 09/2002). Prüfen Sie Alter des Fahrzeugs und Steckertyp vor der Montage.
Materialien und Ausführung
Das Kabel ist mit isolierten Leitern und einem Quadlock-Gehäuse aus Kunststoff gefertigt, dimensioniert für gängige Fahrzeugstromstärken und Signalpegel. Die Isolation reduziert das Risiko eines Kurzschlusses bei korrekter Installation, und die Kunststoffkontakte sind so geformt, dass sie nahtlos in die Werkverbindungen passen. Die einzelnen Leiter sind ISO-konform farbcodiert, was die Identifikation bei der Montage erleichtert.
Technische Eigenschaften und Anwendung
- Überträgt Strom zum Zünd-/Standby-Schaltkreis des Radios, konstanter Strom für Speicherfunktionen sowie Lautsprechersignale (in der Regel 4 Kanäle).
- Erhält die Funktion des werkseitigen Kabelbaums und ermöglicht die Wiederverwendung des vorhandenen Quadlock-Steckers ohne Kabelschnitt.
- Passt in standardmäßige Quadlock-Steckverbinder; wird als Plug-and-Play zwischen dem ursprünglichen Fahrzeugsstecker und dem ISO-Kabel des Aftermarket-Radios montiert.
Praktische Hinweise für den Monteur
- Prüfen Sie vor dem Kauf, ob der Quadlock-Stecker des Fahrzeugs der entsprechenden Generation/Konfiguration entspricht — einige frühe oder neuere Modelle können zusätzliche Pins für CAN-Bus, Antennensteuerung oder Datenzugang besitzen, die nicht alle Adapter verarbeiten.
- Der Adapter überträgt typischerweise keine CAN-Bus-Signale oder Datenleitungen zu Steuergeräten; bei fahrzeugspezifischen Funktionen (z. B. Lenkradtasten, Informationsdisplay oder Antennenverstärker) können zusätzliche Interfaces oder Kabelmodule erforderlich sein.
- Bei der Montage empfiehlt es sich, die Batterie zu trennen und die Anweisungen des Fahrzeugherstellers für Elektroarbeiten zu beachten, um Kurzschlüsse oder Fehlermeldungen zu vermeiden.
Identifikation
Das Produkt wird von ACV vertrieben und ist unter der Fertigungsnummer (MPN) 194.02.83 bekannt. GTIN 4026724324020 kann für Lagerverwaltung und Prüfung der korrekten Artikelnummer beim Einkauf oder Ersatzteilbestellung verwendet werden.
Wird als einzelnes Adapterkabel zur Montage zwischen dem Quadlock-Stecker des Fahrzeugs und der ISO-Verbindung des Aftermarket-Radios geliefert. Falls der Umgang mit zusätzlichen Daten- oder CAN-Signalen erforderlich ist, sollte ein dediziertes Interface gewählt werden, das mit dem spezifischen Fahrzeugmodell kompatibel ist.
