Adapterkabel LFB INTERFACE BMW/Mercedes-Benz/SMA/VW

Adapterkabel LFB INTERFACE für Lenkradtastenbedienung und CAN-Bus (BMW / Mercedes / Smart / VW)

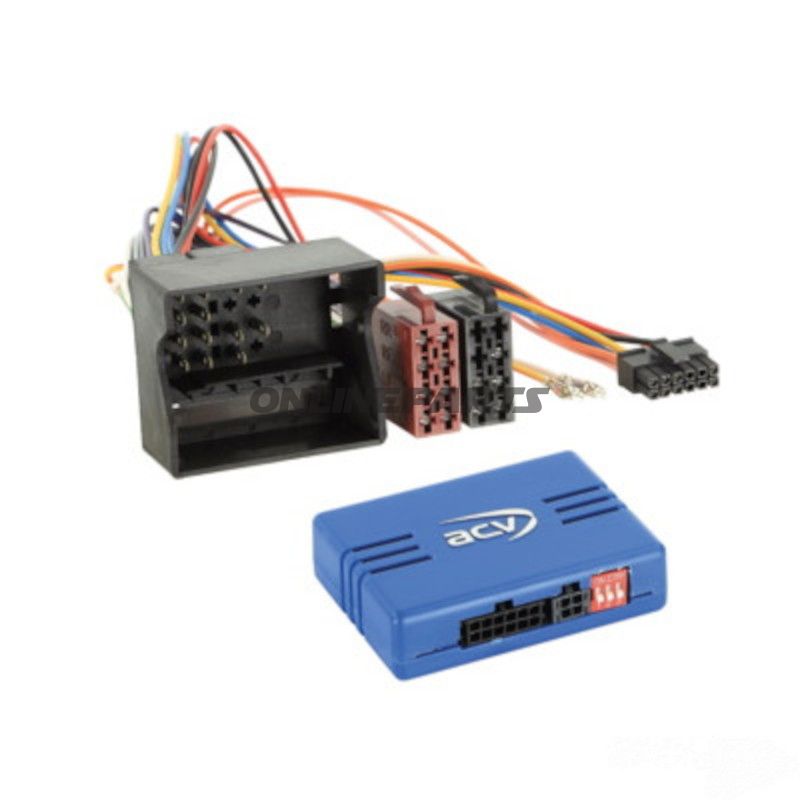

Dieses Adapterkabel von ACV (MPN: 194.08.19, GTIN: 4026724672558) dient dazu, die Lenkradtastenfunktionalität sowie zentrale Signalsignale beim Austausch des Serienradios in ausgewählten BMW-, Mercedes-, Smart- und VW-Fahrzeugen zu erhalten und weiterzuleiten. Das Produkt fungiert als Schnittstelle zwischen dem 40-poligen serienmäßigen Steckverbinder des Fahrzeugs und Aftermarket-Radios oder zusätzlichen Anschlusskabeln.

Funktion

• Überträgt die Lenkradtastenbedienung an das aftermarket-Radio (Key1/Key2/GND abhängig von der Anschlussart).
• Verwaltet CAN-Bus-Kommunikation, um die Schnittstellenkommunikation in Fahrzeugen mit CAN-Netzwerk zu ermöglichen.
• Liefert relevante Steuersignale wie Zündung, Beleuchtung, Rückwärtsgang und Speedpulse an das angeschlossene Radio/Gerät.

Ausgangssignale und Einschränkungen

• Rosa: +12V Zündung (Terminal 15), max. 1,5 A.
• Orange: +12V Beleuchtung (Terminal 58), max. 0,1 A.
• Weiß: +12V Rückwärtsgang, max. 1,5 A.
• Unterstützt außerdem Speedpulse und Lenkradtasten-Signale; die Funktionalität kann je nach originalem Audiosystem variieren (siehe Hinweise zu OEM-Sound und Kompatibilität).

Materialien und Aufbau

Das Kabel ist als standardmäßiges elektronisches Adapterkabel mit Kunststoff-Fabrikssteckern und Leitern gemäß den angegebenen Stromgrenzen ausgeführt. Die Stecker sind so geformt, dass sie zur 40‑poligen Mercedes/BMW‑Konfiguration passen, und die Isolierung/Materialauswahl ist an das Fahrzeugumfeld angepasst (geringe Kabelstrecke und Installationssicherheit). Es gibt Dip-Schalter zur Konfiguration des Interfaces je nach Fahrzeugtyp; überprüfen Sie die Position dieser Schalter bei der Installation.

Kompatibilität und besondere Hinweise

• Geeignet für eine Reihe von BMW-Modellen (z. B. 1er Reihe E81/E82/E87/E88 03/2004–10/2013 und 3er Reihe E90–E93 03/2005–10/2013) sowie viele Mercedes-, Smart- und VW/Crafter-Varianten. Überprüfen Sie vor Bestellung stets Baujahr und Steckertyp im Fahrzeug.
• Für Mercedes: unterstützte Modelle umfassen u. a. A‑, B‑, C‑, CLK‑, E‑, G‑, GL‑, M/ML‑, R‑, SLK‑, Sprinter‑ und Vito/Viano‑Varianten innerhalb der angegebenen Baujahre. Siehe konkrete Liste für genaue Altersbereiche.
• Bei Fahrzeugen ohne Audioeingang oder mit spezifischen OEM-Audiosystemen (z. B. Harman Kardon) können ggf. zusätzliche Artikel erforderlich sein: Audio-Adapter-Varianten oder spezielle Interface-Artikel (Referenzen in der technischen Dokumentation).
• Bei Fahrzeugen mit E-Call, kontinuierlicher 12V-Abschaltung oder anderen Fabriksfunktionen können zusätzliche Konfiguration oder Artikel notwendig sein (siehe Verweise in der Dokumentation).

Anschlussmöglichkeiten und kompatible Radio-Adapter

Der ACV‑Interface kann je nach Anschlussart des Aftermarket-Radios mit einer Reihe von Anschlusskabeln verbunden werden: 3,5-mm-Klinke (Alpine, Pioneer, Sony, JVC, Clarion u. v. m.), Key1/Key2/GND-Stecker und einzelne Kabelanschlüsse für digitale Lösungen. Beispiele für zugehörige Kabelartikel sind Referenzcodes wie 42arc100, 42arc101, 42arc104, 42arc105, 42arc107 und 42arc108. Wählen Sie den Kabeltyp in Abhängigkeit vom spezifischen Eingang des Radios für die Lenkradfunktion.

Installation und Kontrolle

• Vergleichen Sie immer die physische Steckform und die Pinning vor der Montage.
• Überprüfen Sie Dip-Schalter-Positionen auf korrekte Einstellung für das jeweilige Fahrzeugmodell.
• Prüfen Sie, ob das Fahrzeug OEM-Sound mit Einschränkungen hat (z. B. Unterstützung nur hoher/ niedriger Lautstärke oder benötigt Code/Aktivierung).

Marke und Identifikation

Das Produkt wird von ACV geliefert und wird anhand der MPN 194.08.19 und GTIN 4026724672558 identifiziert. Teilen Sie diese Nummern bei Fragen zur Kompatibilität oder beim Bestellen zusätzlicher Kabel und Interface-Artikel mit.

Hinweis: Diese Beschreibung sammelt technische Informationen und Kompatibilitätsverweise. Aufgrund von Varianten in Fertigungs-Equipment und Audiosystemen wird empfohlen, die genaue Steckertype des Fahrzeugs sowie eventuelle OEM-Spezialfunktionen vor der Installation zu bestätigen.
