Adapterkabel Isomit Phantomeinspeisung

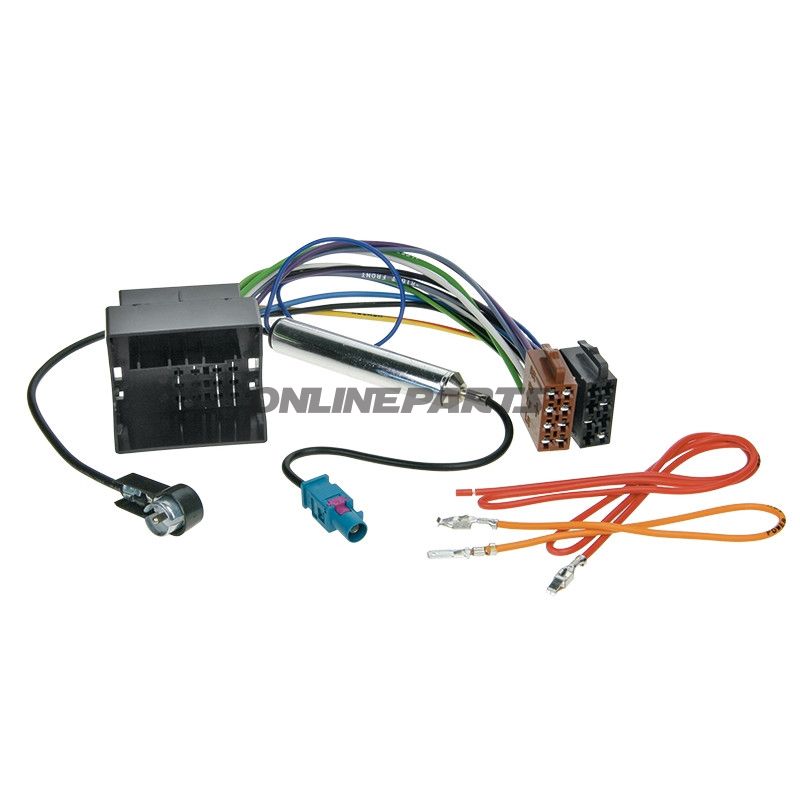

ISO-Adapterkabel ACV 194.03.01 Adapterkabel für Austauschradio mit Phantomeinspeisung. Anschluss: ISO-Stecker, Strom für Antenne und 4 Lautsprecher.
Verfügbarkeit: Auf Lager
Artikelnummer: 194.03.01
Lieferzeit: 1-5 Tage
€17,80
PayPal Klarna Payments Creditcard Apple Pay Google Pay






  • Schnelle Lieferung mit GLS – deine Bestellung ist schnell bei dir
  • Sichere Zahlung – wir schützen deine Daten sorgfältig
  • Teilzahlungen mit Klarna – einfach und flexibel
  • Finde die richtigen Teile – nutze unser präzises Suchmodul
  • Über 20 Jahre Erfahrung

ISO-Adapterkabel mit Phantomversorgung für Autoradio und Antenne

Produkt: ISO-Adapterkabel mit Phantomversorgung von ACV (MPN: 194.03.01, GTIN: 4026724006810). Dieses Kabel wird verwendet, um aftermarket Autoradios anzuschließen und die Fahrzeenantennen mit Phantomstrom zu versorgen, während gleichzeitig die standard ISO-Strom- und Lautsprecheranschlüsse erhalten bleiben.

Funktion und Anwendung

  • Der Adapter wandelt den Fahrzeug-Fabriksteckverbinder (Quadlock) in Standard ISO-Anschlüsse um, sodass Ersatzradios mit ISO-Stecker ohne Änderung der originalen Fahrzeugverkabelung installiert werden können.
  • Phantomversorgung (Phantomstrom) liefert die 12 V-Stromversorgung der Antenne über das Antennenkabel, was für aktive Antennen oder Antennenverstärker erforderlich ist, die vom Radio eingeschaltet werden müssen.
  • Unterstützt Stromversorgung (+12 V) und Anschlüsse für vier Lautsprecher (vorne/rechts, hinten/links) gemäß ISO-Standards.
  • Wird mit einem zusätzlichen Adapter für die Verbindung zwischen Antennenversorgung und dem originalen Fahrzeugantennenkontakt geliefert, damit die Antennenversorgung korrekt geführt werden kann.

Materialien und Bauweise

  • Kabel und Stecker sind mit standardisierter Isolierung und Metall-Pins ausgeführt, geeignet für den Autobereich mit Fokus auf stabile Kontakte und möglichst geringe Signaltab.
  • Die Stecker sind stützend formgegossen für mechanische Haltbarkeit bei wiederholtem An- und Abstecken. Die Leitungsfarben entsprechen der ISO-Farbkodierung für einfache Fehlersuche und korrekten Anschluss.
  • Phantomversorgung ist als Leitungs-/Kontaktlösung implementiert, die sicherstellt, dass die 12 V der Antenne nur dann eingeschaltet werden, wenn das Radio den Antennentoutput aktiviert, wodurch unnötiger Stromverbrauch minimiert wird.

Kompatibilität

  • Primär für Fahrzeuge mit Quadlock-Stecker vorgesehen. Laut Hersteller ACV ist der Adapter für Audi (ab ca. 2012), Seat, Škoda und VW geeignet.
  • Funktioniert, wenn der Fabrikstecker Quadlock ist und der Ersatzradios standard ISO-Stecker verwendet. Bei Unsicherheit über den Steckertyp des Fahrzeugs sollte der Quadlock-Steckverbinder vor der Montage überprüft werden.

Technische Vorteile und praktische Hinweise

  • Ermöglicht die Installation von Aftermarket-Autoradios, ohne in das originale Fahrzeugverkabelungssystem einzugreifen.
  • Erhält die Antennens Funktionalität durch Weiterleitung des Antennen-Einschalt signals (Phantomversorgung), was für aktive Antennen oder Fahrzeuge mit integrierten Antennenverstärkern entscheidend ist.
  • Korrekte Farbcodierung der Kabel verringert das Risiko von falscher Verbindung von Lautsprechern und Stromversorgung bei der Installation.
  • Es gibt keine Änderungen an der Fahrzeuglogik; der Adapter fungiert als Passform zwischen Quadlock und ISO-Standards.

Marke und Identifikation

ACV liefert dieses Kabel unter der Bezeichnung 194.03.01. Die GTIN 4026724006810 kann zur eindeutigen Identifikation bei Bestellungen oder zum Abgleich mit Ersatzteilkatalogen verwendet werden.

Installationstipps

  • Batterie abklemmen, bevor am elektrischen System des Fahrzeugs gearbeitet wird.
  • Korrekten Sitz der Antennenadapter sichern, damit die Phantomversorgung nur dann aktiviert wird, wenn das Radio sie benötigt.
  • Nach dem Anschließen Lautsprecher-Impedenzen und Polarität prüfen, um Phasenverschiebungen oder Schäden am Radio/den Lautsprechern zu vermeiden.

Hinweis: Die Produktinformationen richten sich an Techniker und basieren auf Herstellerangaben. Bei Unsicherheit über die Kompatibilität mit spezifischen Modelljahren oder Fabriksystemen wird empfohlen, den Steckertyp des Fahrzeugs (Quadlock) zu überprüfen oder den technischen Support zu kontaktieren.
