Adapterkabel Isoford/Mazda 121

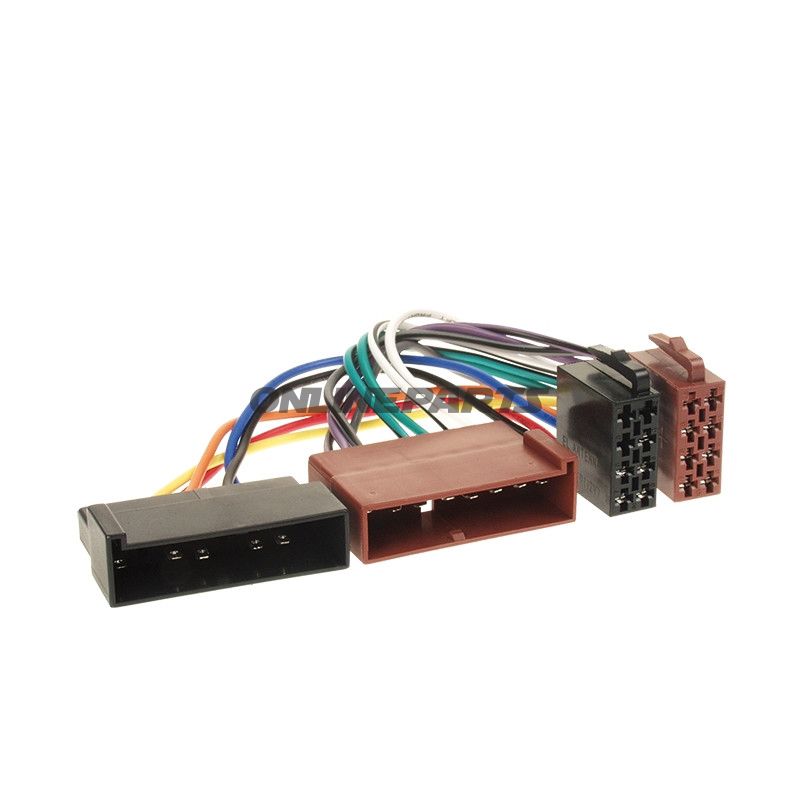

Adapterkabel ISO zum Autoradio — Ford / Mazda 121 (ACV)

Dieses Adapterkabel wandelt das werkseitig installierte Radio-Connector in einen standardisierten ISO-Stecker (Strom + 4 Lautsprecher) für eine Reihe von Ford-, Mazda-, Jaguar-, Lincoln-, Mercury- und Nissan-Modellen. Das Produkt stammt von ACV und ist mit der Herstellernummer (MPN) 194.02.96 sowie GTIN 4026724114027 gekennzeichnet.

Funktion

• Ermöglicht das Anschließen von Aftermarket-Radios oder Testgeräten mit ISO-Steckern an das originale Kabelbaum des Fahrzeugs, ohne dauerhaft abzutrennen oder zu löten.
• Sorgt für die korrekte Zuordnung von Strom, Masse und vier Lautsprechern (links/rechts, vorne/hinten) gemäß ISO-Standard.
• Reduziert das Fehlmontagerisiko beim Einbau oder Austausch des Radios, was praktisch in Werkstätten und bei der Heimanwendung ist.

Material und Aufbau

• Stecker und Kontakte: Werkseitig geprägte Kunststoffstecker mit metallisierten Kontaktflächen für elektrische Verbindung und Korrosionsbeständigkeit.
• Kabel: Mehrleiterkabel mit Isolierung, geeignet für Fahrzeuginstallationen (Temperatur- und Vibrationsbeständigkeit), dimensioniert für Niederspannungs-Radioanwendungen.
• Gesamtdesign ist ausgelegt auf eine robuste, wiederholbare Verbindung bei Service und Austausch, ohne das originale Kabelnetz des Fahrzeugs zu beeinträchtigen.

Kompatibilität

Der Adapter ist dafür ausgelegt, zu einer Vielzahl spezifischer Modelle und Baujahre zu passen. Unten sind die unterstützten Marken und einige relevante Modelle/Perioden aufgeführt — prüfen Sie immer den tatsächlichen Steckertyp des Fahrzeugs und das Baujahr vor der Installation:

• Ford — z.B. Aerostar (1985–1997), Escort (ab 01/1993), Fiesta (12/1995–10/2001), Focus (1998–01/2005), Mondeo (01/1994–05/2003), Transit (01/1996–12/2005) u. Ä.
• Jaguar — S-Type (1998–02/2001), XJ12 (1993–1996), XJR (1994–1997), XJS (1987–1996).
• Lincoln — Continental (1986–2002), Lincoln Mark (1986–1995).
• Mazda — 121 (ab 1996).
• Mercury — Capri, Cougar, Grand Marquis, Minivan, Mystique, Sable, Topaz, Tracer (genaue Baujahre).
• Nissan — Quest (1993–1998).

Hinweis: Die Liste ist verkürzt wiedergegeben; prüfen Sie den Steckertyp des Fahrzeugs für eine endgültige Bestätigung.

Technische Überlegungen

• Der Adapter entspricht dem ISO-Standard für Strom und vier Lautsprecher – geeignet für Fahrzeugradios, die ISO-Anschluss verwenden.
• Die Installation erfordert grundlegende Kenntnisse des elektrischen Systems des Fahrzeugs; trennen Sie die Batterie während der Verbindung, um Kurzschlüsse zu vermeiden.
• Wenn das Fahrzeug über CAN-Bus, Steuergeräte oder spezielle Audiosysteme mit integrierter Verstärkeranlage verfügt, können zusätzliche Interface-Module oder Adapter erforderlich sein, um volle Funktionalität zu gewährleisten (z.B. Erhaltung der Lenkradfernbedienung oder Antennenverstärker).

Identifikation

• Hersteller/Brand: ACV — ein bekannter Anbieter von Radio-Kabeln und Interfaces für die Automobilindustrie.
• MPN: 194.02.96 — nützlich bei der Suche nach Kompatibilität oder Teilekennzeichnung.
• GTIN: 4026724114027 — wird zur Katalogisierung und Barcode-Verwaltung im Lager verwendet.

Praktische Hinweise

• Prüfen Sie den Steckertyp im Kabelbaum des Fahrzeugs und vergleichen Sie ihn mit dem Adapterstecker vor dem Kauf.
• Bei Zweifeln an der Kompatibilität mit einem werkseitig installierten Verstärker oder CAN-Integration ziehen Sie technische Fahrzeugdokumentation oder einen Fachmann zu Rate.
• Die Montage erfordert kein Spezialwerkzeug zusätzlich zu herkömmlichen Trim- und Steckwerkzeugen; arbeiten Sie sorgfältig, um Beschädigungen der originalen Kontakte zu vermeiden.

Das ACV-Adapterkabel (MPN 194.02.96, GTIN 4026724114027) ist eine praktische Wahl für Mechaniker und Motorradbesitzer/Eigentümer relevanter Fahrzeugmodelle, wenn Aftermarket-Radios mit dem bestehenden Kabelnetz des Fahrzeugs verbunden werden müssen, ohne dauerhafte Änderungen vorzunehmen.
