Adapterkabel ISO Ford

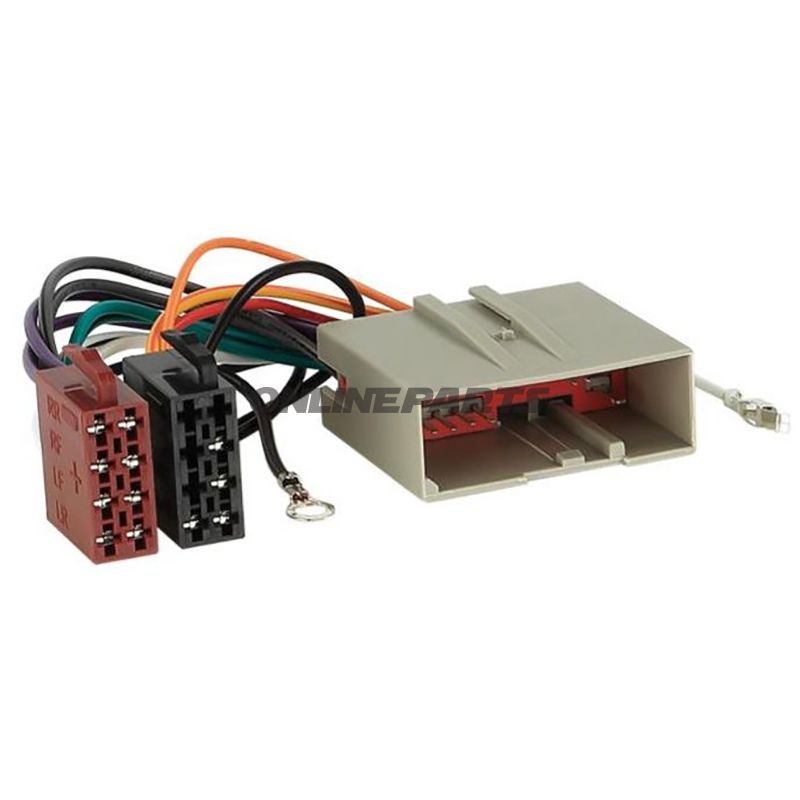

Adapterkabel ISO zu Ford 24-polig — zum Anschluss von Aftermarket-Radio

Dieses Adapterkabel von ACV (MPN: 194.03.63, GTIN: 4026724119022) ist darauf ausgelegt, eine passive Verbindung zwischen dem Serienstecker im Armaturenbrett und Aftermarket-Radios oder Audioeinheiten in ausgewählten Ford- und Land Rover-Modellen herzustellen. Das Kabel übersetzt den kompletten 24-poligen Ford-Stecker zu Standard ISO-Anschlüssen, sodass Signale weitergeleitet werden können, ohne das originale Bordnetz des Fahrzeugs anzuzweigen.

Funktion und Anwendung

• Gewährleistet Zugriff auf übliche Stromsignale: permanentes 12 V (Memory), 12 V Zündung (ACC) und Masse.
• Beinhaltet Signale für Beleuchtungssteuerung und Antennen-Fernbedienung, sofern diese im Fahrzeug vorhanden sind.
• Überträgt Lautsprechersignale zu Vorder- und Hinterlautsprechern über ISO-Standardverbindungen.
• Passives Adapterkabel — ändert keine Signalstärke oder Protokoll; ausgelegt für direkte physische Verbindungsfunktion.

Materialien und Aufbau

• Standard Kunststoffstecker und imprägnierte Leiter, um eine stabile elektrische Verbindung und Korrosionsschutz unter normalen Betriebsbedingungen sicherzustellen.
• Der Kunststoffgehäuse des Steckers ist so geformt, dass er zu serienmäßigen 24-poligen Ford-Konnektoren passt, für exakte Passform und mechanische Stabilität.
• Die Kabel sind nach ISO-Konvention farbcodiert, um Identifikation bei Installation und Fehlersuche zu erleichtern.

Kompatibilität und Installationshinweise

• Angenommene Fahrzeuge: Ford Fiesta (ab 06/2003 bis 2005), Ford Fusion (09/2002 bis 2005) und Land Rover Freelander (LN) 2003–09/2006.
• In Fahrzeugen mit unterschiedlicher Ausrüstung können einige Signale im Serienstecker fehlen. Fehlende Funktionen können eine Anschluss an zusätzliche Abgriffpunkte im Fahrzeug (z. B. Sicherungskasten) oder die Nutzung von Interfaces erfordern.
• Möglicherweise erforderliche Zusatzgeräte: CAN-Bus-Interface, LFB-Interface, Audiosystem-Adapter, Kamera-Adapter — abhängig von der Ausrüstung des Fahrzeugs und der gewünschten Funktionalität.
• Auf dem Adapter befindet sich ein zusätzlicher Erdkontakt; prüfen Sie die Erdverbindungen, um Störungen oder Funktionsstörungen des Audiosystems zu vermeiden.
• Signale sollten vor dem dauerhaften Anschluss mit einem Multimeter oder geeigneter Prüfausrüstung verifiziert werden, um korrekten Anschluss sicherzustellen und Schäden am Zubehör zu vermeiden.

Technische Vorteile für Mechaniker und erfahrene Monteure

• Reduziert den Bedarf, in das originale Bordnetz des Fahrzeugs einzugreifen — die beibehaltene Serieninstallation erleichtert das Zurückrüsten.
• Standardisierte ISO-Ausgabe erleichtert die Anschließung einer breiten Palette von Aftermarket-Radios ohne Steckerveränderungen.
• Kompakte Formfaktor und maßgeschlossene 24-polige Kontaktstelle erleichtern die Montage im Installationsschlitz des Armaturenbretts.

Identifikation

Das Produkt wird von ACV geliefert und kann anhand der Herstellernummer 194.03.63 und GTIN 4026724119022 identifiziert werden. Geben Sie diese bei Anfragen zur Kompatibilität oder bei Bestellungen an.

Installationshinweis

Dieses Adapterkabel ist eine passive Verbindung. Wenn das Fahrzeug digitale Busse oder proprietäre Audiosignale verwendet, ist eine geeignete Schnittstelle für volle Funktionalität erforderlich. Prüfen Sie den Ausrüstungsgrad des Fahrzeugs und die Signalverfügbarkeit vor der Montage.
