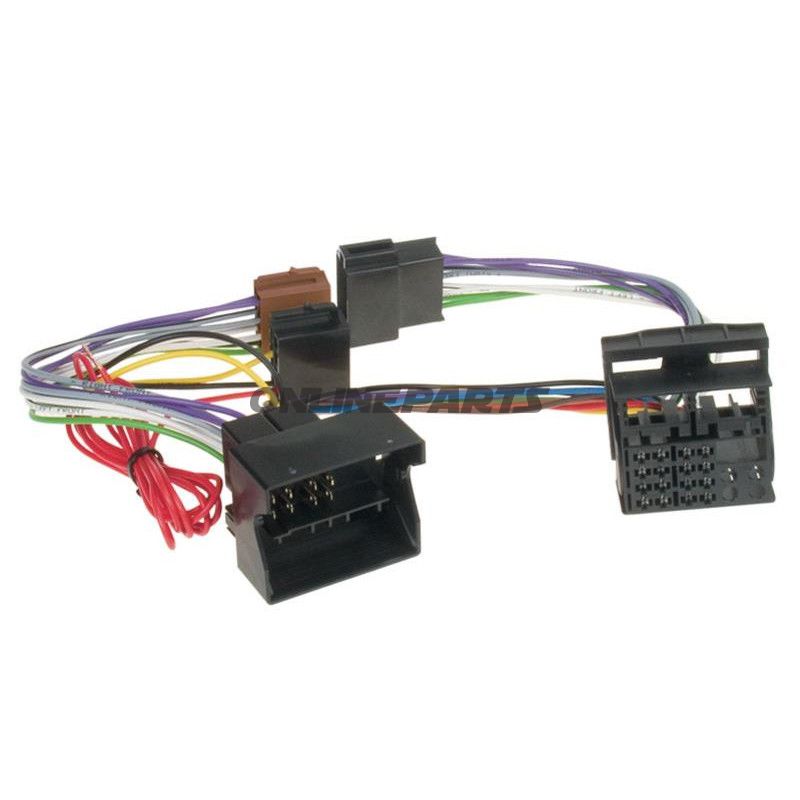

Adapterkabel für VAG-Steckverbindung für Parrot Freisprechgerät — für Fahrzeuge mit Quadlock
Produktübersicht: Dieses Adapterkabel von ACV (MPN: 194.06.28, GTIN: 4026724212693) ermöglicht es, ein Parrot-Freisprechgerät direkt an den originalen VAG-Bussteckplatz (Quadlock) in einer Reihe von Audi-, Seat-, Škoda- und Volkswagen-Modellen anzuschließen. Der Adapter wandelt den Fabriksteckplatz des Fahrzeugs in den Steckertypt, den Parrot-Geräte erwarten, sodass Ton-, Mikrofon- und Bediensignale korrekt zwischen dem Fahrzeugssystem und dem Parrot-Gerät übertragen werden.
Funktion:
- Leitet Signale für Telefonsound (Lautsprecher/Line-out) und Mikrofon (Line-in) zwischen dem Quadlock-Stecker des Fahrzeugs und dem Parrot-Freisprechsystem um.
- Sichert korrekte Pin-Konfiguration und Signalpegel, ohne das originale Verkabelungsnetz des Fahrzeugs dauerhaft zu verändern.
- Bewahrt die Möglichkeit, die Fahrzeug-Fabriksteuerung (falls kompatibel) zur Bedienung der Freisprech-Funktionen zu nutzen.
Materialien und Bauweise:
- Kabel und Stecker mit industriellen Isolationsmaterialien und bleifreuden Kupferleitern für zuverlässige elektrische Verbindung und geringe Widerstände.
- Steckgehäuse aus Kunststoff mit Verriegelungsfunktion für sichere mechanische Verbindung sowohl zum Quadlock- als auch zum Parrot-Stecksystem.
- Abgeschirmte Leitungen auf den relevanten Signalleitern zur Reduzierung von Störungen und Interferenzen aus dem elektrischen System des Fahrzeugs.
Kompatibilität: Der Adapter ist für Fahrzeuge mit Quadlock-Verbindung konzipiert und unterstützt eine lange Liste von Modellen aus Audi, Seat, Škoda und Volkswagen. Unten finden sich Beispiele unterstützter Modelle und Baujahre (nicht abschließend):
- Audi: A3 (8P/8PA) 2008–2012, A4 (B7) 2004–2008, A6 (C5) 2003–2005, TT (8J) 2006–2014.
- Seat: Alhambra I/II, Altea, Ibiza IV, Leon II, Mii, Toledo III/IV (variante Jahre ab ca. 2004 und später).
- Škoda: Citigo, Fabia II, Octavia II, Rapid, Roomster, Superb II, Yeti (variante Jahre ab ca. 2006 und später).
- Volkswagen: Amarok, Beetle, Caddy, Eos, Fox, Golf 5/6, Jetta V/VI, Passat B5GP/B6/B7, Polo IV/V, Scirocco III, Sharan, T5, Tiguan, Touareg I/II, Touran, up! (ausgewählte Jahre ca. 2002–2014).
Der Adapter funktioniert nur bei Fahrzeugen mit Quadlock-Anschluss; bestätigen Sie den Steckertyp des Fahrzeugs vor der Montage.
Technische Vorteile und Hinweise für den Monteur:
- Plug-and-Play-Lösung, die den Bedarf an zusätzlichen Lösungen oder Löten bei der Installation des Parrot-Freisprechsystems minimiert.
- Hält das originale Fahrzeugverkabelungsnetz intakt — keine dauerhaften Änderungen bei fachgerechter Verwendung.
- Bei der Installation sollten elektrische Verbindungen auf Passform und Kontinuität geprüft werden; stellen Sie sicher, dass alle Verriegelungsklipps ordnungsgemäß eingerastet sind, um intermittierende Verbindungen zu vermeiden.
- Die Kompatibilität kann je nach fabrikmäßigem Infotainment-System und zusätzlicher Ausrüstung variieren; überprüfen Sie Funktion (Mikrofon, Lautsprecher, Steuerung) nach Anschluss.
Identifikation und Kennzeichnung: Das Produkt wird unter der Marke ACV geliefert und kann anhand der Hersteller-Nummer (MPN) 194.06.28 sowie GTIN 4026724212693 identifiziert werden. Diese Nummern können zur Verifikation der Kompatibilität und Ersatzteilrecherche verwendet werden.
Installationshinweise: Fahrzeugschlüssel ablegen und die Batterie trennen, bevor Sie Zugang zum Quadlock-Stecker erhalten; Befolgen Sie die Anweisungen des Fahrzeugherstellers zum Ausbau des Autoradios/Infotainment-Geräts, verbinden Sie den Adapter und testen Sie die Funktionen vor dem Wiedereinbau. Vermeiden Sie es, Kabelverläufe in Bereichen mit starker Hitze oder scharfen Kanten zu verlegen.
Wenden Sie sich bei Unsicherheiten zur Pin-Konfiguration oder nicht-standardem Zubehör an den technischen Support oder konsultieren Sie die elektrischen Schaltpläne des Fahrzeugs.
