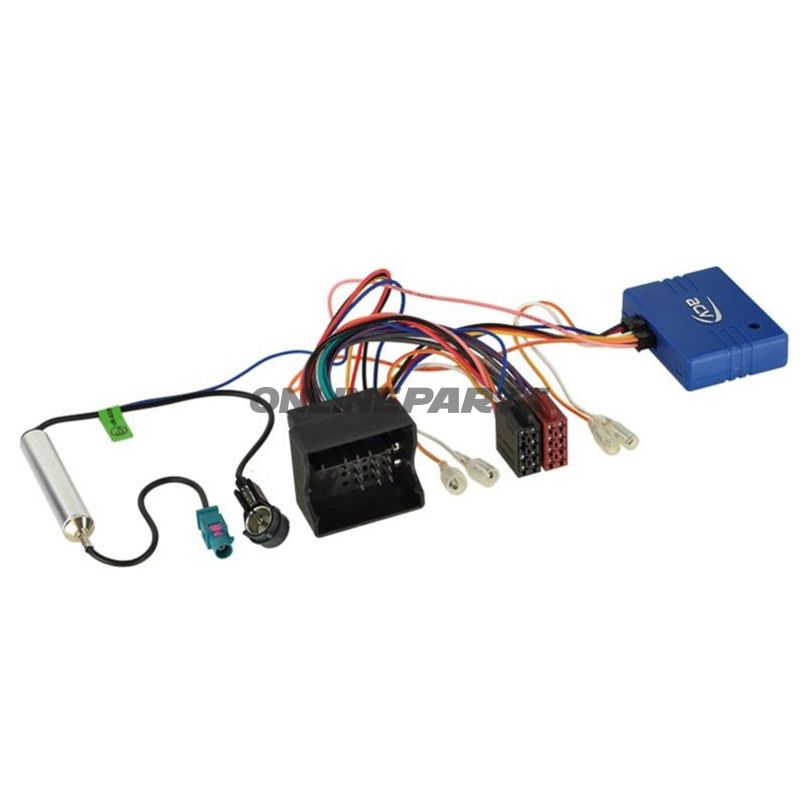

Adapterkabel CAN-Bus VAG Quadlock (40-polig) zu ISO + Antenne (Fakra → ISO)

Produkt: Adapterkabel CAN-Bus zum Austausch der Werksradio in VAG-Fahrzeugen (Audi, VW, Seat, Skoda). Geliefert von der Marke ACV, Modellnummer MPN 194.02.12. GTIN: 4026724217308.

Funktion

• Verarbeitet relevante digitale CAN-Bus-Signale vom 40‑Pin Quadlock-Stecker des Fahrzeugs zu analogen Ausgängen und ISO-kompatiblen Verbindungen, wodurch die Montage aftermarket Radios in Fahrzeugen mit werksseitiger OEM‑Einheit ermöglicht wird.
• Der Adapter liefert standardisierte Signale an nachgerüstete Geräte: Zündsignal (Ignition), Beleuchtungssignal (Dimming/Illumination), Rückwärtsgang (Reverse) und Geschwindigkeitspuls (Speed Pulse).
• Enthält Antennenadapter mit Fakra-zu-ISO und unterstützt Fantomspeisung (Phantom Power) für aktiv antennen über Fakra.

Materialien und elektrische Eigenschaften

• Konnektoren: 40‑Pin Quadlock ( quadratisch) zu ISO-Steckern. Antennenverbindung über Fakra‑Konnektor, konvertiert zu Standard ISO‑Antennen.
• Elektrische Ausgänge: Max. Belastung 1 A pro Ausgang. Ausgelegt für Signale zur Steuerung/Aktivierung, nicht als Hauptstromkabel für hohe Lasten.
• Konstruktion: Kommerziell standardisiertes Kabelbaum mit geschirmten Leitern zur Minimierung von Störsignalen bei Daten/Antenne. Konnektoren mit Verriegelungsmechanismen für sichere mechanische und elektrische Kontakt.

Kompatibilität und Anwendungsbereiche

Der Adapter ist ausgelegt für VAG-Plattformen (Audi, VW, Seat, Skoda), die CAN-Bus und Quadlock 40‑Pin für OEM-Radios verwenden. Besonders relevant beim Austausch von OEM 2‑DIN Einheiten oder um Komfortfunktionen bei der Nachrüstung eines Aftermarket-Radios beizubehalten.

• Audi: A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), R8 (2007–2015), TT (2006–2014) u.Ä.
• Seat: Alhambra, Altea, Exeo, Leon, Mii, Toledo u.Ä. (Jahre variieren, siehe unten zu Ausnahmen)
• Skoda: Citigo, Octavia II, Rapid, Roomster, Superb, Fabia, Yeti u.Ä.
• VW (Volkswagen): Golf, Passat, Polo, Touran, T5/T6, Amarok, Caddy, Multivan, Touareg u.Ä.

Hinweise zur Kompatibilität: Einige Modelle erfordern zusätzliche Artikel oder separate Adapter für volle Funktionalität (z. B. Aktivierung des OEM‑Soundsystems oder Konzerntypen mit Farbschirm). Zu einigen OEM‑Systemen gibt es eigenständige Artikel; prüfen Sie Fahrzeug-Spezifikation und ggf. weitere Produktreferenzen vor der Montage.

Vorteile für Monteure und Werkstätten

• Gibt Zugriff auf notwendige analoge Signale aus dem CAN‑Bus, ohne Fahrzeug neu programmieren zu müssen.
• Reduziert Montagezeit, indem Stromversorgung, Lautsprecher/ISO‑Verbindung und Antennenkonvertierung in einem Kabelbaum gebündelt werden.
• Standardisierte Quadlock-zu-ISO-Schnittstelle macht den Adapter kompatibel mit den meisten gängigen Aftermarket-Radiosystemen.

Praktische Hinweise

• Überprüfen Sie die OEM-Radiovariant des Fahrzeugs und eventuelle Anforderungen zur Aktivierung des OEM‑Soundsystems vor der Installation (einige Modelle erfordern zusätzliche Artikelnummern oder Programmierung).
• Sorgen Sie dafür, dass die Ausgangsbelastung die analogen Ausgänge nicht überschreitet (1 A).
• Montieren Sie die Fakra-Antenne sicher und überprüfen Sie die Funktion der Fantomspeisung bei Bedarf für Aktivantenne.

Technische Identifikation

• Marke: ACV
• MPN: 194.02.12
• GTIN: 4026724217308

Diese Adapterlösung ist für Fachpersonal vorgesehen und eignet sich für Installationsumgebungen, in denen der Erhalt von Komfort- und Steuersignalen bei der Nachrüstung des Radios erforderlich ist. Prüfen Sie immer das Modelljahr des Fahrzeugs und OEM-Ausstattung, um eine korrekte Übereinstimmung sicherzustellen.
