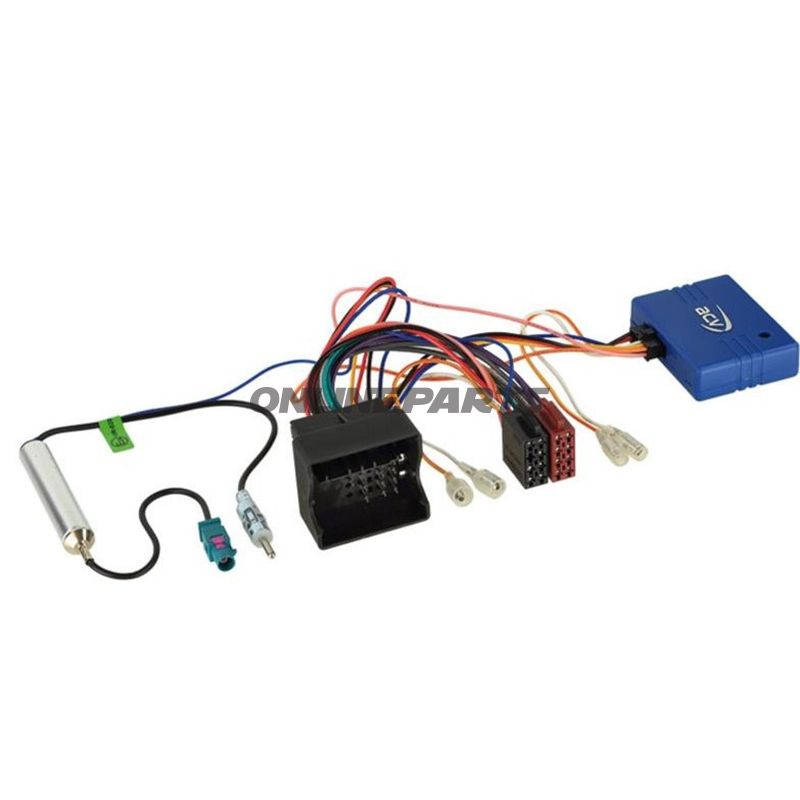

Adapterkabel Can-Bus Vagquadlock-Iso/Antenne Din

CAN-Bus VAG Quadlock → ISO / Antenne DIN-Adapterkabel zur nachgerüsteten Radioinstallation

Produkt: CAN-Bus-Adapterkabel von ACV (MPN: 194.02.13, GTIN: 4026724017939). Das Kabelset ist für den Austausch fabriksinstallierter OEM-Radios in VAG-Gruppenfahrzeugen (Audi, Seat, Škoda, VW) vorgesehen, bei denen der CAN-Bus des Fahrzeugs Komfort- und Radiosignale steuert.

Funktion und Anwendung

• Konvertiert relevante digitale CAN-Bus-Daten aus dem Fahrzeug-Datennetz in analoge Signale, wie sie aftermarket-Radios erwarten (Strom, Lautsprecher, Antenne).
• Bietet verfügbare Komfortsignale wie Zündplus, Beleuchtungssteuerung, Rückwärtsgang-Signal und Geschwindigkeits-Puls (speedpulse) in analoger Form.
• Integrierte Lösung für Antenne-Phantom- oder Phantomspeisung (Fakra → DIN), was eine korrekte Antennenfunktion mit dem nachgerüsteten Gerät ermöglicht.
• Speziell ausgelegt für Fahrzeuge mit 40-poliger Quadlock-Radioverbindung (VAG Quadlock) und OEM 2-DIN-Einheiten.

Materialien und technische Eigenschaften

• Stecker und Kabelbausteine bestehen aus industrienorm-konformen Materialien für Autobereich-Anwendungen mit geeigneter Isolation und mechanischer Haltbarkeit für Armaturenbrett- und Radioinstallationen.
• Verbindungsarten: 40-Pin-Quadlock (quadratisch) → ISO-Stecker für Strom und Lautsprecher + Fakra-Antenne (mit Phantomspeisungsmöglichkeit) → DIN-Antennenausgang.
• Analoge Ausgänge sind belastbar bis 1 A.
• ACV liefert diese Variante unter der Artikelnummer 194.02.13; GTIN 4026724017939 kann zur Identifikation beim Einkauf oder bei der Ersatzteilssuche verwendet werden.

Kompatibilität und Einsatzbereiche

Der Adapter ist für Modelle der VAG-Gruppe von ca. 2003 bis 2016 entwickelt, aber die Kompatibilität hängt vom konkreten OEM-Gerät und dem Ausstattungsniveau des Fahrzeugs ab. Untenstehende Liste gibt die Modelle an, bei denen dieser Adaptertyp typischerweise verwendet wird; ggf. ist zusätzliches Ersatzteil erforderlich bei speziellen OEM-Soundsystemen oder Display-Varianten:

• Aud i: A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), R8 (2007–2015), A6 (2008–2016), TT (2006–2014) — Prüfung des OEM-Gerätetyps wird empfohlen.
• Seat: Alhambra (2010–2015), Altea (2004–2015), Exeo (2008–2013), Ibiza (2008–2015), Leon (2005–2012), Toledo (2005–2016).
• Škoda: Citigo (2011–2016), Octavia II (2003–2013), Rapid (2012–2015), Roomster (2006–2015), Superb (2008–2015), Fabia (2007–2014), Yeti (2009–2014).
• VW: Amarok, Beetle, Caddy, Caravelle, CC, EOS, Fox, Golf, Jetta, Multivan, Passat, Polo, Phaeton (D1), Scirocco, Sharan, T5, T6 (2015–2019*), Tiguan (5N), Touran, Touareg, Crafter / Mercedes Sprinter (siehe weitere Artikelverweise für spezifische Audiosysteme).

Bemærkninger til specialtilfælde

• Fahrzeuge mit speziellen OEM-Soundsystemen oder Farbschirmen können zusätzliche Artikel oder alternative Adaptervarianten erfordern (z. B. Artikelnummern wie 13-1424-25/13-1424-26 oder 194 07 03 in verwandten Lösungen). Prüfen Sie stets den Typ der OEM-Radioeinheit und eventuelle Optionen (Concert/Clarion/ München u. d.). vor der Installation.
• Angaben mit Sternchen (*) in der Modellübersicht verweisen auf Varianten mit spezifischen Einschränkungen, z. B. Fahrzeuge ohne MIB-Plattform oder Geräte mit Farbschirm – bei Unsicherheit technischer Hinweis des Herstellers beachten.

Lieferanten- und Identifikationsinformationen

• Marke: ACV
• MPN: 194.02.13
• GTIN: 4026724017939

Praktische Tipps für den Monteur

• Verifizieren Sie Quadlock-Stecker und Antennenkabeltyp im Armaturenbrett vor dem Anschluss.
• Prüfen Sie die CAN-Bus-Konfiguration des Fahrzeugs, um sicherzustellen, dass die gewünschten Komfortsignale von dieser Adaptervariante geliefert werden.
• Vermeiden Sie Überschreitung der maximalen Belastung von 1 A für die Adapterausgänge; verwenden Sie externe Speisungen oder Verstärkermodule nach Bedarf.

Dieses Kabel ist für Fachpersonal und Personen gedacht, die mit Auto-Radioinstallationen und CAN-Bus-Systemen vertraut sind. Bei Unsicherheiten zur Kompatibilität suchen Sie die modell-spezifische Dokumentation oder kontaktieren Sie den Anbieter mit MPN/GTIN für eine präzise Klärung.
