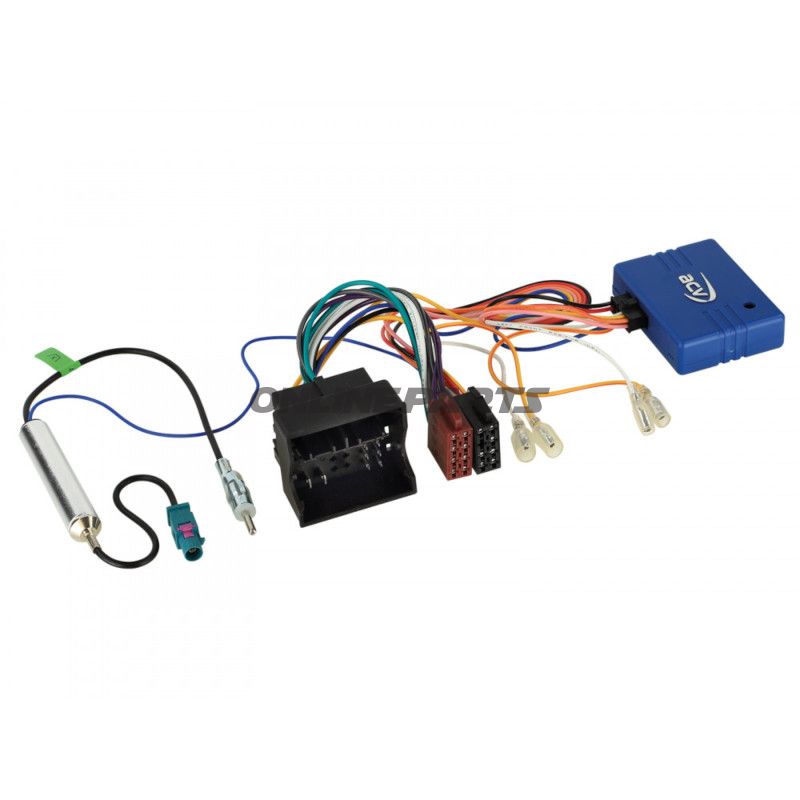

CAN-bus VAG Quadlock (52-polig) til ISO und Antenne (Fakra → DIN) Adapterkabel
Produkt: CAN-bus Adapterkabel zum Austausch des werkseitig montierten OEM-Radios in VAG-Fahrzeugen mit CAN-bus. Hersteller: ACV. Artikelnummer (MPN): 194.08.04. GTIN: 4026724334562.
Funktion
- Konvertiert relevante digitale CAN-bus-Daten vom VAG Quadlock 52-poligen Stecker zu den analogen Signalen, die Aftermarket-Radios und Antennen erwarten.
- Möglichkeit, Zünd-, Beleuchtungs-, Rückfahr- und Geschwindigkeits-Signale bei Austausch des OEM-Einheit beizubehalten, sowie Antennenverbindung über Fakra → DIN-Umschaltung bereitstellen.
- Unterstützt Fahrzeuge mit MIB PK-Plattform und Antennensystemen, die +8.5 V Antennenspannung erfordern (siehe Artikelverweis für solche Fahrzeuge).
Materialien und Aufbau
Das Kabel und die Stecker sind mit standardisierten Kunststoff- und Metallsteckern für die Automobilindustrie ausgeführt, konzipiert, um stabile elektrische Verbindungen im Fahrzeuginnenraum aufrechtzuerhalten. Das Quadlock-52-polige Steckergehäuse ist kompatibel mit den werkseitigen VAG-Steckern; Fakra-Antenne-Stecker werden verwendet, um die herstellerseitige Antennen-Schnittstelle beizubehalten, während der DIN-Adapter eine standardmäßige Aftermarket-Antennenverbindung liefert. Die Ausgänge sind für maximal 1 A belastbar pro relevanter Linie spezifiziert.
Elektrische Eigenschaften
- CAN-bus-Signalabtastung und -konvertierung zu analogen Ausgängen für: Zündung, Instrumentenbeleuchtung, Rückfahrt (Rückwärtsgang) und Geschwindigkeitsimpuls.
- Antenne: Fakra → Fakra + 12 V Phantomversorgung → DIN (unterstützt Fahrzeuge mit +8.5 V Antennensystemen, bei denen ggf. ein zusätzlicher Artikel erforderlich ist).
- Maximale Stromkapazität der analogen Ausgänge: 1 A.
Kompatibilität und Einschränkungen
Adapter konfiguriert für VAG-Gruppe-Fahrzeuge mit Quadlock 52-polig und CAN-bus-Steuerung. Er deckt unter anderem Audi-, Seat-, Skoda- und Volkswagen-Modelle mit den angegebenen Baujahren und Plattformen (MIB PK). Konkrete Beispiele umfassen u. a. Audi A1/A3, Seat Leon/Ateca, Skoda Octavia/Fabia, und VW Golf/Passat/Tiguan sowie Nutzfahrzeuge und Camper wie Crafter und T6. Beachten Sie, dass einzelne OEM-Varianten (z. B. Concert/Chorus-Einheiten oder Fahrzeuge mit speziellen Armaturenbrettern) eine separate Artikelnummer oder weitere Anpassung erfordern können – siehe Verweisangaben für Ausnahmen.
Wichtig: Bei einigen Fahrzeugen (markiert in der Referenz) wird das Rückmeldesignal erst geliefert, wenn der Motor läuft. Prüfen Sie den OEM-Einheitstyp des Fahrzeugs vor der Installation, um volle Funktionalität sicherzustellen.
Montage und Anwendung
- Zwischen dem originalen Quadlock 52-poligen Stecker des Fahrzeugs und dem Aftermarket-Radio ISO-Stecker sowie der Antenne über Fakra/DIN montieren. Die Verbindungen sind Plug-and-Play, setzen jedoch eine korrekte Abstimmung zwischen OEM-Ausrüstung des Fahrzeugs und den Funktionen des Adapters voraus.
- Rechnen Sie damit, dass einige Komfortfunktionen (z. B. Geschwindigkeitspuls oder Rückfahrgangssignal) abhängig vom Modell des Adapters und der CAN-Implementierung des Fahrzeugs variieren können; testen Sie die Funktionalität nach dem Anschluss.
- Schließen Sie ausschließlich Strom- und Antenne an, wenn der Stecker korrekt montiert ist, um Schäden am Antennenverstärker oder den Radioeingängen zu vermeiden.
Weitere Informationen
- Marke: ACV — Hersteller-Teilenummer ist MPN 194.08.04 und GTIN 4026724334562.
- Ausgänge liefern maximal 1 A; bei Bedarf für höhere Stromzufuhr zu Antennenverstärkern verwenden Sie eine separate Stromversorgung oder empfohlene Artikel für +8.5 V-Systeme.
- Bei Unsicherheit zur Kompatibilität geben Sie das Fahrzeugmodell, das Baujahr und den OEM-Radio-Typ (Concert, Chorus, MIB usw.) vor der Installation an.
Zusammenfassung
Dieses CAN-bus Adapterkabel von ACV ermöglicht den Austausch eines werkseitig montierten VAG-Radios in Fahrzeugen mit Quadlock 52-polig und CAN-bus, indem relevante digitale Signale in analoge Ausgänge übersetzt werden und eine Antennenadapterung von Fakra zu DIN bereitgestellt wird. MPN 194.08.04 und GTIN 4026724334562 identifizieren das Produkt bei Bestellung und gewährleisten die korrekte Teilenzuordnung.
